Το Τοπογραφικό Σημείο του Archicad χρησιμοποιείται ως κοινό σημείο αναφοράς για να διευκολύνει τον συντονισμό μοντέλων διαφορετικών προγραμμάτων.
Σε ορισμένες χώρες, η χρήση ενός συγκεκριμένου σημείου αναφοράς είναι μία τυπική απαίτηση καθορισμού της μελέτης.
Το Τοπογραφικό Σημείο μπορεί επίσης να χρησιμοποιηθεί
•για ευθυγράμμιση της αρχής ενός XREF (στον διάλογο Επιλογές Σύνδεσης Xref)
•για ευθυγράμμιση ενός ΤΕΜΑΧΙΟΥ Διασύνδεσης (στον διάλογο Τοποθέτηση Διασύνδεσης)
•για ευθυγράμμιση της θέσης του IFC Οικοπέδου ενός εξαγόμενου IFC μοντέλου (δείτε Ορίστε τη θέση του IFC μοντέλου με:)
Το Τοπογραφικό Σημείο είναι ενσωματωμένο και στις συντονιστικές ροές εργασίας του Archicad με τα BCF, DXF DWG και IFC, που χρησιμοποιούν επίσης τα δεδομένα του εγγενούς Τοπογραφικού Σημείου της μελέτης.
Στο Teamwork: Για να επεξεργαστείτε το Τοπογραφικό Σημείο, δεσμεύστε πρώτα τις Ρυθμίσεις Τόπου.
Εντολές Τοπογραφικού Σημείου
Χρησιμοποιήστε το Επιλογές > Προτιμήσεις Μελέτης > Τοπογραφικό Σημείο
Εμφάνιση/Κρύψιμο Τοπογραφικού Σημείου
Κάντε κλικ στον διακόπτη για να εμφανιστεί το Τοπογραφικό Σημείο.
Εξ ορισμού, το Τοπογραφικό Σημείο τοποθετείται στην αρχή της μελέτης.
Κάντε κλικ και σύρετε για να το μετακινήσετε.
Κλείδωμα Τοπογραφικού Σημείου
Χρησιμοποιήστε αυτήν την επιλογή για να αποφύγετε την κατά λάθος μετακίνηση ή επεξεργασία του.
Εστίαση στο Τοπογραφικό Σημείο
Εστιάζει στο Τοπογραφικό Σημείο στην Κάτοψη.
Εμφάνιση Συντεταγμένων Τοπογραφικού Σημείου
Εμφανίζει τις συντεταγμένες του Τοπογραφικού Σημείου στη μελέτη, στα δεξιά του Τοπογραφικού Σημείου.
Οι συντεταγμένες χρησιμοποιούν τις Μονάδες Εργασίας της μελέτης για τις διαστάσεις μήκους.
Για να ορίσετε δεδομένα θέσης: δείτε Σύμβολο και Θέση Τοπογραφικού Σημείου.

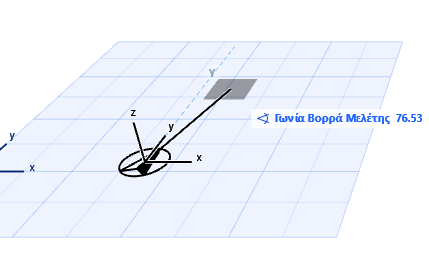

Ορισμός Βορρά Μελέτης
Στην Κάτοψη ή στο 3D Παράθυρο:
1.Κάντε κλικ για να εμφανιστεί το εικονίδιο Βορράς Μελέτης.
2.Μετακινήστε τον δείκτη για να ορίσετε Βορρά Μελέτης.
Η συντεταγμένη Γωνία Βορρά του Τοπογραφικού Σημείου προσαρμόζεται αναλόγως.
Επεξεργασία Συντεταγμένων Τοπογραφικού Σημείου
Κάντε οποιαδήποτε από τις ακόλουθες ενέργειες:
•Κάντε αριστερό κλικ στο Τοπογραφικό Σημείο και εισάγετε τις συντεταγμένες στον Ιχνηλάτη που εμφανίζεται
•Κάντε κλικ και σύρετε το Τοπογραφικό Σημείο
•Περιστρέψτε το Τοπογραφικό Σημείο (δείτε παρακάτω)
•Χρησιμοποιήστε Ρυθμίσεις Τόπου (Επιλογές > Προτιμήσεις Μελέτης)

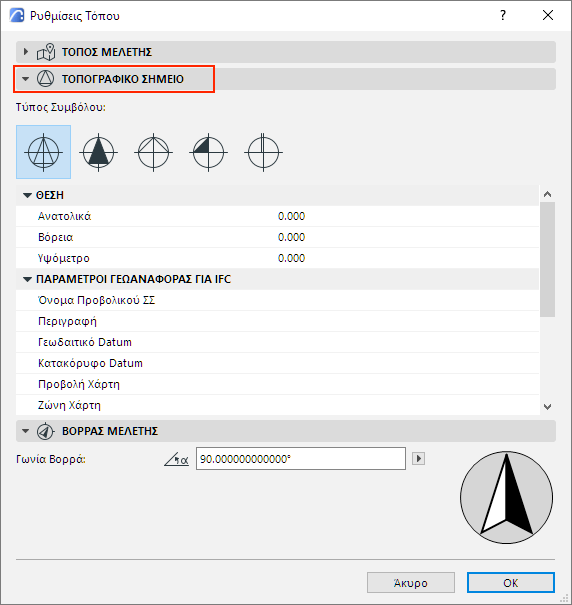

Σύμβολο και Θέση Τοπογραφικού Σημείου
1.Πηγαίνετε στο πάνελ Τοπογραφικό Σημείο των Ρυθμίσεων Τόπου
•από το Επιλογές > Προτιμήσεις Μελέτης > Ρυθμίσεις Τόπου
•το θεματικό μενού του Ονόματος Μελέτης, στον Πλοηγό
2.Διαλέξτε έναν Τύπο Συμβόλου για το Τοπογραφικό Σημείο της μελέτης
3.Oρίστε δεδομένα θέσης. Τα δεδομένα Ανατολικά, Βόρεια και Υψόμετρο μετρώνται σε σχέση με την Αρχή Μελέτης.
ΓΕΩΑΝΑΦΟΡΑ
Αυτά είναι ένα σύνολο δεδομένων τοποθεσίας που χρησιμοποιούνται στην ανταλλαγή δεδομένων IFC. Εξάγονται ως IFC Ιδιότητες. Δεν επηρεάζουν τη θέση του Τοπογραφικού Σημείου στο Archicad.
–Εξαγωγή μέσω IFC 2x3: Τα δεδομένα εξάγονται ως δύο νέα Σύνολα IFC Ιδιότητας.
–Εξαγωγή μέσω IFC4: Δημιουργούνται νέες οντότητες IFC: IFC Μετατροπή Χάρτη, και IFC Προβολές CRS.
Για περισσότερες πληροφορίες, δείτε: User Guide for Geo-referencing in IFC.

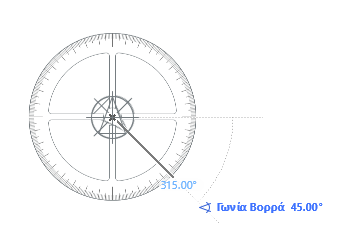

Περιστροφή Τοπογραφικού Σημείου
Στην Κάτοψη:

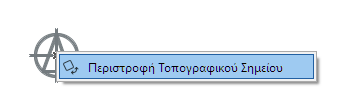

1.Αιωρήστε τον δείκτη πάνω από το Τοπογραφικό Σημείο για να το προεπιλέξετε.
2.Από το θεματικό μενού, πατήστε Περιστροφή Τοπογραφικού Σημείου, και στη συνέχεια περιστρέψτε στη οθόνη
Μπορείτε επίσης να χρησιμοποιήσετε την κανονική εντολή Επεξεργασία > Στροφή, ή να προσαρμόσετε τις τιμές στον Ιχνηλάτη.
