Μετατροπή Γεωμετρίας για IFC Εξαγωγή

Αρχείο > Διαλειτουργικότητα > IFC > IFC Μεταφραστές

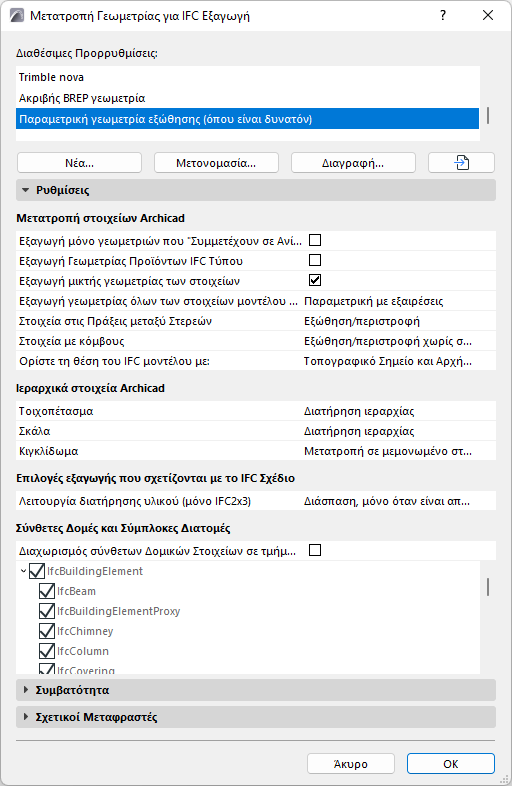

Διαλέξτε έναν Μεταφραστή για Εξαγωγή και ανοίξτε την προρρύθμιση Μετατροπή Γεωμετρίας.

Αυτές οι ρυθμίσεις καθορίζουν τον τρόπο μετατροπής της γεωμετρίας των στοιχείων του Archicad που εξάγονται σε IFC.

Οι ρυθμίσεις μετατροπής διαιρούνται σε κατηγορίες:

Μετατροπή στοιχείων Archicad

Ιεραρχικά στοιχεία Archicad

Επιλογές Σχετικές με IFC Σχέδιο

Σύνθετες Δομές και Σύμπλοκες Διατομές

Μετατροπή στοιχείων Archicad

Εξαγωγή μόνο γεωμετριών που "Συμμετέχουν σε Ανίχνευση Συγκρούσεων"

Εξάγει μόνο στοιχεία των οποίων το Δομικό Υλικό Archicad περιλαμβάνει την ενεργή επιλογή “Συμμετέχει σε Ανίχνευση Συγκρούσεων”. (Αυτό ρυθμίζεται στο Επιλογές > Χαρακτηριστικά Στοιχείου > Δομικά Υλικά > Ιδιότητες).

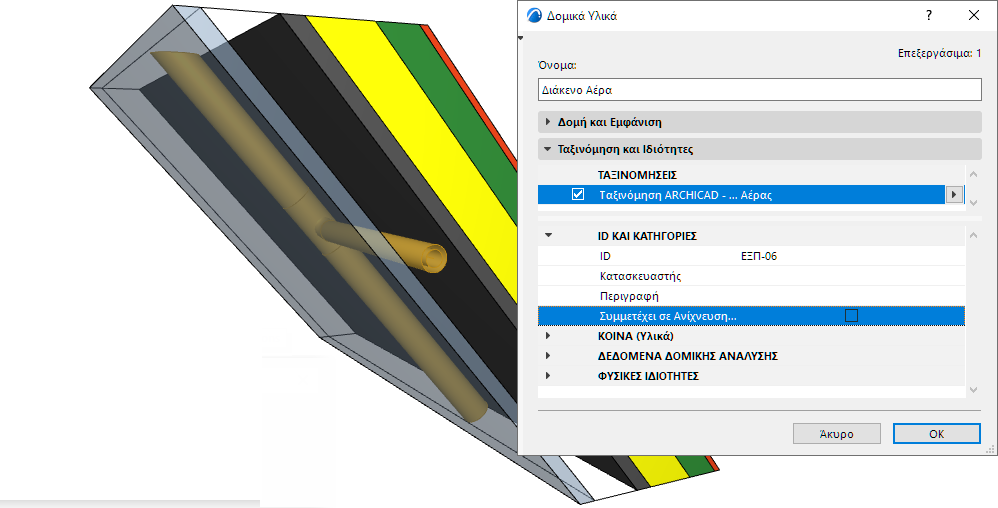

Με αυτή την επιλογή εξαγωγής, μπορείτε να εξάγετε σύνθετης δομής στοιχεία και σύμπλοκες διατομές που δεν έχουν συμπαγείς γεωμετρίες, ως πραγματικά διάκενα αέρα. Με αυτόν τον τρόπο, οι ΜΗΥ μηχανικοί (που λαμβάνουν το Archicad IFC αρχείο) μπορούν να τοποθετήσουν σωληνώσεις στα "διάκενα" χωρίς πρόβλημα ανίχνευσης συγκρούσεων, επειδή μόνο όσα στοιχεία έχουν πραγματική γεωμετρία θα συμμετέχουν στην ανίχνευση συγκρούσεων.

Δείτε επίσης: Ανίχνευση Σύγκρουσης.

Εξαγωγή Περικλείοντος Ορθογωνίου

Εξάγει τις διαστάσεις του περικλείοντος ορθογωνίου των στοιχείων κτηρίου.

Εξαγωγή Γεωμετρίας Προϊόντων IFC Τύπου

Αναθέτει μία αντιπροσωπευτική γεωμετρία σε κάθε Προϊόν Τύπου. (Αυτή η επιλογή είναι απαραίτητη για τη Θεμελιώδη Σχεδίαση BIM 2010.)

Κάθε τύπος (π.χ. IfcFurnishingElementType) θα χρησιμοποιεί μία αντιπροσωπευτική γεωμετρία των στοιχείων που ανήκουν σε αυτό (π.χ. IfcFurnishingElement).

Εξαγωγή μικτής γεωμετρίας στοιχείων (Εξαγωγή οπών ξεχωριστά)

Τα στοιχεία που περιέχουν Πόρτες, Παράθυρα και/ή Ανοίγματα εξάγονται με την μικτή τους γεωμετρία. Για παράδειγμα, ένας Τοίχος υποδοχής εξάγεται με την μικτή γεωμετρία του, χωρίς να λαμβάνεται υπόψη η οπή που δημιουργεί ένα παράθυρο.

Χρησιμοποιήστε αυτήν την επιλογή για να εξασφαλίσετε ακριβή υπολογισμό του κόστους, χρησιμοποιώντας το μοντέλο IFC, όπου η γεωμετρία ανοίγματος θα εξεταστεί χωριστά.

Σημείωση: Τα Ανοίγματα εξάγονται με τσεκάρισμα του IfcOpeningElement στο Φίλτρο Μοντέλου για IFC Εξαγωγή. Αυτό είναι γενικά τσεκαρισμένο, εξ ορισμού.

Εάν η επιλογή Εξαγωγή μικτής γεωμετρίας δεν είναι τσεκαρισμένη, τότε δεν μπορούν να δημιουργηθούν στοιχεία με τη χρήση εξώθησης. Σε αυτήν την περίπτωση, τα εξωθημένα στοιχεία με οπές εξάγονται ως BREP!

Εξαγωγή γεωμετρίας όλων των στοιχείων μοντέλου ως:

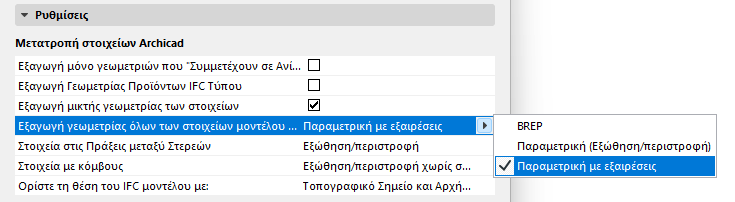

Περιγράφει τον τρόπο ερμηνείας της γεωμετρίας των εξαγόμενων στοιχείων. Διαλέξτε μία από τις τρεις επιλογές του pop-up. BREP, Παραμετρική (Εξώθηση/περιστροφή), ή Παραμετρική με εξαιρέσεις. Δείτε παρακάτω.

BREP

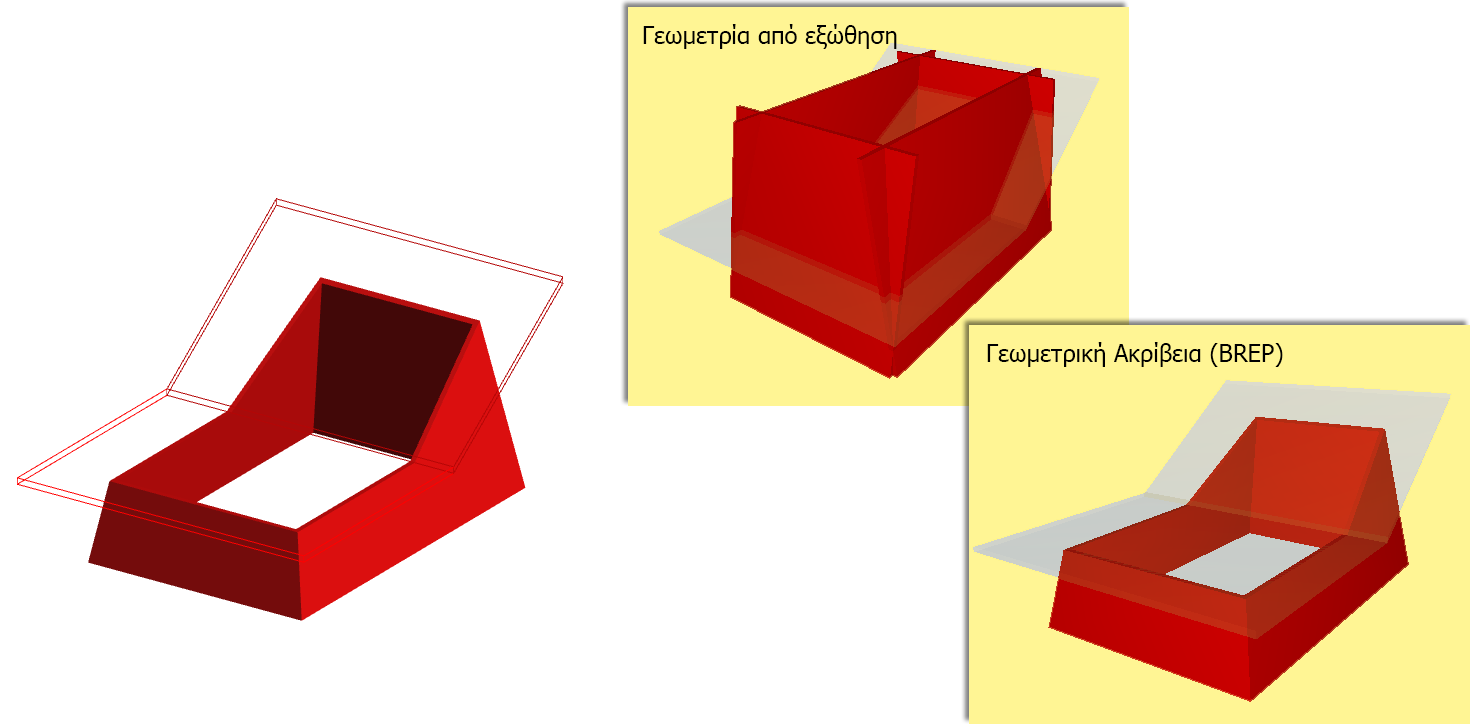

•Όλα τα στοιχεία μοντέλου εξάγονται με γεωμετρία BREP (Αναπαράσταση Ορίου), μαζί με τους κόμβους τους.

•Αυτή η μέθοδος είναι χρήσιμη στη ροή εργασίας “μοντέλο αναφοράς”.

•Παρέχει την πλέον ακριβή αναπαραγωγή της γεωμετρίας στοιχείου, μαζί με τις εξειδικευμένες τομές και συνδέσεις του.

•Τα εξαγόμενα στοιχεία μετατρέπονται σε μη επεξεργάσιμα στοιχεία και οι παράμετροι τους χάνονται.

•Τα στοιχεία θα εξαχθούν με το χρώμα που εμφανίζονται στην τρέχουσα άποψη Archicad, συμπεριλαμβανομένων χρωμάτων από Υπερισχύοντα Γραφικά, Κατάσταση Ανακαίνισης, και τονισμούς Ζητημάτων.

Παραμετρική (Εξώθηση/περιστροφή)

•Όλα τα στοιχεία μοντέλου εξάγονται χρησιμοποιώντας Παραμετρική (γεωμετρία Εξώθησης/περιστροφής.)

•Αυτή είναι η διάταξη που υποστηρίζεται συνήθως από προγράμματα στατικής ανάλυσης, στα οποία οι παράμετροι στοιχείου είναι σημαντικές, αλλά οι ειδικές γωνίες τομής (όπως η κεκλιμένη έδρα μίας πλάκας) δεν είναι σημαντική.

•Διατηρεί τις τιμές παραμέτρων των στοιχείων (όπως πάχος, ύψος, θέση γραμμής αναφοράς ή ακμής).

•Η δομή στρώσεων των σύνθετων υλικών δεν μπορεί να διατηρηθεί πλήρως λόγω των περιορισμών του προτύπου IFC.

•Ορισμένα εξειδικευμένα τμήματα δεν διατηρούνται.

Σημείωση: Μορφές, Αντικείμενα, Κελύφη και ορισμένοι Τοίχοι ή Δοκοί ασυνήθιστων διατομών δεν μπορούν να εξαχθούν ως παραμετρικά: Αυτά εξάγονται πάντα χρησιμοποιώντας BREP.

Παραμετρική με εξαιρέσεις

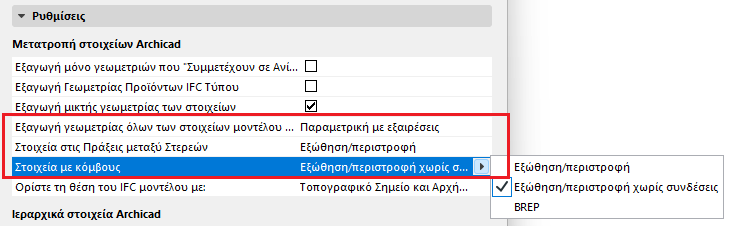

•Εξάγει στοιχεία ως Παραμετρική (όπως περιγράφεται παραπάνω). Ωστόσο, μπορείτε να ορίσετε ξεχωριστές προτιμήσεις εξαγωγής για Στοιχεία στις Πράξεις Μεταξύ Στερεών και Στοιχεία με κόμβους (συμπεριλαμβανομένων πλακών με λοξές πλευρές):

–BREP (όπως περιγράφεται παραπάνω)

–Εξώθηση/περιστροφή (όπως περιγράφεται παραπάνω)

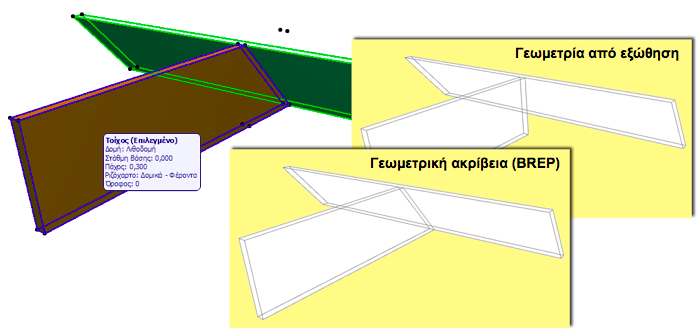

–Εξώθηση/περιστροφή χωρίς συνδέσεις: Τα στοιχεία εξάγονται χωρίς αλληλοτομίες βάσει προτεραιότητας, με αποτέλεσμα την ταχύτερη διαδικασία εξαγωγής.

-Συστήνεται για προγράμματα στατικής ανάλυσης, για τα οποία οι πληροφορίες γραμμής/επιφάνειας αναφοράς των στοιχείων είναι ικανοποιητικές, και οι λεπτομερείς αλληλοτομίες δεν είναι απαραίτητες.

Ορίστε τη θέση του IFC μοντέλου με:

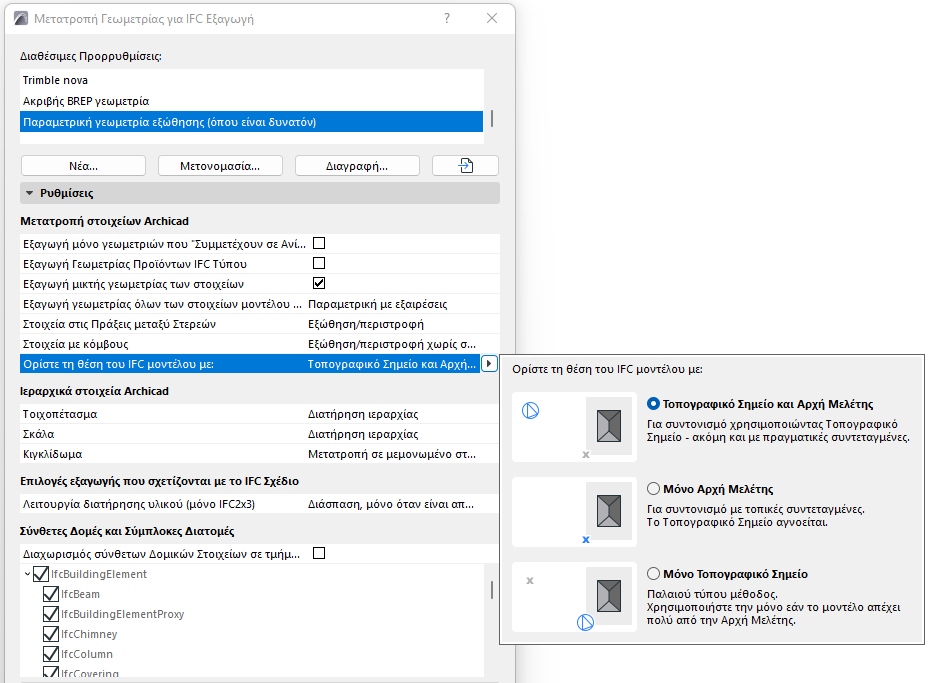

Επιλέξτε την τοποθέτηση της οντότητας IFC Οικόπεδο χρησιμοποιώντας το Τοπογραφικό Σημείο και/ή την Αρχή Μελέτης.

•Τοπογραφικό Σημείο και Αρχή Μελέτης (εξ ορισμού): Χρησιμοποιείται στις περισσότερες ροές εργασίας συντονισμού.

•Μόνο Αρχή Μελέτης: Χρησιμοποιήστε το εάν η θέση του μοντέλου δεν είναι σημαντική (π.χ. για να χρησιμοποιήσετε το μοντέλο για τη δημιουργία υπολογισμών προϋπολογισμού). Αυτή η ροή εργασιών είναι περισσότερο τυπική στις γερμανόφωνες αγορές.

•Μόνο Τοπογραφικό Σημείο: Χρησιμοποιήστε το μόνο εάν το μοντέλο απέχει πολύ από την Αρχή Μελέτης.

Σημειώσεις:

–Το πρόγραμμα λαμβάνει υπόψη του το Τοπογραφικό Σημείο ακόμα και εάν δεν είναι ορατό στην εξαγόμενη άποψη

–Για να αναθέσετε γεωγραφικά δεδομένα ιδιότητας, χρησιμοποιήστε τα δεδομένα Γεωαναφοράς Τοπογραφικού Σημείου. Αυτές οι ιδιότητες μπορούν να μοιράζονται με όλους τους συμμετέχοντες στη μελέτη μέσω IFC.

Δείτε επίσης: Τοπογραφικό Σημείο.

Σημείωση για την Εξαγωγή της Γεωμετρίας IFC Οικοπέδου:

Από το Archicad 23, όλα τα στοιχεία που είναι Γεωμετρίας IFC Οικοπέδου, εξάγονται σε IFC ως στερεά σώματα.

Τα στοιχεία Archicad είναι IFC Οικόπεδα εφόσον:

•Ταξινομήθηκαν χρησιμοποιώντας ως IFC Τύπο τους το “IfcSite”, ή

•Αποθηκεύτηκαν ως Αντικείμενα, έχοντας ως Υποκατηγορία το “IFC Οικόπεδο”

Αντιστοίχηση Δεδομένων IFC Θέσης από Archicad και Revit

Ιεραρχικά στοιχεία Archicad

Διαλέξτε μία επιλογή μετατροπής για κάθε τύπο ιεραρχικού στοιχείου: Τοιχοπετάσματα, Σκάλες, Κιγκλιδώματα.

•Μετατροπή σε μεμονωμένο στοιχείο: Το ιεραρχικό στοιχείο εξάγεται ως μία μεμονωμένη IFC οντότητα, η οποία ενσωματώνει όλα τα υποστοιχεία της. Επομένως, η ιεραρχική φύση του πρωτότυπου στοιχείου (π.χ. Σκάλα, με όλα τα επιμέρους συστατικά) χάνεται.

•Διατήρηση ιεραρχίας: Διατηρεί την ιεραρχική δομή του πρωτότυπου στοιχείου, συμπεριλαμβανομένων των υποστοιχείων.

Δείτε επίσης: Εξαγωγή Ιεραρχικών Στοιχείων από το Archicad ως IFC Containers.

Επιλογές Σχετικές με IFC Σχέδιο

Λειτουργία διατήρησης υλικού (μόνο IFC2x3)

Χρησιμοποιήστε αυτόν τον έλεγχο για να καθορίσετε εάν και πώς πρέπει να διασπαστούν τα σύμπλοκα στοιχεία σε Τμήματα Δομικού Στοιχείου. Η επιλογή αυτή εξαρτάται από το εάν πρέπει να διατηρήσετε τους ορισμούς υλικού των συστατικών.

Επιλέξτε μία από τις παρακάτω μεθόδους διατήρησης Υλικού:

•Καμία διάσπαση στοιχείων. Η διατήρηση υλικού δεν είναι εγγυημένη.

Αυτή είναι η προκαθορισμένη επιλογή: τα σύμπλοκα στοιχεία (σύνθετες δομές και διατομές) δεν διασπώνται, διότι με αυτόν τον τρόπο πολλαπλασιάζεται ο αριθμός των τμημάτων Δομικού Στοιχείου στο IFC.

•Διάσπαση, μόνο όταν είναι απαραίτητη για τη διατήρηση των υλικών. Το πρόγραμμα θα διασπάσει ένα στοιχείο, μόνον εάν με αυτό θα διατηρηθεί ο ορισμός του υλικού.

•Διάσπαση όλων των στοιχείων σε τμήματα, διατήρηση υλικών. Όλα τα σύμπλοκα στοιχεία αποσυναρμολογούνται σε τμήματα, και η διατήρηση υλικού είναι εγγυημένη.

Σημειώσεις:

–Αυτές οι επιλογές διατήρησης Υλικού ισχύουν μόνο για το IFC2x3.

–Για το IFC4, χρησιμοποιήστε τον παρακάτω έλεγχο: δείτε Διαχωρισμός σύνθετων Δομικών Στοιχείων σε τμήματα.

Σύνθετες Δομές και Σύμπλοκες Διατομές

Διαχωρισμός σύνθετων Δομικών Στοιχείων σε τμήματα

Χρησιμοποιήστε αυτό το στοιχείο ελέγχου για να διασπάσετε σύμπλοκα στοιχεία σε Τμήματα Δομικού Στοιχείου. Αυτή η επιλογή σας επιτρέπει να συμμορφώνεστε με την IFC4 Άποψη Αναφοράς. Οι ορισμοί υλικού δεν επηρεάζονται από αυτήν την επιλογή (το IFC4 διατηρεί ορισμούς υλικών, ανεξάρτητα από το κατά πόσο τα σύμπλοκα στοιχεία είναι διασπασμένα.)

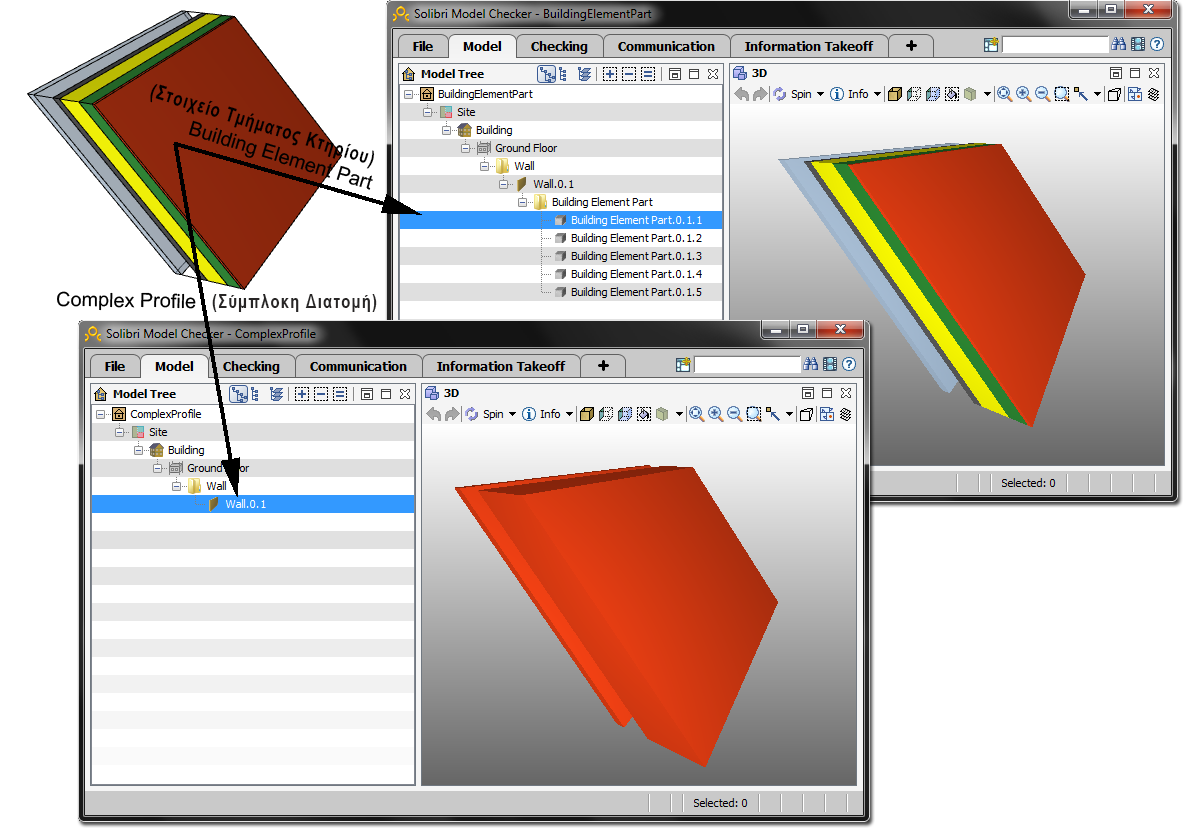

Αυτή η επιλογή επιτρέπει στα σύνθετης δομής στοιχεία και στις Σύμπλοκες Διατομές να διασπαστούν στα ονομαζόμενα “Τμήματα Δομικού Στοιχείου”. Με αυτή την επιλογή, ο παραλήπτης Δομοστατικός Μηχανικός θα γνωρίζει ότι ένας σύνθετης δομής Τοίχος περιλαμβάνει ένα συστατικό διάκενου αέρα.

Εάν τσεκάρετε το κουτάκι:

–η παρακάτω ιεραρχική δομή είναι επεξεργάσιμη: μπορείτε να επιλέξετε συγκεκριμένους τύπους στοιχείων για να διασπαστούν σε τμήματα. (Οι ατσεκάριστοι τύποι στοιχείων δεν θα διασπαστούν.)

Εάν το κουτάκι δεν είναι τσεκαρισμένο: κανένα σύμπλοκο στοιχείο δεν θα διασπαστεί.
