Υπάρχουν τρεις Κατηγορίες Ράστερ στο Archicad: Σχεδίασης, Κάλυψης, ή Τεμνομένων.
Οι Κατηγορίες Ράστερ χρησιμοποιούνται:
•για να ορίζετε ποια ράστερ είναι διαθέσιμα στα pop-ups επιλογής Ράστερ σε όλη τη διεπαφή του Archicad
•για να διαλέγετε και να δημιουργείτε Ράστερ χρησιμοποιώντας το εργαλείο Ράστερ
•για να εφαρμόζετε Κανόνες Υπερισχύοντος Γραφικού σε ορισμένες κατηγορίες Ράστερ
•σε κριτήρια (π.χ. Εύρεση και Επιλογή ή Διαδραστικούς Πίνακες)
•στο χειρισμό εξαγόμενων ράστερ Τεμνομένων (κατά την εξαγωγή DXF)
Ορίστε τη Διαθεσιμότητα Ράστερ ανά Κατηγορία (Σχεδίασης, Κάλυψης, Τεμνομένων)

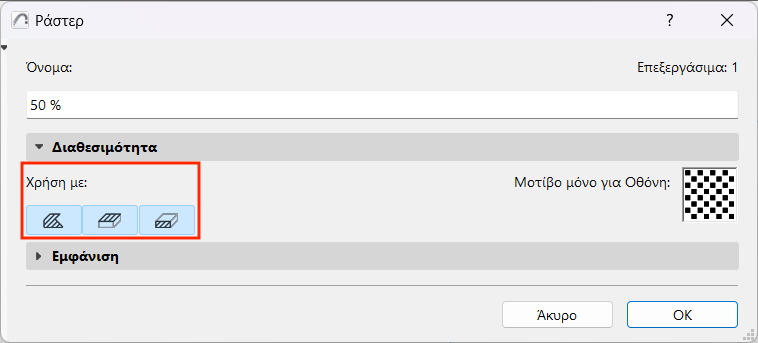

Χρησιμοποιήστε το Πάνελ Διαθεσιμότητα του διαλόγου Ράστερ για να ορίσετε μία ή περισσότερες κατηγορίες για κάθε Ράστερ.
Δεν είναι διαθέσιμα όλα τα ράστερ της μελέτης σε κάθε pop-up (αναδυόμενο μενού) Ράστερ. Τα pop-ups επιλογής Ράστερ, που βρίσκονται στους διαλόγους της διεπαφής Archicad, περιέχουν μόνο τα Ράστερ τα οποία ανήκουν σε μία Κατηγορία Ράστερ που είναι σχετική με αυτό το θέμα.
1.Ανοίξτε τον διάλογο Επιλογές > Χαρακτηριστικά Στοιχείου > Ράστερ.
2.Επιλέξτε το(α) Ράστερ για επεξεργασία.
3.Ενεργοποιήστε ένα ή περισσότερα από τα εικονίδια Χρήση με για να καθορίσετε την Κατηγορία Ράστερ: Σχεδίασης, Κάλυψης, και/ή Τεμνομένων.
Ράστερ Σχεδίασης
Τα Ράστερ σχεδίασης σχεδιάζονται με το χέρι, χρησιμοποιώντας το Εργαλείο Ράστερ.
•Ένας τύπος Ράστερ της κατηγορίας “Σχεδίαση” είναι διαθέσιμος στον διάλογο του εργαλείου Ράστερ.
Ράστερ Κάλυψης
Ένας τύπος Ράστερ της κατηγορίας “Κάλυψη” είναι διαθέσιμος
•στους διαλόγους Ρυθμίσεων Εργαλείου των στοιχείων που μπορούν να χρησιμοποιούν ένα ράστερ κάλυψης
•στο πάνελ Προσκήνιο Ράστερ Κάλυψης στον διάλογο Επιφάνειες
•στα Υπερισχύοντα Ράστερ Κάλυψης που βρίσκονται στους Κανόνες Υπερισχύοντος Γραφικού
Ράστερ Τεμνομένων
Ένας τύπος Ράστερ της κατηγορίας “Τεμνόμενα” είναι διαθέσιμος
•στον διάλογο Δομικά Υλικά
•στους διαλόγους Ρυθμίσεων των GDL στοιχείων (που χρησιμοποιούν ράστερ τεμνομένων)
•στα Υπερισχύοντα Ράστερ Τεμνομένων στους Κανόνες Υπερισχύοντος Γραφικού
Σημειώσεις:
–Στοιχεία Ράστερ που ορίστηκαν ως Ράστερ Τεμνομένων μπορούν προαιρετικά να τοποθετούνται σε δικό τους ριζόχαρτο κατά την μετατροπή DXF/DWG. Δείτε: Ειδικά Ριζόχαρτα.
–Τα Ράστερ Εικόνας δεν μπορούν να χρησιμοποιηθούν ως ράστερ τεμνομένων.
Ράστερ βάσει Δομικού Υλικού και Ράστερ βάσει Επιφάνειας
Όταν σχεδιάζετε ένα Ράστερ με ελεύθερο χέρι χρησιμοποιώντας το εργαλείο Ράστερ, δύο πρόσθετες κατηγορίες Ράστερ διευκολύνουν το ταίριασμα των ράστερ τεμνομένων των Δομικών Υλικών, καθώς και των ράστερ που βασίζονται σε μία Επιφάνεια (ράστερ κάλυψης, χρώματος ή υφής.)
Δείτε: Σχεδίαση ενός 2D Ράστερ.
