Επεξεργασία και διαχείριση συνθέτων δομών
Ανοίξτε τον διάλογο Σύνθετες Δομές:
•Επιλογές > Χαρακτηριστικά Στοιχείου > Σύνθετες Δομές
•Γραμμή εργαλείων Χαρακτηριστικά (Παράθυρα > Γραμμές Εργαλείων > Χαρακτηριστικά)

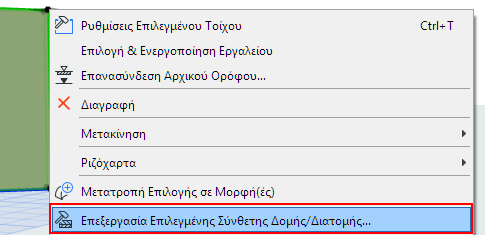

•Θεματικό μενού ενός επιλεγμένου, σύνθετης δομής, στοιχείου:
Χρησιμοποιήστε αυτόν τον διάλογο για να προσθέσετε, να επεξεργαστείτε και να διαχειριστείτε τα χαρακτηριστικά σύνθετης δομής της μελέτης.
Συμβουλή: Στην προβολή φακέλου, επιλέξτε έναν υποφάκελο για να επεξεργαστείτε ταυτόχρονα όλα τα περιεχόμενά του.
Για γενικές πληροφορίες, δείτε: Χρήση των διαλόγων χαρακτηριστικών.
«Χρήση με" - ορίστε τη διαθεσιμότητα της σύνθετης δομής
Για μία ή περισσότερες επιλεγμένες σύνθετες δομές:
Κάντε κλικ σε ένα ή περισσότερα εικονίδια - τοίχου, πλάκας, στέγης ή/και κελύφους - για να καταστήσετε τις επιλεγμένες σύνθετες δομές διαθέσιμες για συγκεκριμένα εργαλεία.
•Για παράδειγμα, μπορείτε να ορίσετε μία σύνθετη δομή να μπορεί να χρησιμοποιηθεί σε στέγη και σε κέλυφος. Έτσι, αυτή η σύνθετη δομή θα εμφανίζεται στα αναδυόμενα παράθυρα σύνθετων δομών των ρυθμίσεων Στέγης και Κελύφους.

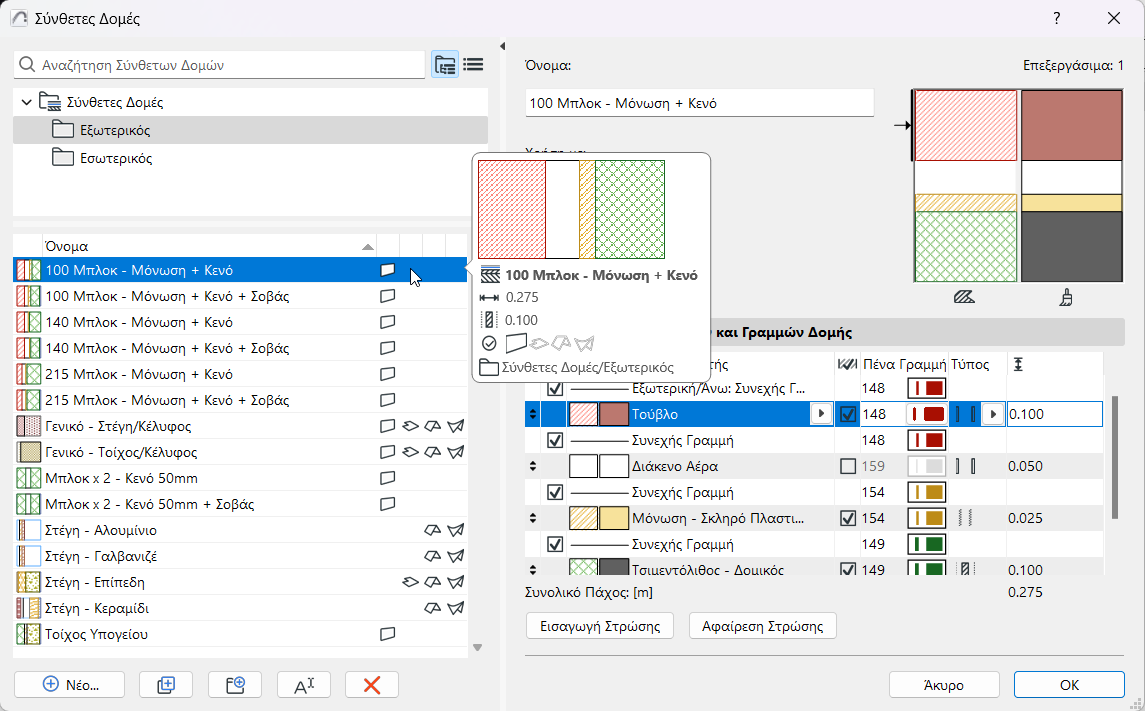

•Στην αριστερή λίστα των σύνθετων δομών, κάντε κλικ στις επικεφαλίδες των στηλών για να ταξινομήσετε τη λίστα ανά κατάσταση
Επεξεργασία Στρώσεων και Γραμμών Δομής
Για μία επιλεγμένη σύνθετη δομή: το πάνελ «Επεξεργασία Στρώσεων και Γραμμών Δομής" παραθέτει τις στρώσεις και τις διαχωριστικές γραμμές της.
Κάθε στρώση αποτελείται από ένα Δομικό Υλικό, καθώς και από ακραίες γραμμές στρώσης που μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε

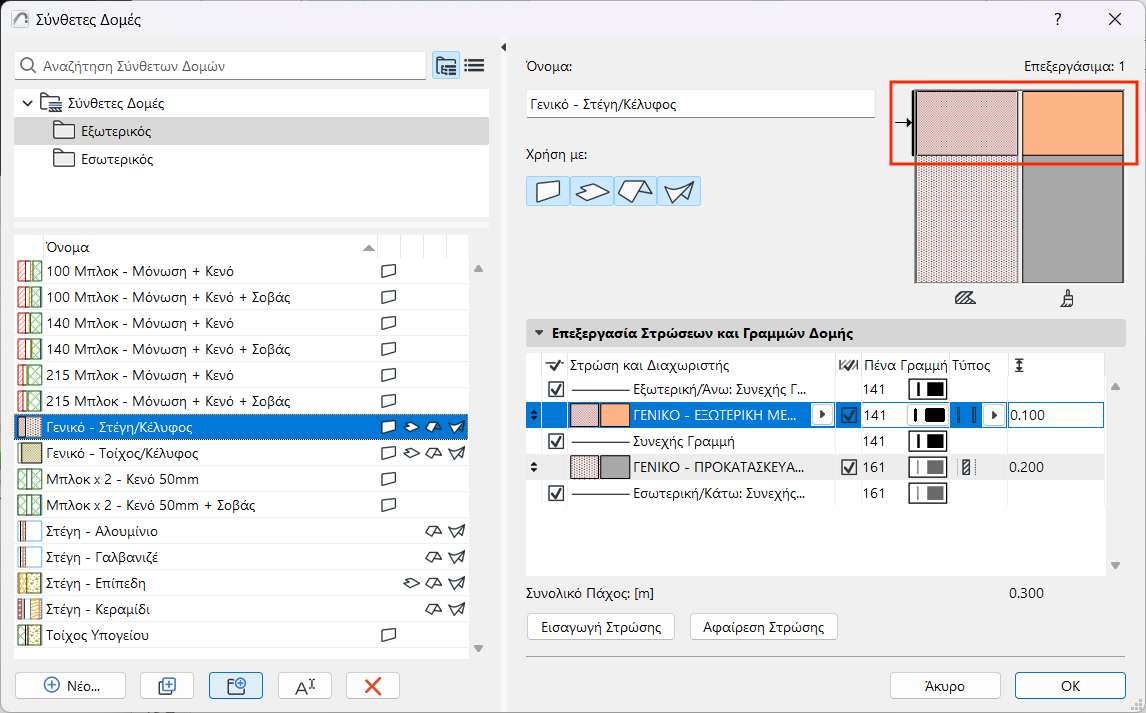

Ελέγξτε την προεπισκόπηση για να δείτε την εμφάνιση των τεμνομένων και της επιφάνειας της επιλεγμένης σύνθετης δομής ή τον τύπο γραμμής. (Το βέλος υποδεικνύει ποιο μέρος είναι επιλεγμένο αυτή τη στιγμή.)
Εισαγωγή Στρώσης
Επιλέξτε μία υπάρχουσα στρώση και στη συνέχεια, κάντε κλικ στο κουμπί Εισαγωγή Στρώσης για να εισάγετε μία νέα στρώση καθώς και μία διαχωριστική γραμμή πάνω από την στρώση.
Σημείωση: Μία σύνθετη δομή μπορεί να έχει έως 48 στρώσεις.
Αφαίρεση Στρώσης
Κάντε κλικ για να διαγράψετε την επιλεγμένη στρώση. Διαγράφεται επίσης και η διαχωριστική γραμμή που είναι πιο πάνω.
Αλλαγή σειράς στρώσης
Η σειρά των στρώσεων σε μία σύνθετη δομή μπορεί να είναι σημαντική. Η πρώτη στρώση της λίστας θεωρείται ως:
•“Εξωτερική” όταν χρησιμοποιείται σε Τοίχους
•“Άνω” για Στέγη και Πλάκα
•“Πλευρά Αναφοράς” για Κελύφη.

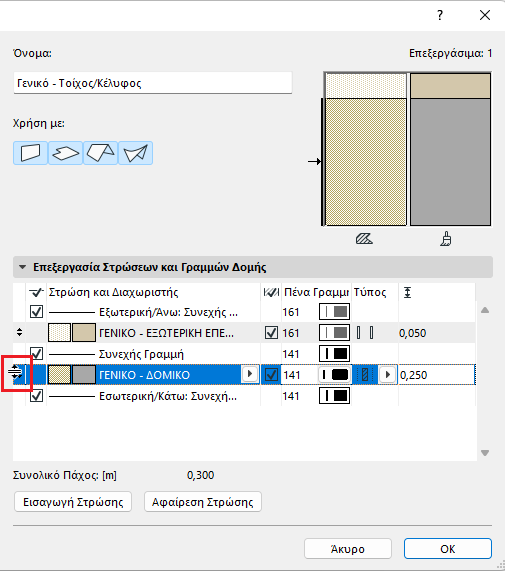

Σύρετε μία στρώση σε νέα θέση, χρησιμοποιώντας τα βέλη πάνω/κάτω, στο αριστερό άκρο της επιλεγμένης σειράς.

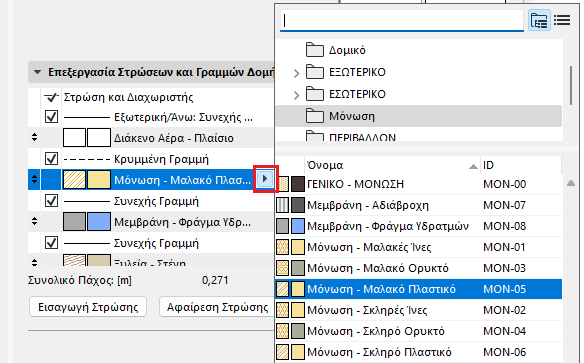

Επεξεργασία Δομικού Υλικού στρώσης
Για μία επιλεγμένη στρώση: Κάντε κλικ στο pop-up για να επιλέξετε ένα άλλο Δομικό Υλικό.

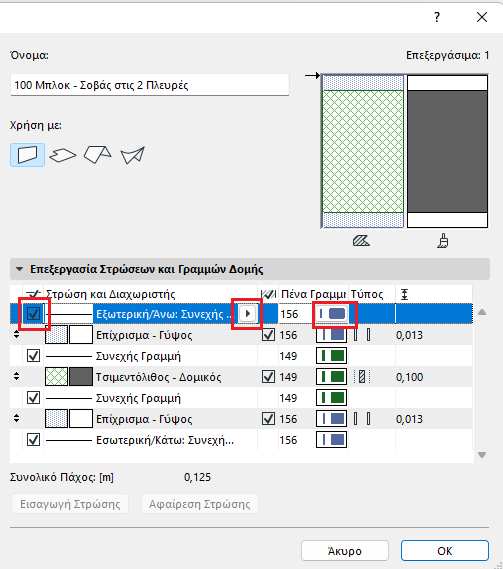

Εμφάνιση/απόκρυψη των ακραίων γραμμών της στρώσης
Για μία επιλεγμένη στρώση: τσεκάρετε το κουτάκι για να εμφανιστούν οι ακραίες γραμμές της.
Χρησιμοποιήστε το pop-up για να επιλέξετε μία πένα για αυτές τις γραμμές.

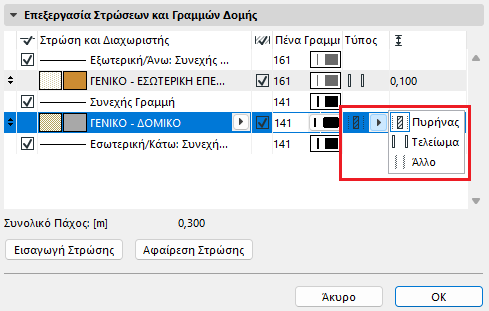

Καθορίστε τη δομή της στρώσης (πυρήνας/τελείωμα/άλλο)
Χρησιμοποιήστε το pop-up για να ορίσετε την επιλεγμένη στρώση ως Πυρήνα, Τελείωμα ή Άλλο. Αυτός ο ορισμός θα επηρεάσει τη Μερική Εμφάνιση Δομής της σύνθετης δομής.
Δείτε: Μερική Εμφάνιση Δομής.
•Μπορείτε να τσεκάρετε πολλές στρώσεις ως Πυρήνα, αλλά αυτές οι στρώσεις πρέπει να είναι συνεχόμενες μεταξύ τους.
•Μπορείτε να ορίσετε πολλές συνεχόμενες στρώσεις ως Τελείωμα, αλλά πρέπει να περιλαμβάνουν τη μία ή αμφότερες τις εξωτερικές στρώσεις.
•Όταν αλλάξετε τον τύπο μίας στρώσης από πυρήνασ σε τελείωμα, τότε κάθε στρώση που είναι μεταξύ της αλλαγμένης στρώσης και της πλησιέστερης έδρας θα αλλάξει σε τελείωμα.

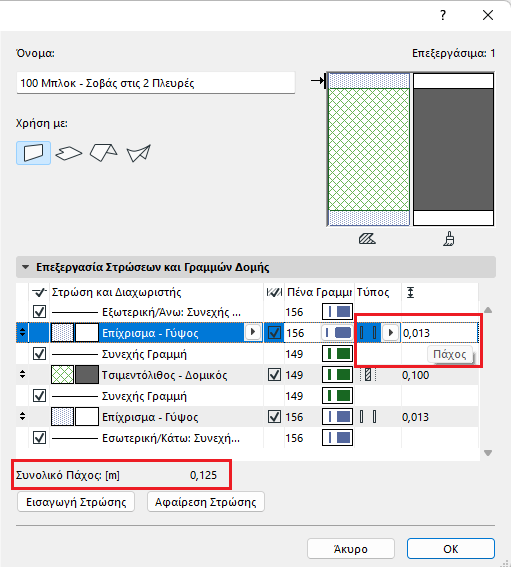

Πάχος Στρώσης και Συνολικό Πάχος
Για μία επιλεγμένη στρώση: εισάγετε την τιμή του πάχους της.
Το συνολικό πάχος της σύνθετης δομής φαίνεται παρακάτω.
Εμφάνιση/απόκρυψη διαχωριστικής γραμμής

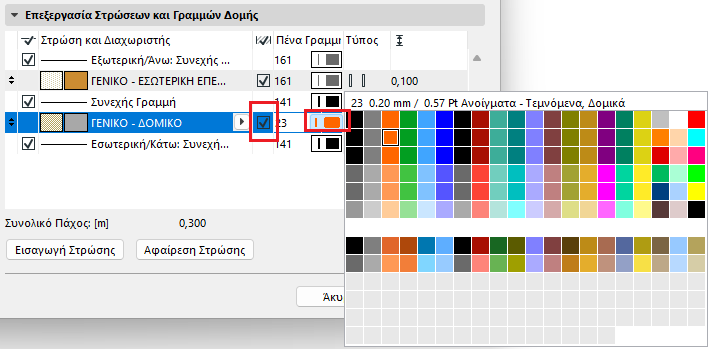

Για μία επιλεγμένη γραμμή: τσεκάρετε το κουτάκι για να την εμφανίσετε.
Χρησιμοποιήστε τα αναδυόμενα παράθυρα για να επιλέξετε τον τύπο γραμμής και την πένα.
