Η λειτουργία Μερική Εμφάνιση Δομής σας επιτρέπει να εμφανίζετε τα κατασκευαστικά στοιχεία με διάφορους τρόπους, αναλόγως του τρόπου που ορίζετε τα συστατικά των στοιχείων.
Για παράδειγμα, όταν συνεργάζεστε με άλλους σχεδιαστές ή με μηχανικούς, μπορεί να θέλετε να αγνοήσετε τους μη φέροντες τοίχους και να εμφανίσετε/εξάγετε μόνον τα φέροντα συστατικά των σύμπλοκων στοιχείων.
Για να αλλάξετε την προτιμητέα Επιλογή Μερικής Εμφάνισης Δομής, κάντε ένα από τα εξής:

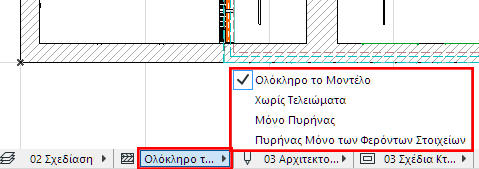

•Χρησιμοποιήστε το pop-up Μερική Εμφάνιση Δομής από τη Γραμμή ΤαχυΕπιλογές, στο κάτω μέρος του παραθύρου

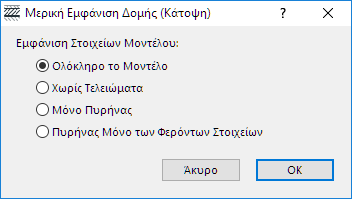

•Χρησιμοποιήστε το Έγγραφο > Μερική Εμφάνιση Δομής για ρύθμιση αυτών των προτιμήσεων, οι οποίες θα εφαρμοστούν στο τρέχον παράθυρο και μπορούν να αποθηκευτούν ξεχωριστά για κάθε άποψη.
Χρησιμοποιήστε τις τρεις πρώτες επιλογές για εμφάνιση ή απόκρυψη των συστατικών των σύνθετων ή σύμπλοκων στοιχείων, καθώς και των επικαλύψεων υποστυλώματος, αναλόγως του τρόπου που έχετε ορίσει αυτά τα συστατικά.
Δείτε: Ορισμός Συστατικών ως “Πυρήνας” ή “Τελείωμα”.

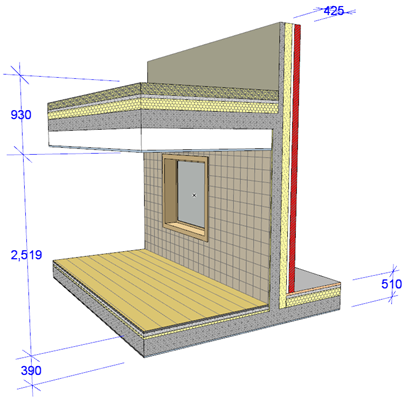

1.Ολόκληρο το Μοντέλο: Είναι η αρχική ρύθμιση. Εμφανίζονται όλα τα μέρη του μοντέλου.

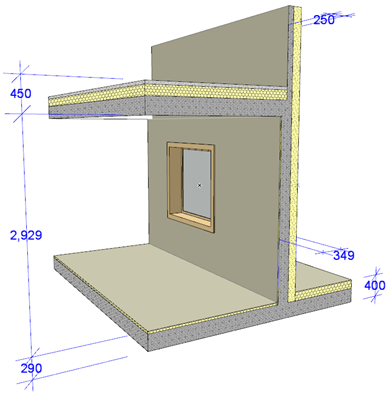

2.Χωρίς Τελειώματα: Το μοντέλο εμφανίζεται χωρίς:
–στρώσεις/συστατικά τα οποία έχουν οριστεί ως “Τελείωμα” και
–επικαλύψεις υποστυλώματος που έχουν οριστεί ως “Τελείωμα”

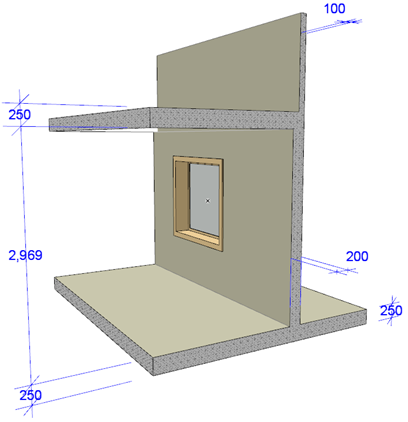

3.Μόνο Πυρήνας: Εμφανίζει μόνο τις δομές που έχουν οριστεί ως “Πυρήνας” (εφαρμόζεται σε σύμπλοκες ή σύνθετες δομές, καθώς και υποστυλώματα που έχουν επικάλυψη)
Δείτε επίσης: Διάσταση Στρώσεων Σύνθετου/Σύμπλοκου Στοιχείου Αυτομάτως.
4.Πυρήνας Μόνο των Φερόντων Στοιχείων: Η τέταρτη επιλογή λαμβάνει υπόψη όλα τα κατασκευαστικά στοιχεία και όχι μόνον τα σύνθετης/σύμπλοκης δομής. Αυτή η επιλογή θα αποκρύψει οποιαδήποτε στοιχεία έχουν ταξινόμηση “μη-φέρον στοιχείο” ή “ακαθόριστο”.
Η επιλογή “Πυρήνας Μόνο των Φερόντων Στοιχείων” έχει τρεις επιδράσεις:
-Τα Στοιχεία που έχουν ταξινόμηση “Μη Φέρον στοιχείο” ή “Ακαθόριστο” δεν θα είναι ορατά, ενώ όλα τα στοιχεία με ταξινόμηση “Φέρον στοιχείο” θα είναι ορατά
-Τα Φέροντα στοιχεία σύνθετης/σύμπλοκης δομής θα εμφανίζονται μόνο με τον Πυρήνα τους
-Η Επικάλυψη υποστυλώματος που καθορίστηκε στις Ρυθμίσεις Υποστυλώματος ως “Πυρήνας”, θα εμφανίζεται μαζί με τον πυρήνα Υποστυλώματος
