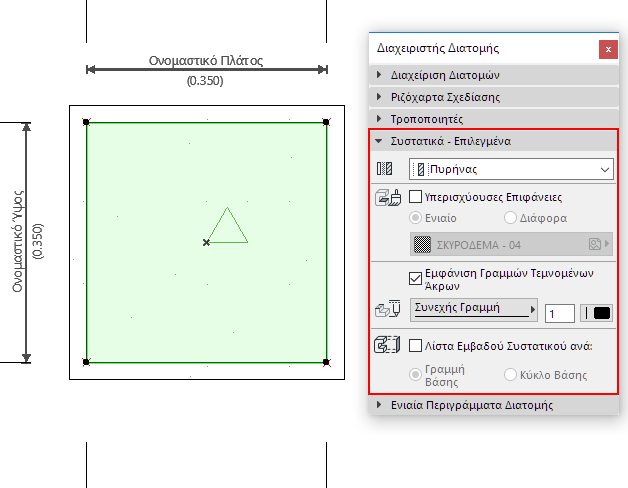

Στον Επεξεργαστή Διατομής, επιλέξτε ένα συστατικό Ράστερ.
Χρησιμοποιήστε το Πάνελ Συστατικά του Διαχειριστή Διατομής για να επεξεργαστείτε τις εξής παραμέτρους:
Τύπος Συστατικού
Καθορίστε το επιλεγμένο συστατικό ως Πυρήνα, Τελείωμα ή άλλo. Αυτός ο ορισμός θα επηρεάσει τη Μερική Εμφάνιση Δομής του σύμπλοκου στοιχείου.
Δείτε λεπτομέρειες στο Μερική Εμφάνιση Δομής.
Υπερισχύουσες Επιφάνειες
Τσεκάρετε το Υπερισχύουσες Επιφάνειες για να διαλέξετε μία νέα επιφάνεια από το pop-up. Διαφορετικά, το επιλεγμένο συστατικό θα χρησιμοποιεί την επιφάνεια που ορίζεται στο Δομικό Υλικό του Ράστερ.
Εάν παρακάμψετε μία μεμονωμένη πλευρά Ράστερ με μία ειδική επιφάνεια στον Επεξεργαστή Διατομής, αυτό το θα παρουσιάζεται ως “Διάφορα” σε αυτό το πάνελ.
Εμφάνιση Γραμμών Τεμνομένων Άκρων
Τσεκάρετε αυτό για εμφάνιση των Γραμμών Τεμνομένων Άκρων.
Καθορίστε Τύπο Γραμμής και Πένα του επιλεγμένου συστατικού Ράστερ διατομής. Αυτός ο τύπος γραμμής και η πένα χρησιμοποιούνται για τις γραμμές άκρων όταν αυτά έχουν τμηθεί.
Λίστα Εμβαδού Συστατικού ανά
Διαλέξτε είτε Γραμμή Βάσης, είτε Κύκλο Βάσης για να καθορίσετε τον τρόπο υπολογισμού του εμβαδού επιφάνειας αυτού του συστατικού, σε έναν Διαδραστικό Πίνακα Συστατικών.
Για να δείτε και να επεξεργαστείτε τη Γραμμή Βάσης ή τον Κύκλο Βάσης στον Επεξεργαστή Διατομής, βεβαιωθείτε ότι έχετε τσεκάρει το Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Γραμμή/Κύκλος Βάσης Εμβαδού Συστατικού.
Για περισσότερες πληροφορίες, δείτε: Δεδομένα Συστατικού στο Archicad.
