Τα Πλέγματα ορίζονται ανεξάρτητα για την Κάτοψη και οποιοδήποτε μεμονωμένο παράθυρο Τομής/Όψης/ΕΟψης, 3D Εγγράφου, Λεπτομέρειας/Φύλλου Εργασίας ή Πινακίδας. Σημειώστε ότι στο παράθυρο Κάτοψη όλων των Ορόφων χρησιμοποιούνται οι ίδιες ρυθμίσεις Πλέγματος.
Σημείωση: Μπορείτε επίσης να δημιουργείτε, να τοποθετείτε και να χρησιμοποιείτε ειδικούς τοπικούς κατασκευαστικούς καννάβους διαφόρων μεγεθών και μορφών, χρησιμοποιώντας το Εργαλείο Κάνναβος.
Δείτε: Το Εργαλείο Κάνναβος.
Εμφάνιση/Απόκρυψη Καννάβου Εργασίας
Κάντε μία από τις ακόλουθες ενέργειες:
•Γυρίστε την εντολή-διακόπτη Άποψη > Εμφάνιση Καννάβου Εργασίας

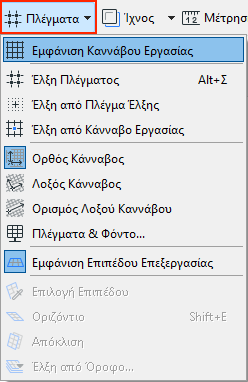

•Εναλλαγή της Εμφάνισης Καννάβου Εργασίας από το αναδυόμενο μενού Πλέγματα της Τυπικής γραμμής εργαλείων (εάν είναι ανοικτή)
•Ανοίξτε Άποψη > Επιλογές Πλέγματος και Επιπέδου Επεξεργασίας > Πλέγματα και Φόντο, και τσεκάρετε το Εμφάνιση Καννάβου Εργασίας.
Καθορισμός Καννάβου Εργασίας και Βοηθητικού Πλέγματος

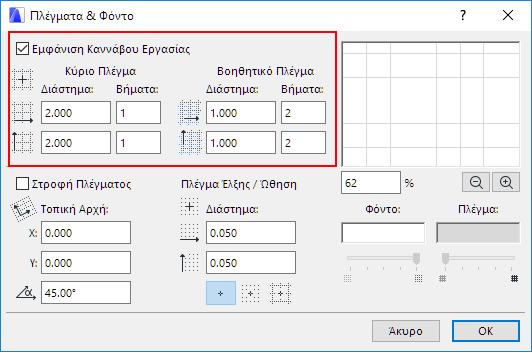

1.Ανοίξτε Άποψη > Επιλογές Πλέγματος & Επιπέδου Επεξεργασίας > Πλέγματα & Φόντο.
2.Εισάγετε τιμές στο Διάστημα για να καθορίσετε τις αποστάσεις (οριζόντια και κάθετη) μεταξύ των γραμμών πλέγματος.
Σημείωση: Οι τιμές του Διαστήματος καθορίζουν επίσης την Απόσταση Ώθησης: χρησιμοποιήστε την συντόμευση Ώθησης (πλήκτρα Βελάκια) για να μετακινείτε στοιχεία αριστερά, δεξιά, πάνω ή κάτω με έναν προκαθορισμένο τρόπο. Δείτε: Ώθηση Στοιχείων.
Προσθήκη Προαιρετικού Βοηθητικού Πλέγματος
Το Βοηθητικό Πλέγμα μπορεί να χρησιμοποιηθεί όταν θέλετε να δημιουργήσετε περιοδικά ή κλιμακωτά πλέγματα. Για παράδειγμα, για να υποδεικνύετε το πάχος των σκυρόδετων τοίχων ή των πεδίλων της θεμελίωσης.
Για να το χρησιμοποιήσετε, ορίστε ξεχωριστές τιμές Διαστήματος και Βήματος για το Κύριο και το Βοηθητικό Πλέγμα.
Οι τιμές Βήματος καθορίζουν τον αριθμό των επαναλήψεων της εμφάνισης των γραμμών πλέγματος πριν εμφανιστεί η Βοηθητική γραμμή πλέγματος, σε αμφότερες τις διευθύνσεις. Αν η τιμή “Βήματα” για οποιαδήποτε από αυτές τις γραμμές καννάβου είναι 0, αυτές οι γραμμές δεν θα εμφανιστούν.
Σε αυτό το παράδειγμα, εμφανίζετε μία Κύρια γραμμή πλέγματος (διάστημα 2000), ακολουθούμενη από δύο Βοηθητικές γραμμές πλέγματος (διάστημα 1000), με επανάληψη του μοτίβου.
Σημείωση: Σε αυτόν τον διάλογο, όλες οι τιμές βασίζονται στις τρέχουσες μονάδες μέτρησης που ορίστηκαν στο Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Εργασίας.
Δείτε την προεπισκόπηση του Καννάβου Εργασίας (Κύριες και Βοηθητικές γραμμές πλέγματος). Χρησιμοποιήστε τους ελέγχους Ποσοστό και Zoom (+)/Zoom (-), κάτω από το παράθυρο προεπισκόπησης, για να κάνετε zoom σε αυτό το παράθυρο.
Σημείωση: Ο κάνναβος εξαφανίζεται αυτόματα από την οθόνη αν είναι πολύ μικρός, δηλαδή, αν η απόσταση μεταξύ δύο παρακείμενων γραμμών καννάβου είναι μικρότερη από 3 pixels.
Στροφή Καννάβου Εργασίας

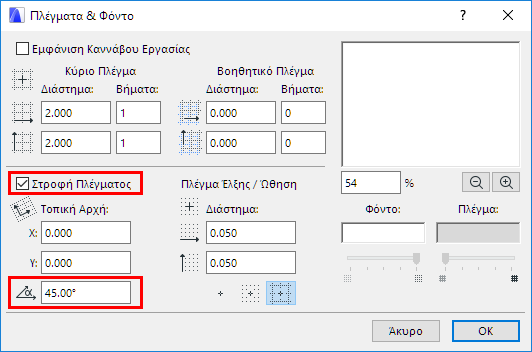

1.Πηγαίνετε στον διάλογο Άποψη > Επιλογές Πλέγματος και Επιπέδου Επεξεργασίας > Πλέγματα και Φόντο.
2.Τσεκάρετε το κουτάκι Στροφή Πλέγματος.
3.Ορίστε τις τιμές X και Y για να καθορίσετε μία Τοπική Αρχή που είναι διαφορετική από την Αρχή Μελέτης.
4.Καθορίστε μία Γωνία Στροφής.
Για να ορίσετε έναν Λοξό Κάνναβο με το χέρι: από την Τυπική Γραμμή Εργαλείων και από το μενού Πλέγματα επιλέξτε το Ορισμός Λοξού Καννάβου και μετά σχεδιάστε ένα διάνυσμα στην οθόνη ή κάντε κλικ σε ένα υπαρκτό ευθύγραμμο τμήμα: αυτό το διάνυσμα θα εκφράζει τη γωνία στροφής του καννάβου σε σχέση με τον οριζόντιο άξονα.
Για να εμφανίσετε τον λοξό Κάνναβο Εργασίας, βεβαιωθείτε ότι ο Κάνναβος Εργασίας είναι ορατός και στη συνέχεια ενεργοποιήστε το κουμπί Λοξός Κάνναβος από μία από τις εξής θέσεις:
•Άποψη > Επιλογές Πλέγματος και Επιπέδου Επεξεργασίας > Λοξός Κάνναβος
•Χρησιμοποιήστε το pop-up μενού Πλέγματα της Τυπικής Γραμμής Εργαλείων (εάν είναι ανοικτή)
•Ανοίξτε Άποψη > Επιλογές Πλέγματος και Επιπέδου Επεξεργασίας > Πλέγματα και Φόντο, και τσεκάρετε το Λοξός Κάνναβος.
