Γραφική Επεξεργασία των Κελυφών
Στην Κάτοψη, στην Τομή και στην 3D άποψη, προσφέρεται μεγάλη ποικιλία δυνατοτήτων επεξεργασίας για το Κέλυφος. Επιλέξτε το Κέλυφος και δοκιμάστε τις εντολές της ΜικροΠαλέτας: στρεβλώστε, στρέψτε και περιστρέψτε το Κέλυφος, ώστε να πάρει τη μορφή και τη θέση που θέλετε.
Στο 3D παράθυρο, τα επεξεργάσιμα προφίλ, οι άξονες και τα διανύσματα εξώθησης παρουσιάζονται με διαφορετικό χρώμα, ώστε να αναγνωρίζονται ευκολότερα.
Σημείωση: Μπορείτε να αλλάξετε αυτό το χρώμα χρησιμοποιώντας τη ρύθμιση “Γραμμές Αναφοράς στο 3D” στο Επιλογές > Περιβάλλον Εργασίας > Επιλογή και Πληροφορίες Στοιχείου.
Δείτε εικόνες για κάθε τύπο Κελύφους, όταν είναι επιλεγμένο στο 3D:
•Ένα Κέλυφος Εξώθησης έχει ένα προφίλ και ένα διάνυσμα εξώθησης. Αμφότερα είναι επεξεργάσιμα.

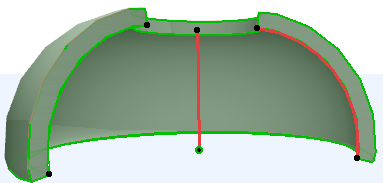

•Ένα Κέλυφος Περιστροφής έχει ένα προφίλ και έναν άξονα.

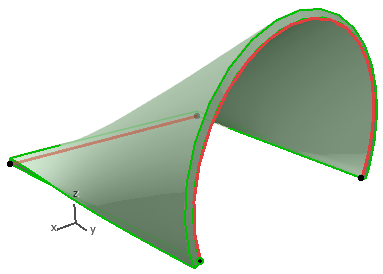

•Ένα Ευθειογενές Κέλυφος έχει δύο προφίλ, σε οποιαδήποτε δύο επίπεδα, τα οποία ενώνονται με τον κορμό του Κελύφους. Τα προφίλ μπορούν να τροποποιούνται και να στρέφονται. Μπορείτε επίσης να στρέφετε το ένα ή και τα δύο επίπεδα των προφίλ.
Καθώς επεξεργάζεστε το Κέλυφος, οποιαδήποτε στερεά κοπής που ίσως περιέχουν, θα παραμένουν στη θέση τους στο γενικό σύστημα συντεταγμένων. Αυτό σημαίνει ότι μετά την ολοκλήρωση της επεξεργασίας, οι οπές μπορεί να βρεθούν σε διαφορετικό τμήμα του Κελύφους.
Δείτε: Επεξεργασία Οπής Κελύφους.
Επιλογές Επεξεργασίας Κελύφους Εξώθησης
