Δημιουργία ενός Αυτόματου Χώρου
Οι περισσότεροι Χώροι περιβάλλονται από Τοίχους και τα μόνα ανοίγματα σε αυτούς είναι Πόρτες και Παράθυρα. Σε αυτήν την κατάσταση, ο ευκολότερος τρόπος δημιουργίας ενός Χώρου είναι η χρησιμοποίηση μίας από τις αυτόματες μεθόδους: Εσωτερικό Ίχνος ή Γραμμή Αναφοράς.

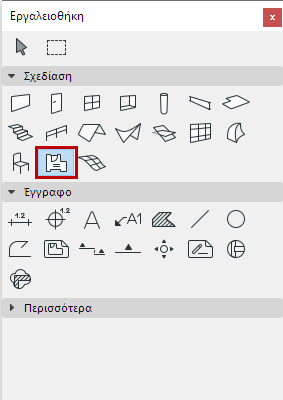

1.Ενεργοποιήστε το εργαλείο Χώρος.

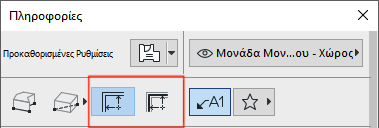

2.Στην Παλέτα Πληροφοριών, διαλέξτε τη μέθοδο Εσωτερικό Ίχνος ή τη Γραμμή Αναφοράς (δείτε παρακάτω για λεπτομέρειες)
3.Στην Κάτοψη ή στο 3D παράθυρο, κάντε κλικ εντός ενός κλειστού πολυγώνου που αποτελείται από Τοίχους και/ή Τοιχοπετάσματα.
4.Κάντε κλικ με τον δείκτη Σφυρί για να τοποθετήσετε τη σήμανση ΣΜ ΧΩΡΟΣ (είτε μέσα είτε έξω από το πολύγωνο του Χώρου)
Δείτε: Αυτόματη Τοποθέτηση Σήμανσης ΣΜ ΧΩΡΟΣ.
Μέθοδοι Κατασκευής Χώρου: Εσωτερικό Ίχνος ή Γραμμή Αναφοράς
•Μέθοδος Εσωτερικό Ίχνος: Η περιοχή του Χώρου εκτείνεται έως τις εσωτερικές ακμές των Τοίχων.
•Μέθοδος Γραμμή Αναφοράς: Η περιοχή του Χώρου εκτείνεται έως τις γραμμές αναφοράς των Τοίχων.
Μπορείτε να δείτε τη διαφορά στο Μετρηθέν Εμβαδόν του Χώρου:
|

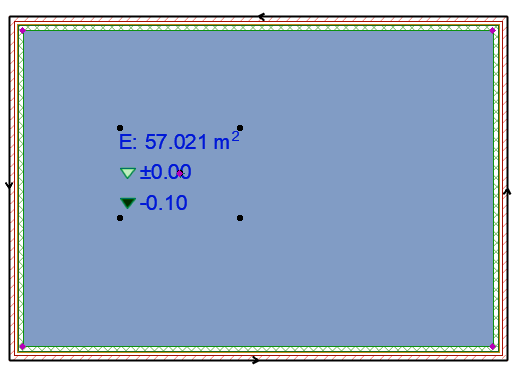

Μέθοδος Εσωτερικό Ίχνος |

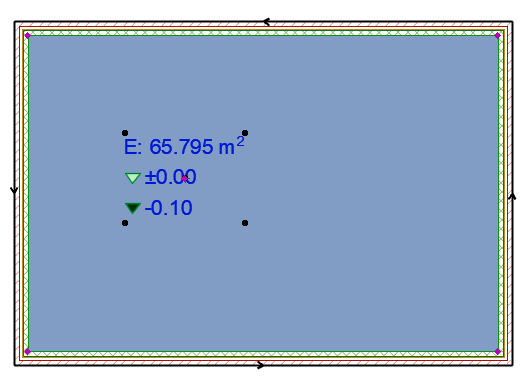

Μέθοδος Γραμμή Αναφοράς |
|
|
|
Σημείωση: Για έναν Χώρο που δημιουργήθηκε με τη μέθοδο της Γραμμής Αναφοράς, μπορείτε να ορίσετε να εμφανίζεται στην Κάτοψη ως “Μικτό” ή “Καθαρό,” χρησιμοποιώντας τα στρογγυλά κουμπιά στις Ρυθμίσεις Χώρου. Δείτε: Πολύγωνο Χώρου.
Χρησιμοποιήστε μία χειροκίνητη μέθοδο όταν ο Χώρος σας δεν περιβάλλεται σαφώς από στοιχεία (π.χ. σε έναν χωροταξικό σχεδιασμό).
1.Ενεργοποιήστε το εργαλείο Χώρος.

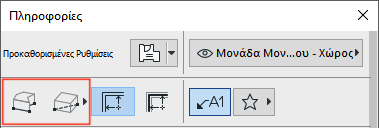

2.Στην Παλέτα Πληροφοριών, διαλέξτε μία Χειροκίνητη μέθοδο: ΠολυΓΡΑΜΜΗ, Ορθογωνική ή Ορθογωνική με Στροφή
3.Στην Κάτοψη ή στο 3D παράθυρο, σχεδιάστε το περίγραμμα του Χώρου.
4.Κάντε κλικ με τον δείκτη Σφυρί για να τοποθετήσετε τη σήμανση ΣΜ ΧΩΡΟΣ (είτε μέσα είτε έξω από το πολύγωνο του Χώρου).
Αυτόματη Τοποθέτηση Σήμανσης ΣΜ ΧΩΡΟΣ
Εξ ορισμού, οι σημάνσεις ΣΜ ΧΩΡΟΣ δημιουργούνται αυτόματα όταν κάνετε κλικ για να τοποθετήσετε τον Χώρο: ο διακόπτης Τοποθέτηση Σήμανσης είναι ενεργοποιημένος στις Πληροφορίες Χώρου.

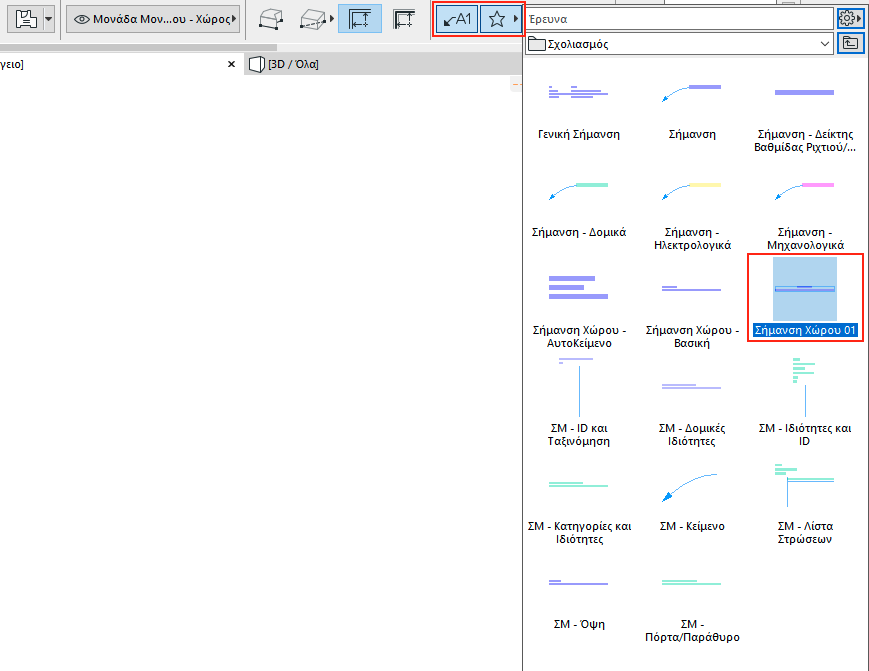

Διαλέξτε μία σήμανση ΣΜ ΧΩΡΟΣ από το pop-up Προσφιλή.
Εάν δεν θέλετε να τοποθετείτε ετικέτες κατά τη δημιουργία Χώρων, απενεργοποιήστε τον διακόπτη Τοποθέτηση Σήμανσης στις Πληροφορίες Χώρου.
Εξαίρεση ενός Τοίχου από τα Όρια Χώρου
Εξ ορισμού, η ρύθμιση Σχέση με Χώρους στο Πάνελ Μοντέλο των Ρυθμίσεων Τοίχου είναι ρυθμισμένη σε “Όρια Χώρου”.
Αυτό σημαίνει, ότι όλοι οι τοίχοι που περικλείουν μία περιοχή θεωρούνται ότι είναι όρια Χώρου.
Για να εξαιρεθεί οποιοσδήποτε τοίχος από τα όρια Χώρου, αλλάξτε απλά τη ρύθμιση Σχέση με Χώρους στο Καμία Επιρροή Σε Χώρους.
Δείτε: Σχέση με Χώρους.
Χειροκίνητη Δημιουργία Περιγράμματος Χώρου

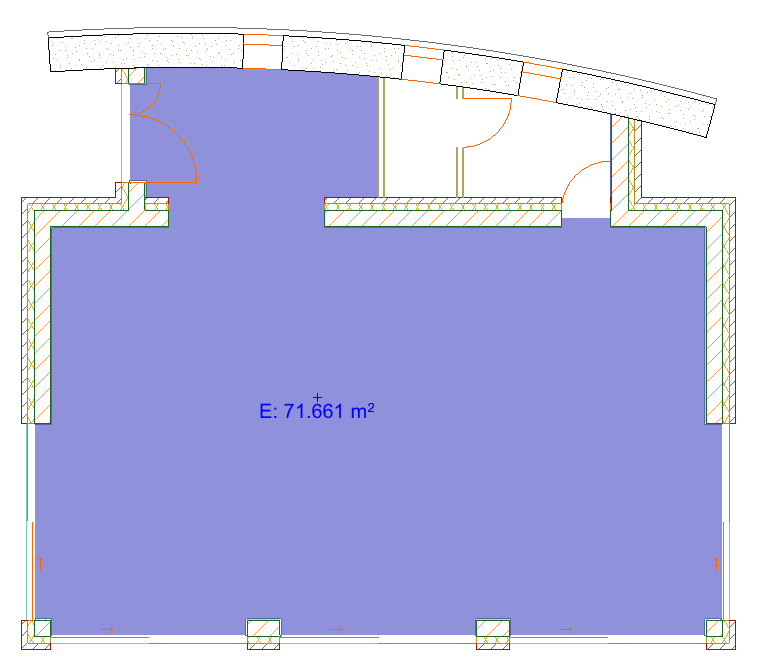

Αν ο Χώρος έχει ανοίγματα που δεν είναι Πόρτες ή Παράθυρα, το Archicad θα συνεχίσει την αναζήτηση των ορίων του χώρου και εκτός της περιοχής που θα θέλατε σαν ενιαίο Χώρο. Σε αυτήν την περίπτωση, το αποτέλεσμα μπορεί να μην είναι το αναμενόμενο.
Για να επιλύσετε αυτό το θέμα, κάντε ένα από τα εξής:
•Χρησιμοποιήστε την Χειροκίνητη μέθοδο κατασκευής
•Τοποθετήστε στον Τοίχο ένα αντικείμενο Πόρτας (Απλό Άνοιγμα) που έχει το ίδιο ύψος με αυτό του Τοίχου. Ο Τοίχος δεν είναι εμφανής στο 2D, αλλά λειτουργεί σαν ένα Όριο Χώρου.

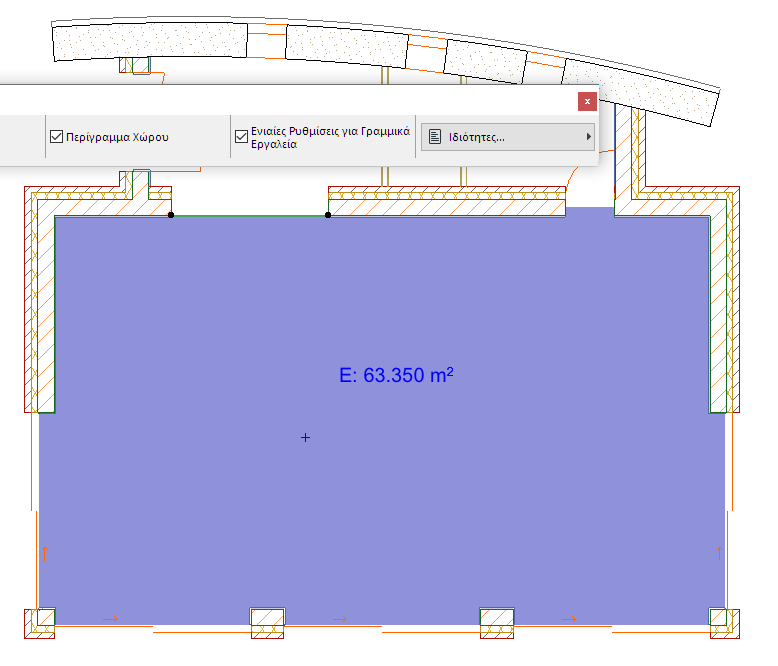

•Σχεδιάστε μία Γραμμή, ένα Τόξο ή μία Spline για να χρησιμεύσει ως όριο χώρου: τσεκάρετε το κουτάκι Όρια Χώρου στις Ρυθμίσεις του.
Αν τα όρια Χώρου συναντήσουν ελεύθερα σχήματα ή τοίχους, μπορεί να ειδοποιηθείτε από το πρόγραμμα μόλις κάνετε κλικ για να τοποθετήσετε τη σφραγίδα Χώρου. Σε αυτή την περίπτωση, πρέπει να κάνετε κλικ πιο κοντά στα περιβάλλοντα στοιχεία. Στη συνέχεια, ο Χώρος θα δημιουργηθεί σωστά.
