Δομή: Δοκός - Πλατύσκαλο

Αυτές οι ρυθμίσεις είναι διαθέσιμες εάν έχετε επιλέξει ένα τύπο Δομής Δοκού για το Πλατύσκαλο.

Δείτε:  Επιλέξτε Τύπο Δομής.

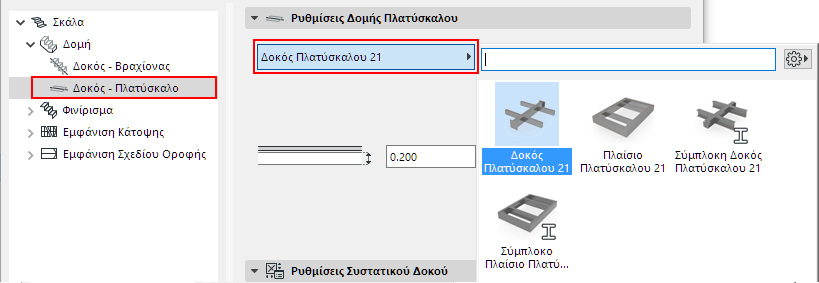

Επιλέξτε μία δομή Φορέα Πλατύσκαλου για την Σκάλα, η οποία μπορεί να είναι είτε τύπου Δοκός, είτε τύπου Πλαίσιο. Προσφέρονται επίσης Σύμπλοκα συστατικά Πλατύσκαλου.

Στο παρακάτω πάνελ, διαμορφώστε την επιλεγμένη δομή.

Πρωτεύουσες και Δευτερεύουσες Δοκοί Πλατύσκαλου

•Οι Πρωτεύουσες Δοκοί Πλατύσκαλου θα συνδέονται αυτόματα με τις δοκούς Βραχίονα, όπως ορίζονται στις Ρυθμίσεις Δομής Βραχίονα.

Δείτε:  Άκρα και Συνδέσεις Σκάλας.

•Οι Δευτερεύουσες (Πρόσθετες) Δοκοί μπορούν να προστεθούν παράλληλα στις πλευρές του πλατύσκαλου. Οι Δευτερεύουσες Δοκοί δεν συνδέονται αυτόματα με τις Δοκούς Βραχίονα.

Για περισσότερες πληροφορίες, δείτε: Προσθήκη/Επεξεργασία Δευτερευουσών Δοκών.

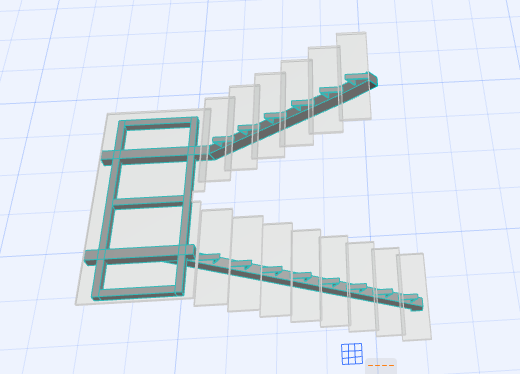

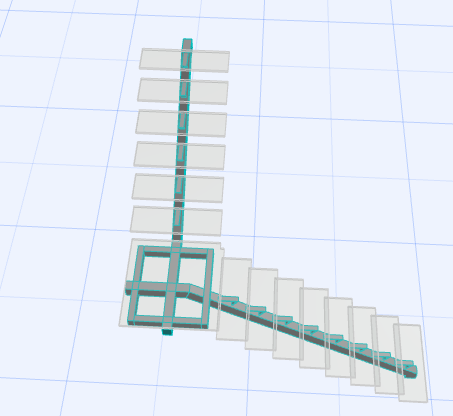

Πλατύσκαλα με Πρωτεύουσες και Δευτερεύουσες Δοκούς

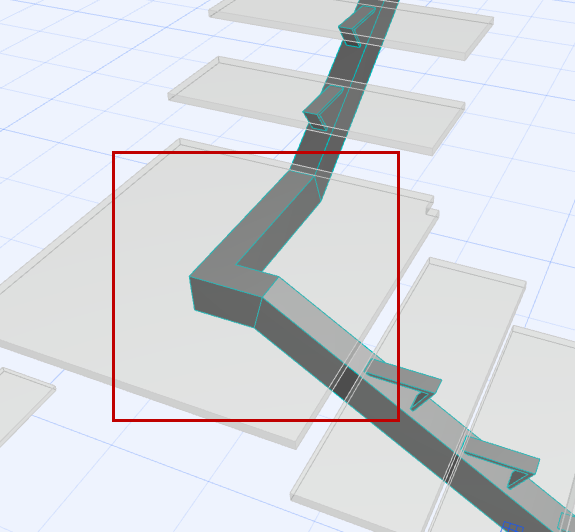

Η Πρωτεύουσα Δοκός ακολουθεί γενικά τον άξονα της Σκάλας, αλλά μπορείτε επίσης να επιλέξετε μία διαφορετική διαδρομή Δοκού (χρησιμοποιήστε την καρτέλα Πρωτεύουσες Δοκοί - Στυλ και Διαστάσεις):

Πλαίσιο Πλατύσκαλου (Πρωτεύουσα Δοκός)

Μπορείτε να επιλέξετε ένα φέρον Πλαίσιο των Πλατύσκαλων Σκάλας. Όπως οι άλλες πρωτεύουσες δοκοί, το συστατικό Πλαίσιο Πλατύσκαλου συνδέεται αυτόματα με τον φορέα Βραχίονα, όπως ορίζεται στις Ρυθμίσεις Δομής Βραχίονα.

Δείτε: Άκρα και Συνδέσεις Σκάλας.

Χρησιμοποιήστε Ρυθμίσεις Συστατικού Δοκού για να διαμορφώσετε το επιλεγμένο Πλαίσιο Πλατύσκαλου:

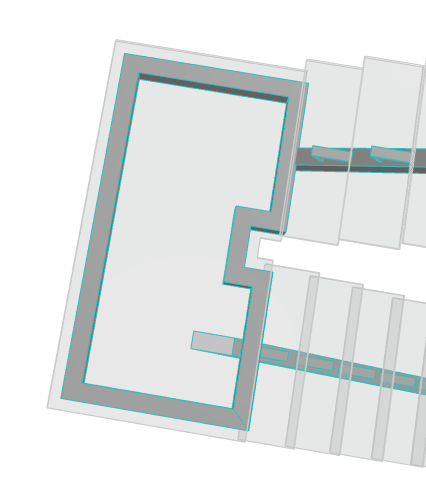

•Εξ ορισμού, το Πλαίσιο Πλατύσκαλου ακολουθεί το περίγραμμα του Πλατύσκαλου.

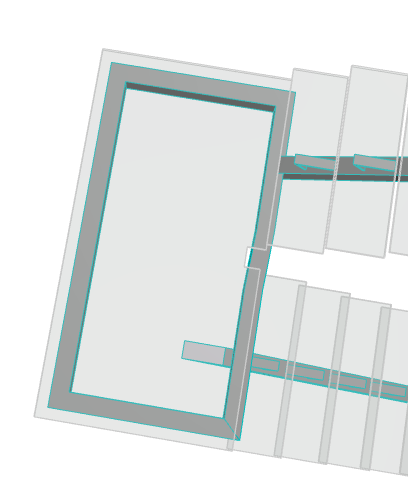

•Εντούτοις, μπορείτε να χρησιμοποιήσετε Ρυθμίσεις Δοκού για να προσαρμόσετε το περίγραμμα, με τρόπο που να αγνοεί τα τμήματα του Πλατύσκαλου που είναι μικρότερα από ένα συγκεκριμένο μήκος:

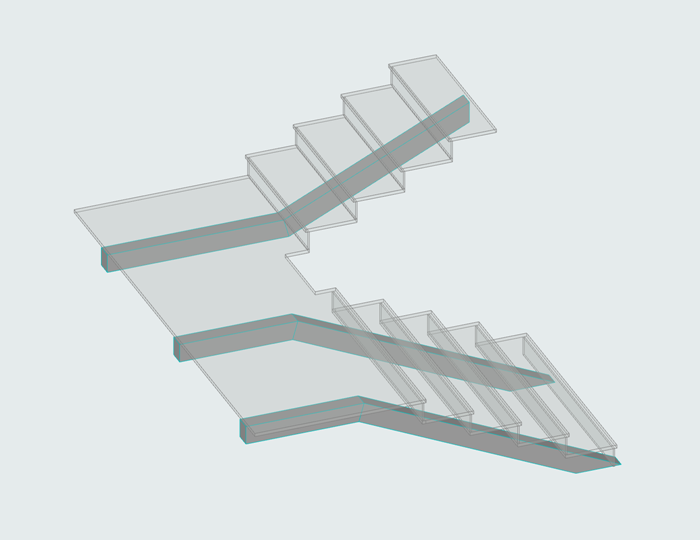

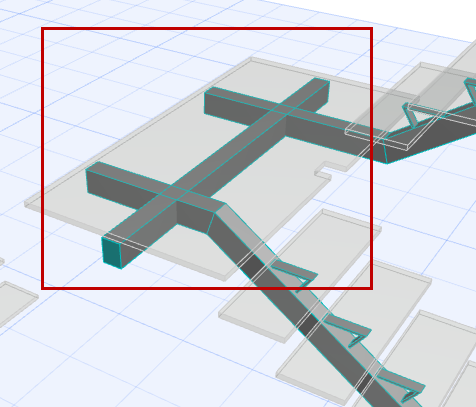

Ειδική Δοκός Πλατύσκαλου (Πρωτεύουσα Δοκός)

Χρησιμοποιήστε αυτή την λειτουργία όταν ο Βραχίονας Σκάλας κάτω από το Πλατύσκαλο χρησιμοποιεί διαφορετικό αριθμό Δοκών από τον Βραχίονα πάνω από το Πλατύσκαλο. (Μπορείτε να ορίζετε δοκούς για κάθε δομή Βραχίονα ξεχωριστά, στην φάση Επεξεργασίας).

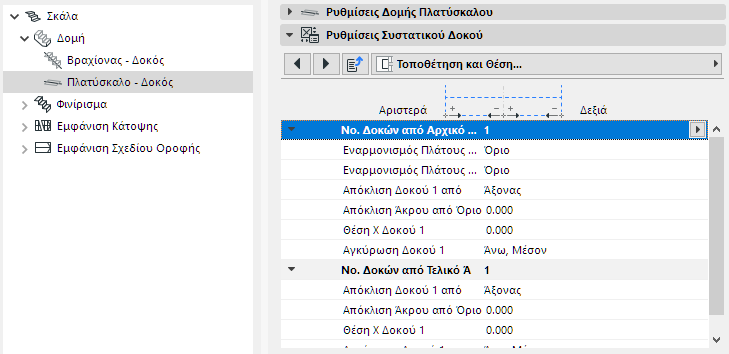

Για να τοποθετήσετε μία ειδική Δοκό Πλατύσκαλου:

1.Επιλέξτε Ειδική από τη σελίδα Ρυθμίσεων Δοκού (Πρωτεύουσες Δοκοί - καρτέλα Στυλ και Διαστάσεις).

2.Πηγαίνετε στην καρτέλα Τοποθέτηση και Θέση.

3.Εισάγετε τον αριθμό των Δοκών που θα τοποθετήσετε.

4.Εισάγετε τιμές για τη θέση και την απόκλιση της ειδικής Δοκού/Δοκών πλατύσκαλου.

Επειδή αυτές οι ειδικές Δοκοί είναι Πρωτεύουσες Δοκοί, μπορούν να συνδέονται στους φορείς Βραχίονα.

Προσθήκη/Επεξεργασία Δευτερευουσών Δοκών

Για να προσθέσετε και άλλες (Δευτερεύουσες) Δοκούς, πρέπει να χρησιμοποιήσετε τη φάση Επεξεργασίας. (Οι Δευτερεύουσες Δοκοί τοποθετούνται στην γεωμετρία υφιστάμενου Πλατύσκαλου, και επομένως πρέπει να προστίθενται σε μία τοποθετημένη, επιλεγμένη Σκάλα).

1.Επιλέξτε την Σκάλα και μπείτε σε φάση Επεξεργασίας. (Δείτε: Είσοδος σε Φάση Επεξεργασίας.)

2.Επιλέξτε την Δομή Πλατύσκαλου, και ανοίξτε τις Ρυθμίσεις Δομής.

3.Στο πάνελ Ρυθμίσεις Συστατικού Δοκού, ανοίξτε την καρτέλα Πρόσθετες Δοκοί.

4.Τσεκάρετε το Ενεργοποίηση Δευτερευουσών Δοκών (εάν δεν είναι ήδη τσεκαρισμένο).

Προσθήκη Δευτερευουσών Δοκών στη Φάση Επεξεργασίας

5.Χρησιμοποιήστε τα κουτάκια τσεκαρίσματος και τις ρυθμίσεις για να προσθέσετε Δευτερεύουσες Δοκούς σε ένα ή περισσότερα τμήματα του πολυγώνου του Πλατύσκαλου.

Η δευτερεύουσα δοκός/δοκοί τοποθετείται. Χρησιμοποιήστε την φάση Επεξεργασίας για συστολή/διαστολή και μετακίνησή τους, όπως απαιτείται, χρησιμοποιώντας τα επεξεργάσιμα χαρ. σημεία.

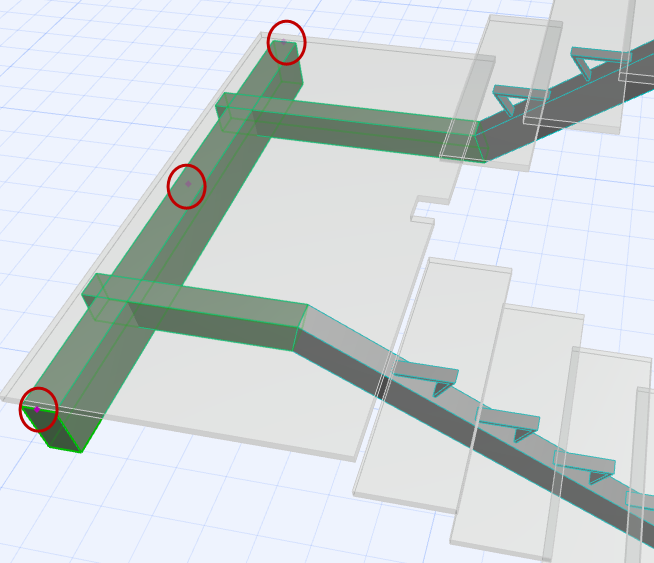

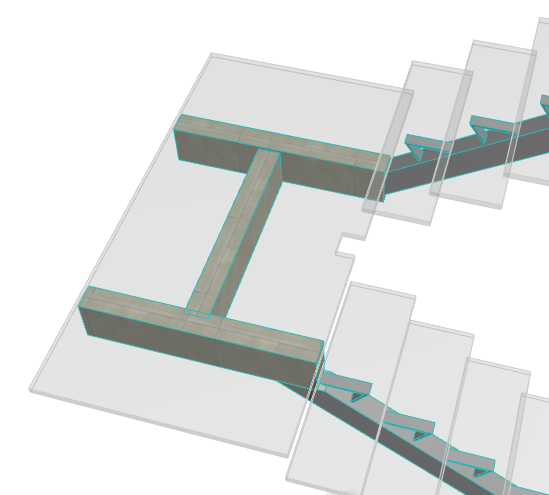

Τροποποίηση Δευτερεύουσας Δοκού Γραφικά στην Φάση Επεξεργασίας

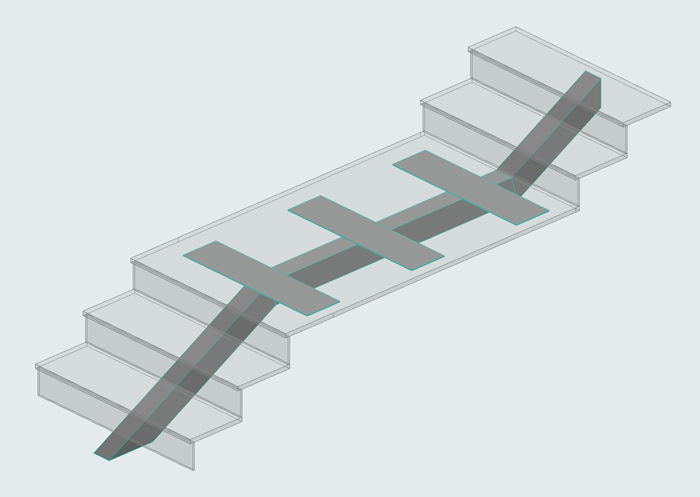

Προσθέστε Ελάσματα Πατήματος στη Δοκό Πλατύσκαλου

Έλασμα Πατήματος σε Δοκό Πλατύσκαλου
