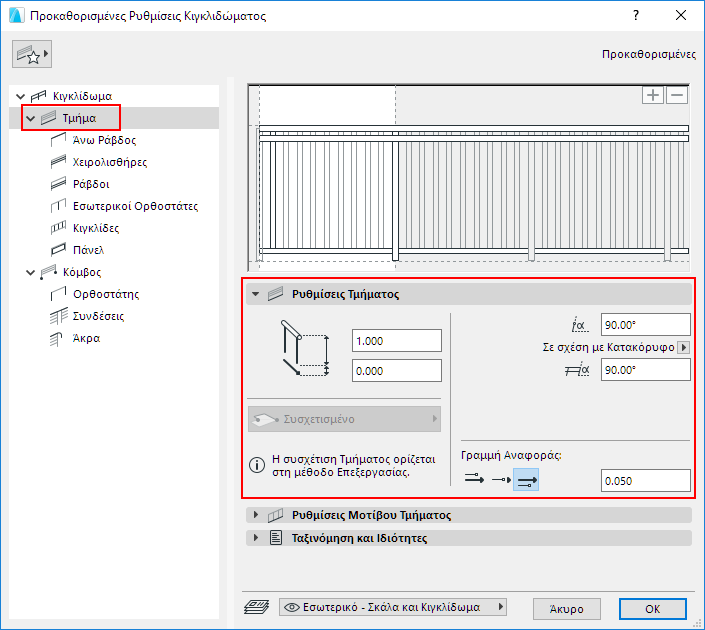

Ρυθμίσεις Τμήματος (Σελίδα των Ρυθμίσεων Εργαλείου Κιγκλίδωμα)
Ύψος Τμήματος και Κατακόρυφη Απόκλιση
Εισάγετε το ύψος Τμήματος.
Η θέση των άλλων συστατικών Κιγκλιδώματος μπορεί να εξαρτάται από το ύψος Τμήματος:
•Το ύψος της Άνω Ράβδου είναι ίσο με το ύψος Τμήματος (αυτό δεν ισχύει για Χειρολισθήρες ή Ράβδους).
•Τα άνω μέρη των Ορθοστατών Κιγκλιδώματος, Εσωτερικών Ορθοστατών, Κιγκλίδων και Πάνελ μπορούν να οριστούν ως απόκλιση από το άνω μέρος Τμήματος.
Προαιρετικά, προσθέστε μία κατακόρυφη απόκλιση (θετική ή αρνητική) στο ύψος Τμήματος.
Ένα Τμήμα Κιγκλιδώματος είναι εξ ορισμού συσχετισμένο, αλλά μπορείτε να αλλάζετε οποιοδήποτε Τμήμα σε Στατικό.
Δείτε: Εργασία με Τμήματα και Κόμβους Κιγκλιδώματος.
Κεκλιμένο και Λοξό Τμήμα Κιγκλιδώματος

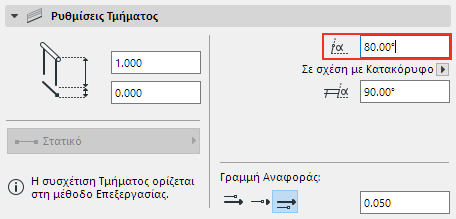

Δώστε κλίση στο Τμήμα εισάγοντας μία γωνία κλίσης, μετρημένη από την κάθετη στο επίπεδο Τμήματος.
Κεκλιμένο Τμήμα Κιγκλιδώματος

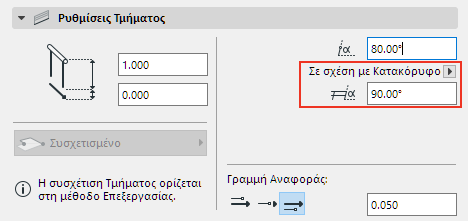

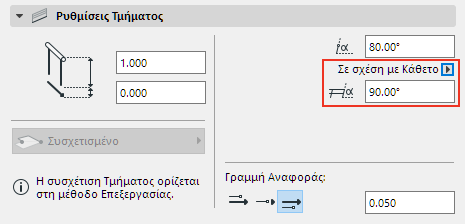

Προαιρετικά, δώστε μία λοξότητα στο Τμήμα. Ορίστε την γωνία λοξότητας: σε σχέση είτε με την κατακόρυφο, είτε με την κάθετη στην γραμμή αναφοράς Κιγκλιδώματος.
Λοξό Κιγκλίδωμα (ως προς Κατακόρυφο ή Κάθετο Επίπεδο)
Μπορείτε επίσης να δώσετε κλίση ή λοξότητα στο Τμήμα γραφικά, τροποποιώντας τη γωνία Άνω Ράβδου στην φάση Επεξεργασίας.
Δείτε: Κλίση ή Λοξότητα Κιγκλιδώματος στην Φάση Επεξεργασίας.
Απόκλιση Τμήματος Κιγκλιδώματος από Γραμμή Αναφοράς
Εάν απαιτείται, αποκλίνετε το Τμήμα από οποιαδήποτε πλευρά της Γραμμής Αναφοράς Κιγκλιδώματος. Εισάγετε την τιμή απόκλισης στο πεδίο Γραμμή Αναφοράς των Ρυθμίσεων Τμήματος.
Στην φάση Επεξεργασίας, μπορείτε να αποκλίνετε ένα ή όλα τα τμήματα Κιγκλιδώματος γραφικά (Γραμμή Αναφοράς παραμένει στη θέση της, π.χ. με συσχετισμένο στοιχείο)
Για άλλες χρήσεις της Γραμμής Αναφοράς, δείτε Γραμμή Αναφοράς Κιγκλιδώματος.
