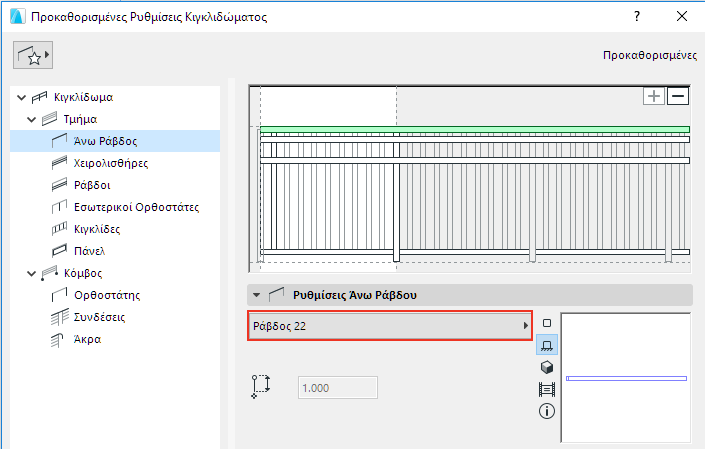

Ρυθμίσεις Άνω Ράβδου (Εργαλείο Κιγκλίδωμα)

Κάθε Τμήμα έχει μία Άνω Ράβδο η οποία "κάθεται" στο άνω μέρος του Τμήματος: Το ύψος Άνω Ράβδου είναι επομένως ίσο με το ύψος Τμήματος (ορίζεται στις Ρυθμίσεις Τμήματος. Δείτε:  Ύψος Τμήματος και Κατακόρυφη Απόκλιση.)

Δεν μπορείτε να επεξεργαστείτε το ύψος Τμήματος στις Ρυθμίσεις Άνω Ράβδου.

Συνολικά προσθέτετε μία Άνω Ράβδο σε ένα Τμήμα. (Κάντε κλικ στο σύμβολο + για να την τοποθετήσετε).

Επιλέξτε ένα GDL συστατικό ως Άνω Ράβδο, ή επιλέξτε Αόρατο από το pop-up (εάν δεν θέλετε να τοποθετήσετε καμία Άνω Ράβδο).

Για να ρυθμίσετε το GDL συστατικό, χρησιμοποιήστε το πάνελ που είναι πιο κάτω. Δείτε:  Ρυθμίσεις Συστατικού Ράβδου (Άνω Ράβδος/Χειρολισθήρας/Ράβδος).

Κλίση ή Λοξότητα Κιγκλιδώματος στην Φάση Επεξεργασίας

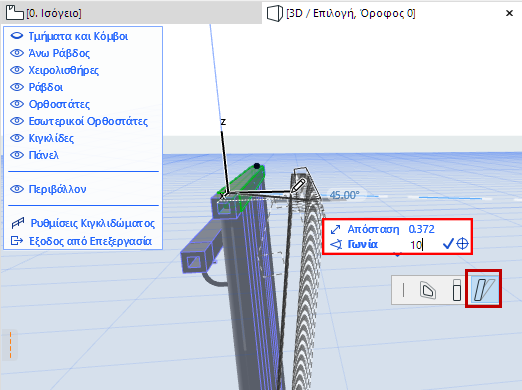

1.Στην Φάση Επεξεργασίας, επιλέξτε την Άνω Ράβδο.

2.Από την μικροΠαλέτα, χρησιμοποιήστε την εντολή Αλλαγή Γωνίας για να ρυθμίσετε γραφικά τη γωνία Κλίσης.

Ολόκληρο το Τμήμα Κιγκλιδώματος ακολουθεί - αυτό ισοδυναμεί με την αλλαγή της γωνίας Κλίσης του Τμήματος.

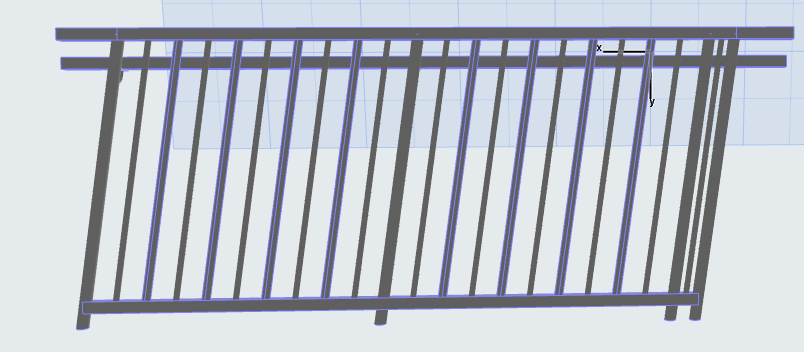

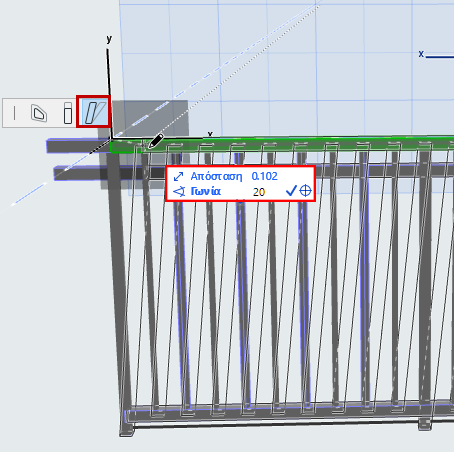

Παρομοίως, μπορείτε να δώσετε γραφικά μία λοξότητα στο Κιγκλίδωμα: επιλέξτε την Άνω Ράβδο στην φάση Επεξεργασίας και χρησιμοποιήστε την Αλλαγή Γωνίας κατά μήκος του κατακόρυφου επιπέδου επεξεργασίας.
