Βέλτιστες Πρακτικές για Αλληλοτομίες: Εννοιολογική Φάση Σχεδιασμού

Σε αυτή τη φάση, συνήθως, μπορείτε μόνον να εκτιμήσετε ποια θα είναι η τελική δομή. Για μέγιστη ευελιξία και για να αποφύγετε σφάλματα μοντελοποίησης καθώς ο σχεδιασμός υφίσταται αλλαγές (π.χ. αντικατάσταση δομών ή επεξεργασία στρώσεων σύνθετων δομών), δοκιμάστε τα εξής:

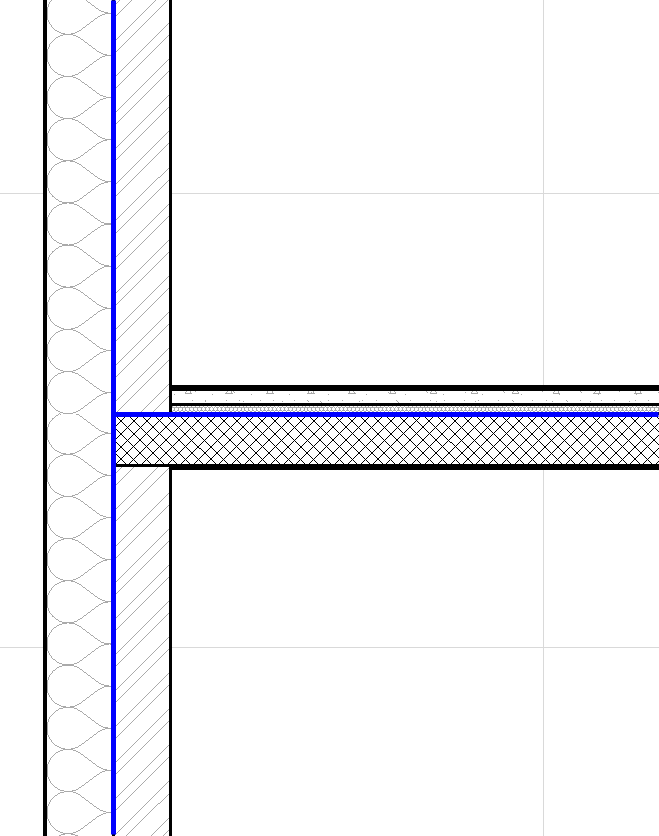

Χρησιμοποιήστε Σύνθετες Πλάκες με Τουλάχιστον Δύο Στρώσεις

Με αυτόν τον τρόπο, μπορείτε να προσθέτετε τελειώματα σε οποιαδήποτε πλευρά των δομών, χωρίς καταστροφή των λεπτομερειών.

Σημείωση: Στην αρχική φάση σχεδιασμού, μία σύνθετη δομή που αποτελείται από μία απλή στρώση θα λειτουργεί σωστά, εάν η άνω επιφάνεια αυτής της μονής δομής θεωρηθεί ως η άνω επιφάνεια του πυρήνα

Χρησιμοποιήστε Γραμμές Αναφοράς Τοίχου με Συνέπεια

•Αντιστροφή Τοίχου στη Γραμμή Αναφοράς: Αυτή η εντολή αντιστρέφει (ή κατοπτρίζει) έναν επιλεγμένο Τοίχο κατά μήκος της γραμμής αναφοράς του. Η γραμμή αναφοράς παραμένει στη θέση της, αλλά ο κορμός του Τοίχου αντιστρέφεται προς την άλλη πλευρά. Τα ανοίγματα δεν αλλάζουν την κατεύθυνση ανοίγματός τους.

Για παράδειγμα, μπορείτε να χρησιμοποιήσετε αυτή την εντολή εάν αρχικά μοντελοποιήσατε τη μελέτη χρησιμοποιώντας Τοίχους μονής στρώσης για να αποδώσετε δομές πυρήνα και στη συνέχεια αρχίσατε να προσθέτετε άλλες στρώσεις σε μία μεταγενέστερη φάση σχεδιασμού.

Δείτε: Αντιστροφή Τοίχου στη Γραμμή Αναφοράς.

•Τροποποίηση Γραμμή Αναφοράς: Αυτή η εντολή μετατοπίζει τη γραμμή αναφοράς χωρίς αλλαγή της θέσης των Τοίχων στην Κάτοψη.

Για παράδειγμα, χρησιμοποιήστε αυτή την εντολή εάν μεταφέρετε μία παλαιότερη μελέτη στην οποία η Γραμμή Αναφοράς Τοίχου ήταν ρυθμισμένη στην Εξωτερική Έδρα: τροποποιήστε τη γραμμή αναφοράς σε Πυρήνα - Εξωτερικό, χωρίς μετατόπιση της γεωμετρίας του Τοίχου.

Δείτε: Τροποποίηση Γραμμής Αναφοράς Τοίχου.

Αγκύρωση Εγκοπής Πόρτας/Παραθύρου σε Πυρήνα Τοίχου

Αγκυρώστε την εγκοπή Πόρτας/Παραθύρου στην έδρα ή στον πυρήνα του Τοίχου.

Για παράδειγμα, αγκυρώστε ένα παράθυρο στον πυρήνα ενός σύνθετου Τοίχου. Εάν αργότερα κάνετε αλλαγές στη σύνθετη δομή (π.χ. λεπτότερη μόνωση), το βάθος εγκοπής θα ρυθμιστεί αυτομάτως, για να διατηρήσει την απόσταση του παραθύρου, σε σχέση με την στρώση του πυρήνα του Τοίχου.

Δείτε: Αγκύρωση Εγκοπής.

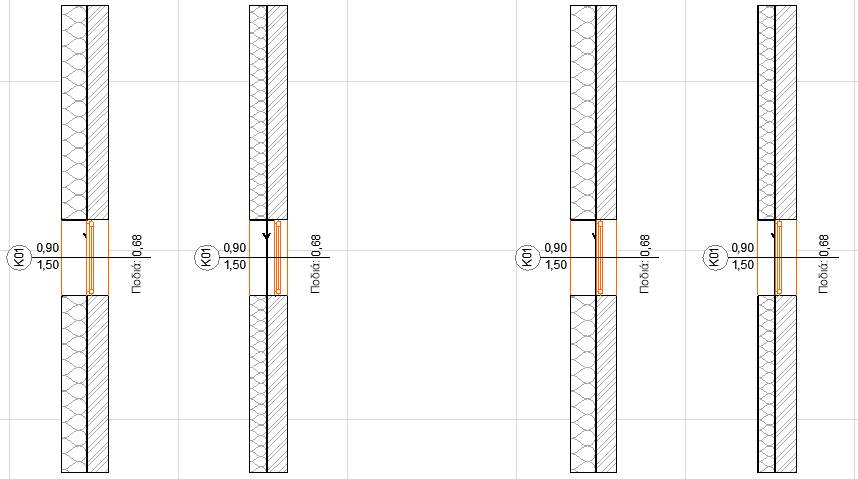

Στα δεξιά, η θέση του παραθύρου προσαρμόζεται αυτόματα στην αλλαγή του πάχους του Τοίχου, επειδή είναι αγκυρωμένο στον πυρήνα του Τοίχου
