Οι Δεσμεύσεις Κίνησης του Δείκτη του Archicad είναι βοηθήματα επεξεργασίας που μπορούν να χρησιμοποιηθούν ως υποκατάστατα των Οδηγών Έλξης και των Γραμμών-Οδηγών.
Δείτε: Οδηγοί Έλξης και Γραμμές-Οδηγοί.
Τα ζεύγη γωνιών που ορίζουν, μπορούν να χρησιμοποιηθούν για να κλειδώσουν τον κέρσορα σε μία συγκεκριμένη γωνία, με πάτημα του Shift κατά την εισαγωγή. Ο μηχανισμός εμπλέκεται κατά τη σχεδίαση ή την επεξεργασία ενός στοιχείου, όπως φαίνεται και από την παχιά ελαστική γραμμή που εμφανίζεται στην Κάτοψη ή από το υποθετικό περίγραμμα του στοιχείου που εμφανίζεται στο 3D Παράθυρο. Δεσμεύει προσωρινά την τιμή της πολικής γωνίας του κέρσορα στην Παλέτα Συντεταγμένων, χρησιμοποιώντας ένα από τα ζεύγη γωνιών που ορίστηκαν στον διάλογο Επιλογές > Περιβάλλον Εργασίας > Δεσμεύσεις και Οδηγοί Εισαγωγής.
Δείτε: Δεσμεύσεις και Οδηγοί Εισαγωγής.
Χρήση Δεσμεύσεων Κίνησης Δείκτη
Προβολή του Δείκτη με Δεσμεύσεις Κίνησης Δείκτη
Χρήση Δεσμεύσεων Κίνησης Δείκτη
Η δέσμευση της διεύθυνσης σχεδίασης σας βοηθά να ευθυγραμμίζετε με ακρίβεια ή να συνδέετε νέα στοιχεία. Για να χρησιμοποιήσετε το μηχανισμό Ζεύγους Γωνιών για τη σχεδίαση ενός νέου στοιχείου:
1.Βεβαιωθείτε ότι η Λειτουργία Έλξη Πλέγματος είναι απενεργοποιημένη.
Δείτε: Έλξη από Πλέγμα.
2.Κάντε κλικ για να αρχίσετε να σχεδιάζετε ένα στοιχείο.

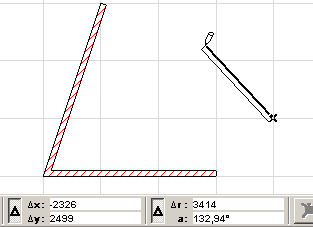

3.Μετακινήστε τον δείκτη από το αρχικό του σημείο και κρατήστε πατημένο το πλήκτρο Shift. Το Archicad θα αναζητήσει την πλησιέστερη ενεργή διεύθυνση δέσμευσης.
Προβολή του Δείκτη με Δεσμεύσεις Κίνησης Δείκτη

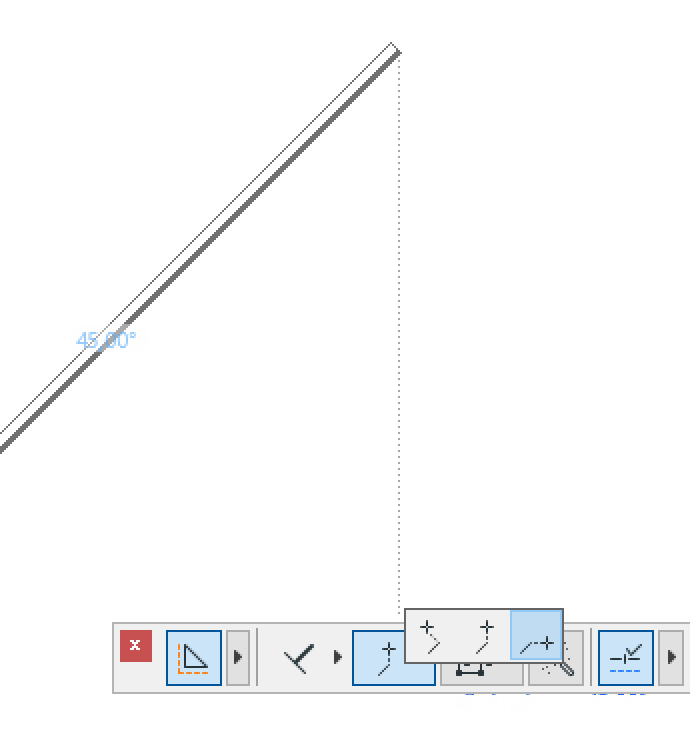

Όταν η διεύθυνση σχεδίασης (με πάτημα του Shift) είναι δεσμευμένη, μία εστιγμένη γραμμή συνδέει το ημιτελές στοιχείο με τη θέση του δείκτη.
Για εναλλαγή μεταξύ αυτών των επιλογών:
1.Εμφανίστε την Παλέτα Ελέγχου (Παράθυρα > Παλέτες > Παλέτα Ελέγχου).
2.Σχεδιάστε ένα διάνυσμα εισαγωγής στην οθόνη.
3.Πατήστε το Shift για να ενεργοποιήσετε μία δέσμευση.
Το pop-up Παραλλαγές Έλξης Δείκτη είναι τώρα ενεργό στην Παλέτα Ελέγχου. Πηγαίνετε τον κέρσορα σε αυτό το pop-up και επιλέξτε την παραλλαγή έλξης δείκτη που χρειάζεστε.
Δείτε: Παλέτα Ελέγχου.
•Κάθετα ως προς τη δεσμευμένη διεύθυνση
•Οριζόντια ως προς τη δεσμευμένη διεύθυνση
•Κατακόρυφα ως προς τη δεσμευμένη διεύθυνση
