Εμφάνιση στην Κάτοψη Πορτών/Παραθύρων
Εμφάνιση στην Κάτοψη: Συμβολική - Προβαλλόμενα

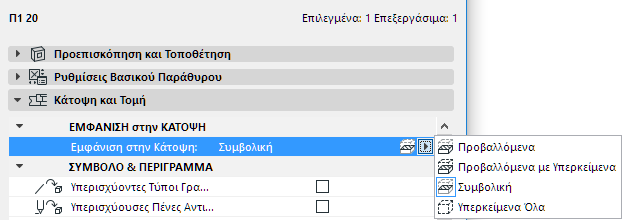

Στις Ρυθμίσεις Πόρτας/Παραθύρου χρησιμοποιήστε τον έλεγχο Εμφάνιση στην Κάτοψη για να καθορίσετε τον τρόπο εμφάνισης του ανοίγματος:
•Συμβολική (προκαθορισμένη ρύθμιση): Είναι το τυπικό σύμβολο του επιλεγμένου αντικειμένου.
•Υπερκείμενα Όλα: Εμφανίζεται το περίγραμμα ολόκληρου του στοιχείου με τα χαρακτηριστικά για τα υπερκείμενα του στοιχείου.
Σημείωση: Καθορίστε τα χαρακτηριστικά των Υπερκειμένων (τύπος γραμμής, πένα) στο πάνελ Κάτοψη και Τομή των Ρυθμίσεων Πόρτας/Παραθύρου.
Στην περίπτωση ενός κεκλιμένου τοίχου, μπορεί να θέλετε μία πιο ρεαλιστική εμφάνιση της τομής του παραθύρου: επιλέξτε είτε το Προβαλλόμενα, είτε το Προβαλλόμενα με Υπερκείμενα για να δείτε όλα τα μέρη του παραθύρου μέσα σε έναν κεκλιμένο τοίχο.
•Προβαλλόμενα: δείχνει το τεμνόμενο τμήμα του 3D μοντέλου του στοιχείου, συν το μη τεμνόμενο τμήμα του (προς τα κάτω).
•Προβαλλόμενα με Υπερκείμενα: δείχνει το τεμνόμενο τμήμα του 3D μοντέλου του στοιχείου (π.χ., όπως τέμνεται στο ύψος του Επιπέδου Τομής για Κάτοψη), συν το υπερκείμενο τμήμα του στοιχείου (δηλ. το τμήμα του στοιχείου που βρίσκεται πάνω από το Επίπεδο Τομής για Κάτοψη) και το μη τεμνόμενο (προς τα κάτω) τμήμα του.
Χαρακτηριστικά Πορτών/Παραθύρων
Υπάρχουν δύο τρόποι καθορισμού των χαρακτηριστικών (τύπος γραμμής, πένα, ράστερ) για Πόρτες/Παράθυρα στην Κάτοψη:
1.Χρησιμοποιήστε τα GDL χαρακτηριστικά (τύπος γραμμής, πένα, ράστερ) που ορίστηκαν στις Ρυθμίσεις Πόρτας/Παραθύρου (στο πάνελ Παράμετροι ή στο πάνελ Ειδικές Ρυθμίσεις της Γραφικής Διεπαφής). Αυτή η μέθοδος σας δίνει πάρα πολλές παραμέτρους γραμμής/ράστερ, παρέχοντάς σας μεγαλύτερο έλεγχο ακριβούς και λεπτομερούς εμφάνισης του ανοίγματος και κάθε συστατικού της ξεχωριστά.
2.Χρησιμοποιήστε το σύνολο 2D χαρακτηριστικών του ανοίγματος στο πάνελ Κάτοψη και Τομή των Ρυθμίσεων Πόρτας/Παραθύρου. Αυτή η μέθοδος εμπλέκει μειωμένο αριθμό παραμέτρων, για λόγους απλούστευσης.
Για λεπτομέρειες, δείτε: Υπερισχύοντα Χαρακτηριστικά GDL Αντικειμένου σε Πόρτες/Παράθυρα.
Επιλογές Άποψης Μοντέλου για Πόρτες και Παράθυρα
Οι ρυθμίσεις Επιλογές για Πόρτες και Επιλογές για Παράθυρα, στο πάνελ Κατασκευαστικά Στοιχεία (Έγγραφο > Άποψη Μοντέλου > Επιλογές Άποψης Μοντέλου) σας επιτρέπουν να εμφανίζετε στην Κάτοψη τις Πόρτες και τα Παράθυρα ολόκληρα, μόνο με περιγράμματα, σαν απλά ανοίγματα, με εμφανείς ή μη-εμφανείς τις διαστάσεις και τα σημάδια τους.
Δείτε: Επιλογές Άποψης Μοντέλου - Επιλογές για Κατασκευαστικά Στοιχεία.
Για να καθορίσετε την εμφάνιση των πόμολων Πόρτας/Παραθύρου και τις γραμμές ανοίγματος, χρησιμοποιήστε το πάνελ Επιλογές για GDL Αντικείμενα των Επιλογών Άποψης Μοντέλου.
