Ορισμός του Επιπέδου Παραθύρου/Πόρτας σε Κεκλιμένους ή Σύμπλοκους Τοίχους

Τα Παράθυρα και οι Πόρτες μπορούν να τοποθετηθούν σε οποιονδήποτε τύπο τοίχου, συμπεριλαμβανομένων των πολυγωνικών, κεκλιμένων και σύμπλοκων μορφών.

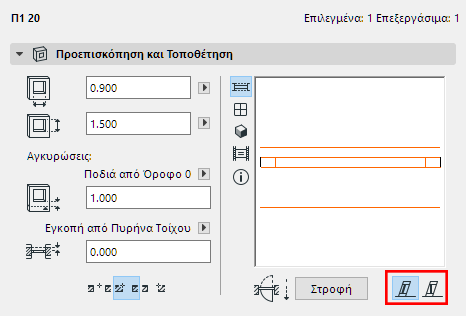

Εάν η μελέτη σας περιέχει κεκλιμένους τοίχους, χρησιμοποιήστε τα εικονίδια Επίπεδο Ανοίγματος Πόρτας/Παραθύρου (Πόρτα/Παράθυρο - Πάνελ Προεπισκόπηση και Τοποθέτηση) για να ορίσετε το επίπεδο των ανοιγμάτων είτε να συμπίπτει με το επίπεδο του τοίχου, είτε να παραμένει κατακόρυφο.

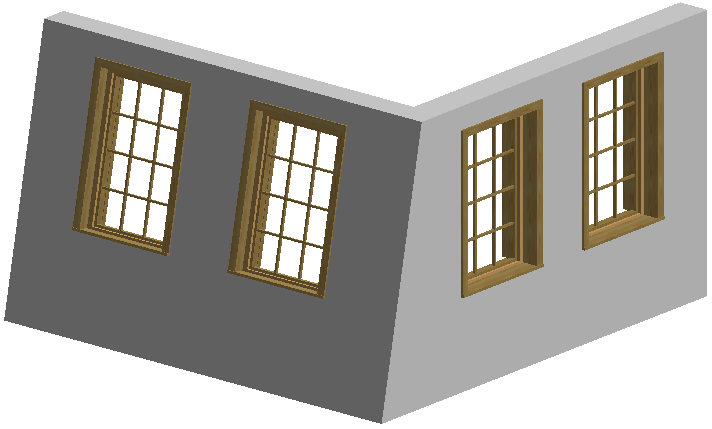

•Ίδιο με του Τοίχου: the κλίση του Παραθύρου/Πόρτας θα είναι αντίστοιχη του Τοίχου στον οποίο τοποθετούνται. Στους κεκλιμένους Τοίχους, το Παράθυρο/Πόρτα τοποθετείται με τη γωνία κλίσης του Τοίχου. Στους Διπλά-Κεκλιμένους Τοίχους, το Παράθυρο/Πόρτα ακολουθεί τη γωνία κλίσης που έχει η πλευρά του Τοίχου στην οποία τοποθετείται. Επομένως, αν μεταθέσετε το Παράθυρο/Πόρτα στην άλλη πλευρά του Τοίχου, η κλίση του θα αλλάξει αναλόγως.

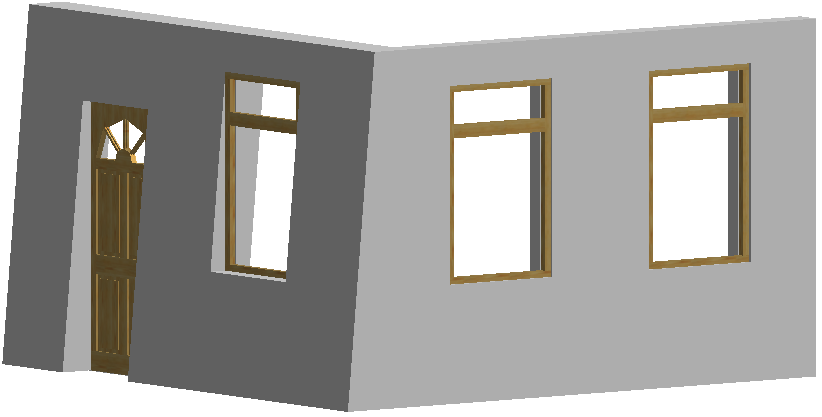

•Κατακόρυφο: το Παράθυρο/Πόρτα θα είναι κατακόρυφο, ανεξάρτητα από τον τύπο του τοίχου στον οποίο τοποθετείται.

Στους Τοίχους Σύμπλοκης Διατομής, η κλίση του Παράθυρου/Πόρτας καθορίζεται στο Διαχειριστή Διατομής: Χρησιμοποιήστε το Ριζόχαρτο Γρ. Αναφοράς Ανοιγμάτων στο πάνελ Ριζόχαρτα Σχεδίασης, για να καθορίσετε την κλίση του Παράθυρου/Πόρτας που τοποθετείται στο Σύμπλοκο Τοίχο (από Διατομή).

Για περισσότερες πληροφορίες, δείτε: Σύμπλοκες Διατομές.
