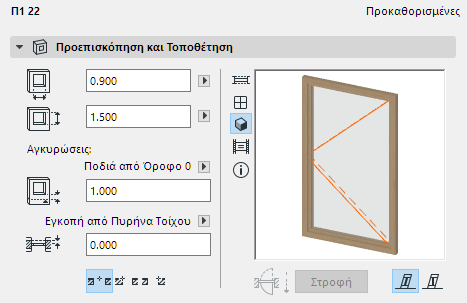

Πόρτα/Παράθυρο - Πάνελ Προεπισκόπηση και Τοποθέτηση

Χρησιμοποιήστε τα πεδία για να εισάγετε τις εξής τιμές για την Πόρτα/Παράθυρο:

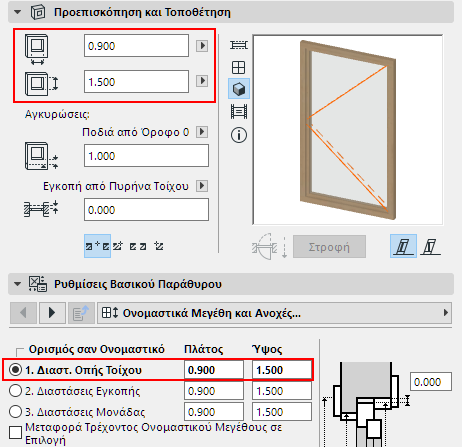

Πλάτος: Εισάγετε εδώ το Πλάτος του ανοίγματος.

Ύψος: Εισάγετε εδώ το Ύψος του ανοίγματος.

Σημείωση: Αυτές οι τιμές Πλάτους/Ύψους είναι οι τιμές για το Ονομαστικό Μέγεθος του παραθύρου, που μπορείτε να εισάγετε στο Πάνελ Γραφικής Διεπαφής "Ονομαστικά Μεγέθη και Ανοχές".

Τιμή Ποδιάς/Πρεκιού: Εισάγετε το ύψος της Ποδιάς ή του Πρεκιού της Πόρτας ή του Παραθύρου από το επιλεγμένο σημείο αναφοράς.

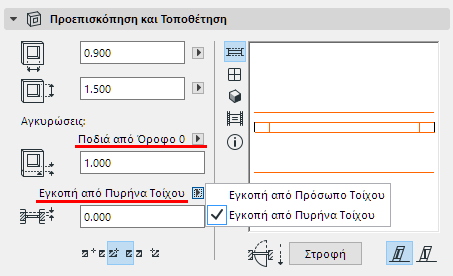

Καθορίστε το σημείο αναφοράς για την ποδιά ή το πρέκι, επιλέγοντάς το από το pop-up που είναι πάνω από το πεδίο της τιμής:

Δείτε επίσης: Στάθμη Ποδιάς ή Πρεκιού.

Εγκοπή: Εισάγετε το βάθος της Εγκοπής Πόρτας/Παραθύρου, εάν υπάρχει.

Αγκυρώστε την Εγκοπή στην έδρα ή στον πυρήνα του Τοίχου (την πλησιέστερη στρώση πυρήνα, εάν υπάρχουν αρκετές στρώσεις πυρήνα). Είναι η ίδια προσέγγιση με εκείνην του σύνθετου Τοίχου.

Δείτε επίσης: Αγκύρωση Εγκοπής.

Σημείωση: Η τιμή Εγκοπής, στο Πάνελ Προεπισκόπηση και Τοποθέτηση, είναι ίδια με την τιμή Βάθος Εγκοπής της καρτέλας Εγκοπή του πάνελ Ειδικές Ρυθμίσεις των Ρυθμίσεων Πόρτας/Παραθύρου.

Περιοχή Προεπισκόπησης

Δείτε επίσης: Επιλογές Προεπισκόπησης.

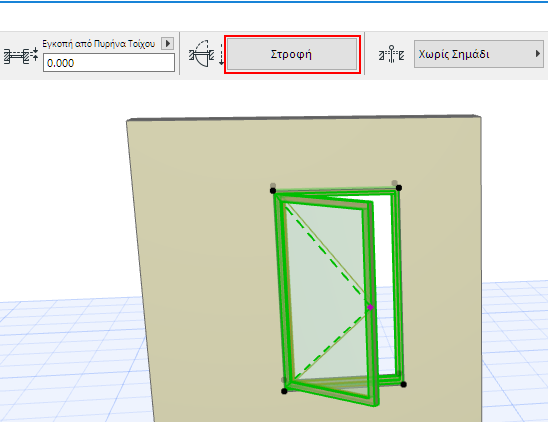

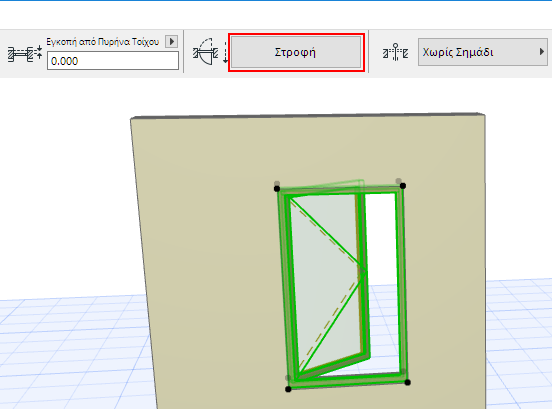

Το κουμπί Στροφή αλλάζει την κατεύθυνση ανοίγματος μίας επιλεγμένης πόρτας/παραθύρου από τη μία πλευρά στην άλλη, ενώ η κάσα του ανοίγματος παραμένει στη θέση της. Αυτό το κουμπί είναι διαθέσιμο και στην Παλέτα Πληροφοριών.

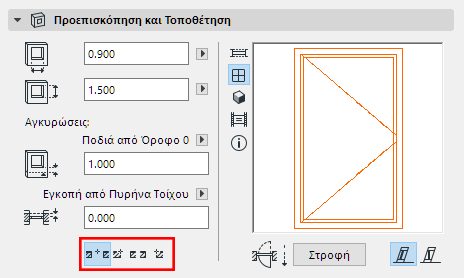

Σημείο Αγκύρωσης: Αυτός ο έλεγχος επηρεάζει τη μέθοδο που χρησιμοποιείτε για να τοποθετήσετε μία νέα Πόρτα/Παράθυρο. Σαν μέθοδο γεωμετρίας τοποθέτησης της Πόρτας/Παραθύρου, επιλέξτε είτε Κέντρο, είτε Πλευρά.

Κατά την τοποθέτηση του ανοίγματος σε έναν Τοίχο, μπορείτε να αλλάζετε Μεθόδους Γεωμετρίας (χρησιμοποιήστε τον έλεγχο Σημείο Τοποθέτησης από την Παλέτα Πληροφοριών, ή τη συντόμευσή του).

Δείτε επίσης: Τοποθέτηση Πορτών ή Παραθύρων.

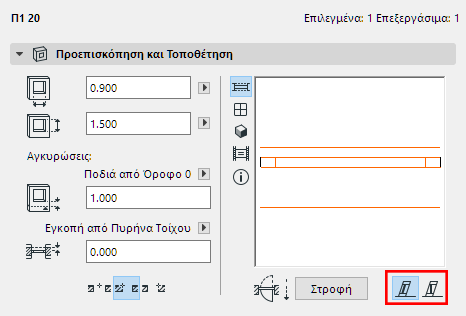

Επίπεδο Ανοίγματος: Αυτός ο έλεγχος έχει σημασία, όταν η πόρτα/παράθυρο τοποθετείται σε έναν κεκλιμένο τοίχο.

•Ίδιο με του Τοίχου: Το επίπεδο της πόρτας/παραθύρου θα είναι ίδιο (παράλληλο) με το επίπεδο του τοίχου.

•Κατακόρυφο: Η πόρτα/παράθυρο θα "κάθεται" κατακόρυφα, ανεξάρτητα από το επίπεδο του τοίχου στον οποίο τοποθετείται.

Για περισσότερες πληροφορίες, δείτε: Ορισμός του Επιπέδου Παραθύρου/Πόρτας σε Κεκλιμένους ή Σύμπλοκους Τοίχους.
