Ένα στοιχείο Σύμπλοκης Διατομής παράγεται από μία διατομή η οποία εξωθείται κατά τον κάθετο άξονα στο επίπεδο της διατομής.
Μπορείτε να χρησιμοποιήσετε ή να τροποποιήσετε μία προκαθορισμένη διατομή, ή να δημιουργήσετε μία νέα.
Το Archicad περιλαμβάνει ένα προκαθορισμένο σύνολο Διατομών, οι οποίες ορίζονται στο Επιλογές > Χαρακτηριστικά Στοιχείου> Διαχειριστής Διατομής.
Οι Διατομές είναι διαθέσιμες για Τοίχους, Υποστυλώματα, Δοκούς, Συστατικά Κιγκλιδώματος ή Στοιχεία Βιβλιοθήκης.
Σημείωση: Οι Διατομές για Στοιχεία Βιβλιοθήκης είναι διαθέσιμες μόνο για GDL στοιχεία που περιλαμβάνουν δυνατότητα επιλογής διατομής - όπως τα συστατικά Τοιχοπετάσματος και Σκάλας.
Όπως και σε άλλα κατασκευαστικά στοιχεία, η θεμελιώδης δομή μίας Διατομής πηγάζει από το Δομικό Υλικό της. Διάφορες υπερισχύουσες επιφάνειες είναι διαθέσιμες σε επίπεδο στοιχείου.

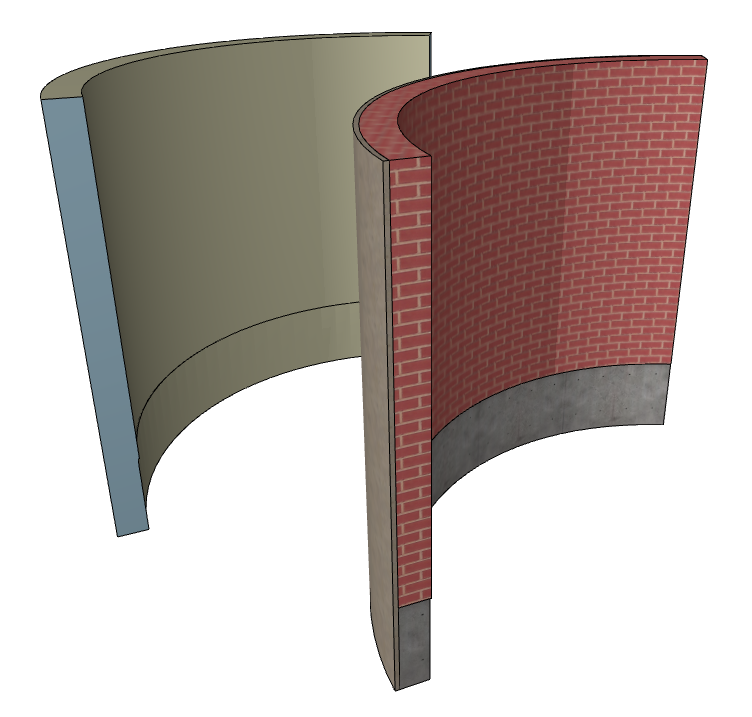

Για παράδειγμα, η ακόλουθη εικόνα δείχνει δύο καμπύλους τοίχους στους οποίους έχει εφαρμοστεί η διατομή “Οπτοπλινθοδομή με Πέδιλο”. Ο πίσω τοίχος χρησιμοποιεί - σε επίπεδο στοιχείου - υπερισχύουσες επιφάνειες στις επιφάνειες εξώθησης και στα άκρα.

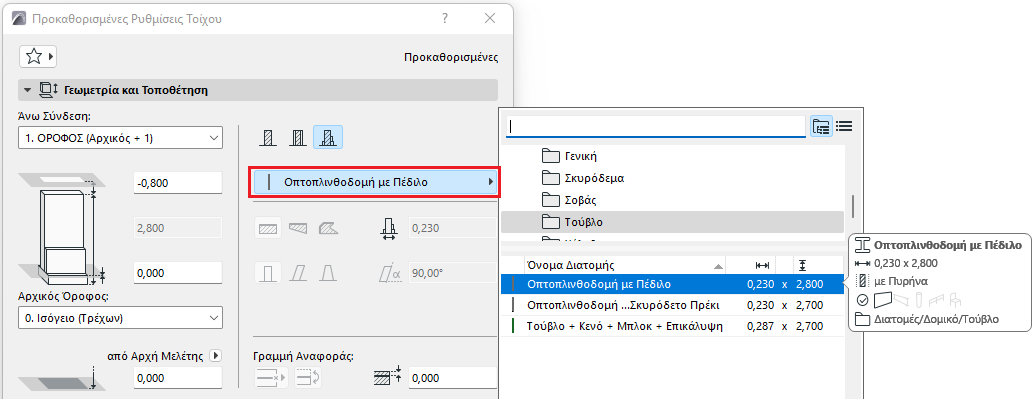

Μία αποθηκευμένη Σύμπλοκη Διατομή χρησιμοποιείται σαν ένα χαρακτηριστικό του στοιχείου (π.χ. Τοίχος ή Κιγκλίδωμα). Οι αποθηκευμένες διατομές εμφανίζονται στον διάλογο Ρυθμίσεων του αντίστοιχου εργαλείου.
Μπορείτε να εφαρμόσετε μία ειδική διατομή σε οποιοδήποτε επιλεγμένο στοιχείο στο παράθυρο μοντέλου, χωρίς να πρέπει να αποθηκευτεί σαν ένα χαρακτηριστικό.

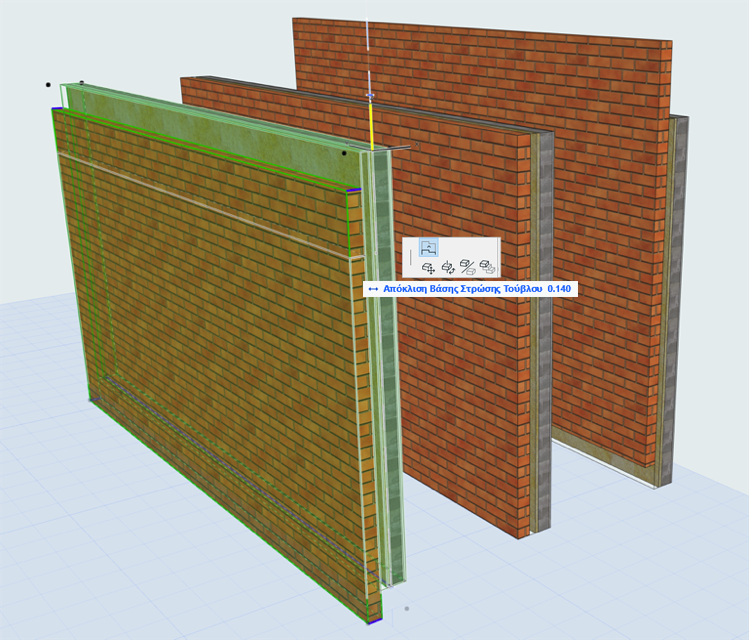

Οι διατομές Τοίχου, Υποστυλώματος και Δοκού μπορούν να έχουν καθορισμένους Τροποποιητές Πλευράς Απόκλισης: αυτές οι πλευρές ρυθμίζονται μεμονωμένα σε επίπεδο στοιχείου, ακόμα και εάν όλα τα στοιχεία χρησιμοποιούν την ίδια διατομή.
Διατομή Μπλοκ Τοίχου: Απόκλιση Επικάλυψης Τούβλου για κάθε Τοποθετημένο Στοιχείο
Διατίθενται ειδικές εντολές ΜικροΠαλέτας για συστολή/διαστολή και στροφή στοιχείων από διατομή.
Δημιουργία Σύμπλοκης Διατομής από Παράλληλα Στοιχεία
Χρήση Τυπικής Διατομής Χάλυβα σε Υποστύλωμα ή Δοκό
