Δημιουργία Σύμπλοκης Διατομής από Παράλληλα Στοιχεία
Μία γρήγορη μέθοδος δημιουργίας μίας σύμπλοκης διατομής είναι η χρήση του Επεξεργασία > Αναμόρφωση > Συγχώνευση Τοίχων/Υποστυλωμάτων/Δοκών.
Για να χρησιμοποιήσετε αυτήν την εντολή, σχεδιάστε στο παράθυρο μοντέλου πολλούς τοίχους, υποστυλώματα ή δοκούς. Τα στοιχεία πρέπει να είναι του ίδιου τύπου και παράλληλα μεταξύ τους. Στην περίπτωση καμπύλων τοίχων ή δοκών, πρέπει να είναι ομόκεντροι-ες.
Η εκτέλεση της εντολής δημιουργεί ένα νέο στοιχείο από διατομή, που αντικαθιστά τα αρχικά στοιχεία. Το νέο σύμπλοκο στοιχείο θα έχει τόσο μήκος, όσο είναι το συνδυασμένο μήκος των αρχικών στοιχείων, και θα κληρονομεί τα χαρακτηριστικά του αρχικού καθώς οποιωνδήποτε ανοιγμάτων τοίχου.
Εξ ορισμού, η νέα διατομή ονομάζεται “ειδική” αλλά μπορεί να ανοίξει στον Επεξεργαστή Διατομής, να τροποποιηθεί και να αποθηκευτεί με ένα νέο όνομα.

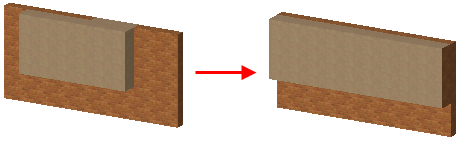

Για συγχώνευση δύο ή περισσότερων παράλληλων Ευθύγραμμων Τοίχων, χρησιμοποιήστε την εντολή Συγχώνευση Τοίχων (μενούΕπεξεργασία > Αναμόρφωση) σε αυτούς. Οι Τοίχοι θα γίνουν ίσου μήκους και η διατομή του Τοίχου που θα προκύψει θα είναι η ενοποίηση των διατομών των δύο Τοίχων. Τα σώματα των δύο Τοίχων δεν είναι απαραίτητο να εφάπτονται, αλλά μπορούν να απέχουν μεταξύ τους. Αυτή η εντολή δεν λειτουργεί σε Τραπεζοειδείς ή Πολυγωνικούς Τοίχους.
Η εντολή Συγχώνευση Υποστυλωμάτων (μενούΕπεξεργασία > Αναμόρφωση) σας επιτρέπει να συγχωνεύσετε δύο ή περισσότερα Υποστυλώματα, των οποίων οι άξονες είναι παράλληλοι μεταξύ τους. Όταν ικανοποιείται αυτή η συνθήκη, όλοι οι τύποι Υποστυλωμάτων (Κατακόρυφα, Κεκλιμένα, Ειδικής Διατομής) μπορούν να συγχωνευτούν. Την ίδια στιγμή, Μπορούν να συγχωνευτούν περισσότερα από δύο Υποστυλώματα.

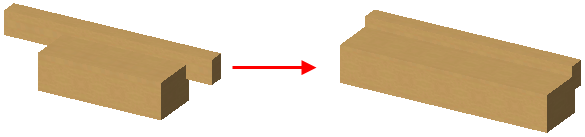

Χρησιμοποιήστε την εντολή Συγχώνευση Δοκών (μενού Επεξεργασία > Αναμόρφωση) για να συγχωνεύσετε δύο ή περισσότερες Δοκούς (Οριζόντιες, Κεκλιμένες, ή Ειδικής Διατομής) των οποίων οι άξονες είναι παράλληλοι μεταξύ τους. Στην περίπτωση καμπύλων Δοκών, πρέπει να είναι ομόκεντροι.
