3D Προβολές

Το Archicad μπορεί να παράγει αξονομετρικά (παράλληλες προβολές) και προοπτικά.

Οι αξονομετρικές προβολές δείχνουν αυτόματα ολόκληρο το μοντέλο στο κέντρο της άποψης. Τα προοπτικά καθορίζονται από έναν παρατηρητή και έναν στόχο.

Όταν είναι ενεργό το 3D Παράθυρο, η Παλέτα 3D Προεπισκόπησης Πλοηγού περιέχει μία μικρογραφία ολόκληρης της άποψης τη μελέτης. Αυτό επιτρέπει τη γρήγορη τροποποίηση των Ρυθμίσεων 3D Προβολής, προοπτικής ή παράλληλης (αξονομετρικό). Μπορείτε να ρυθμίσετε τον οπτικό Κώνο ή να αλλάξετε το αξονομετρικό, ενώ διατηρείτε μία γενική άποψη της μελέτης.

Δείτε: Προεπισκόπηση Πλοηγού (3D).

Ρυθμίσεις 3D Προβολής

Για να ανοίξετε αυτές τις ρυθμίσεις, κάντε ένα από τα εξής:

•Χρησιμοποιήστε το θεματικό μενού από το 3D παράθυρο ή από τη γραμμή καρτελών

•Χρησιμοποιήστε τις γραμμές εργαλείων 3D Οπτικοποίηση ή Απλό 3D

•Χρησιμοποιήστε τις εντολές του μενού Άποψη > Επιλογές 3D Άποψης

Το όνομα και τα περιεχόμενα του διαλόγου εξαρτώνται από τον τύπο προβολής:

•Ρυθμίσεις Παράλληλων Προβολών ή

•Ρυθμίσεις Προοπτικής Προβολής.

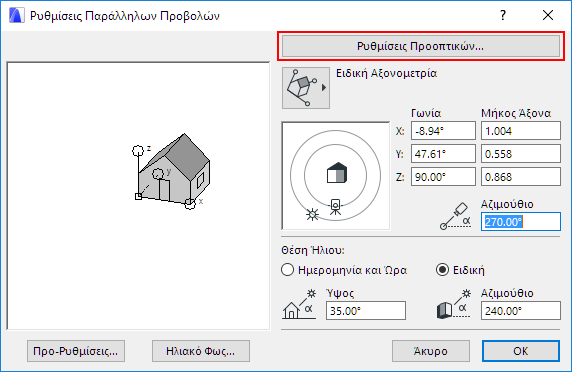

Η μετάβαση από τον ένα διάλογο ρυθμίσεων στον άλλο γίνεται εύκολα με το κουμπί στην πάνω δεξιά γωνία του διαλόγου Ρυθμίσεις Προβολής.

Πώς να Αλλάζετε μεταξύ Αξονομετρικών και Προοπτικών Απόψεων

Κάντε μία από τις ακόλουθες ενέργειες:

•Χρησιμοποιήστε τη γραμμή καρτελών του 3D παραθύρου

•τις προκαθορισμένες συντομεύσεις:

Ctrl+F3 (Cmd+F3) = Αξονομετρία

Shift+F3 (Alt+F3) = Προοπτική

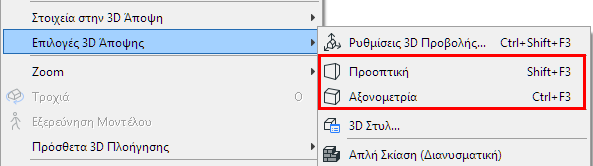

•τις διαθέσιμες εντολές από το Άποψη > Επιλογές 3D Άποψης:

•τη γραμμή εργαλείων 3D Απεικόνιση:

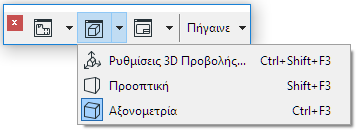

•Γραμμή εργαλείων Μικρός Πλοηγός:

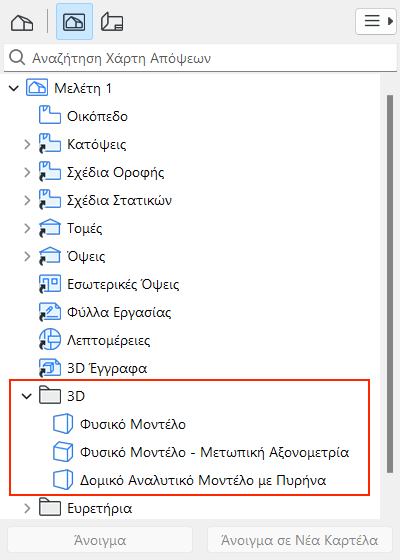

•Πλοηγός:

Πώς να Απομνημονεύσετε μία 3D Προβολή

Για να απομνημονεύσετε τις προβολές που εμφανίζονται στο 3D Παράθυρο, μπορείτε να:

•Χρησιμοποιήστε τις συνήθεις εντολές Αποθήκευσης Άποψης από το θεματικό μενού του Πλοηγού ή της Γραμμής Καρτελών. Αυτό θα δημιουργήσει μία άποψη (προοπτικό ή αξονομετρικό), βασισμένη στην προβολή που έχετε ρυθμίσει για το 3D Παράθυρο. Η νέα άποψη θα προστεθεί στον Χάρτη Απόψεων του Πλοηγού.

•Προσθέσετε το τρέχον προοπτικό στον Χάρτη Μελέτης, χρησιμοποιώντας την εντολή Άποψη > Πρόσθετα 3D Πλοήγησης > Τοποθέτηση Κάμερας στη Διαδρομή. Μία κάμερα που αντιστοιχεί στο τρέχον προοπτικό θα εμφανιστεί στην Κάτοψη.

Δείτε επίσης: Κάμερες.

•Προσθέσετε την τρέχουσα αξονομετρική (παράλληλη) προβολή στη σειρά των Προ-Ρυθμισμένων απόψεων, χρησιμοποιώντας την εντολή Άποψη > Πρόσθετα 3D Πλοήγησης > Προσθήκη Τρέχουσας Προβολής.

Δείτε επίσης: Προ-Ρυθμίσεις Προβολών και Πρόσθετα 3D Πλοήγησης.
