Δημιουργία ενός Σχεδίου Φύλλου Εργασίας με Πηγή το Μοντέλο

Για τη δημιουργία ενός Φύλλου Εργασίας που πηγάζει από το μοντέλο, τοποθετήστε ένα σημάδι Φύλλου Εργασίας σε ένα από τα εξής παράθυρα: Κάτοψη, Τομή/Όψη/Εσωτερική Όψη, Φύλλο Εργασίας ή Λεπτομέρεια.

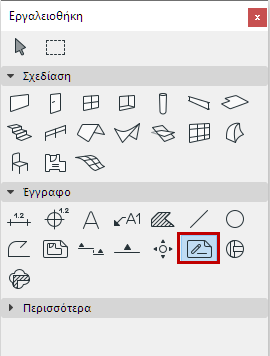

1.Ενεργοποιήστε το εργαλείο Φύλλο Εργασίας.

2.Στην Παλέτα Πληροφοριών ή στις Προκαθορισμένες Ρυθμίσεις Λεπτομέρειας, βεβαιωθείτε ότι είναι επιλεγμένο το “Δημιουργία νέου σ-άποψης Φύλλου Εργασίας”.

3.Από την Παλέτα Πληροφοριών επιλέξτε οποιαδήποτε Μέθοδο Γεωμετρίας:

•Μέθοδος εισαγωγής Χωρίς Όρια (Αποτύπωση Οθόνης): Η πρώτη μέθοδος εισαγωγής στην παλέτα πληροφοριών του Φύλλου Εργασίας χρησιμοποιεί τη μέθοδο ενός μόνο κλικ. Επιλέξτε αυτό το εικονίδιο και μετά κάντε κλικ οπουδήποτε στο ενεργό παράθυρο της μελέτης. Θα δημιουργηθεί ένα Φύλλο Εργασίας, βασισμένο στο περιεχόμενο ολόκληρου του παραθύρου.

•Μέθοδος εισαγωγής Βάσει Περιοχής: Χρησιμοποιήστε μία από τις μεθόδους γεωμετρίας - Πολύγωνο, Ορθογώνιο ή Ορθογώνιο με στροφή - για να ορίσετε την περιοχή του Φύλλου Εργασίας.

4.Σχεδιάστε το όριο του Φύλλου Εργασίας και κάντε κλικ για να ολοκληρωθεί.

5.Μετά από τη σχεδίαση των ορίων του Φύλλου Εργασίας, κάντε κλικ στο σχέδιο με τον κέρσορα-Σφυρί για να τοποθετήσετε το Σημάδι Φύλλου Εργασίας.

Σημείωση: Τα τύπου-πηγή σημάδια Φύλλου Εργασίας διακρίνονται στην οθόνη από ένα προαιρετικό ημιδιαφανές ράστερ. (Χρησιμοποιήστε το Άποψη > Επιλογές Εμφάνισης στην Οθόνη > Τονισμός Πηγαίων Σημαδιών για να ενεργοποιηθεί ή όχι αυτό το ράστερ διάκρισης όλων των σημαδιών πηγής. Το χρώμα αυτού του τονισμού μπορεί να οριστεί στο Επιλογές > Περιβάλλον Εργασίας > Περισσότερες Επιλογές).

6.Δημιουργείται ένα νέο σ-άποψης Φύλλου Εργασίας και εμφανίζεται στον Χάρτη Μελέτης του Πλοηγού.

Για να καθορίσετε τις πληροφορίες αναφοράς που εμφανίζονται σε ένα τύπου-πηγή σημάδι Φύλλου Εργασίας:

Δείτε: Καθορισμός Αναφοράς Σημαδιού για Σημάδι Πηγής.

Άλλες πληροφορίες για το νέο σ-άποψης Φύλλου Εργασίας - Σημάδια και πληροφορίες Αναφοράς του - καθορίζονται στις Ρυθμίσεις Φύλλου Εργασίας.

Δείτε: Ρυθμίσεις Εργαλείου Φύλλου Εργασίας και Λεπτομέρειας.
