1.Ενεργοποιήστε το εργαλείο Γραμμική Διάσταση (Διαστασιολόγηση).
2.Πηγαίνετε τον κέρσορα στο στοιχείο του οποίου θέλετε τη διάσταση. Η οπτική πληροφόρηση (τονισμός) σας επιτρέπει να διακρίνετε το στοιχείο που θα διαστασιολογηθεί.

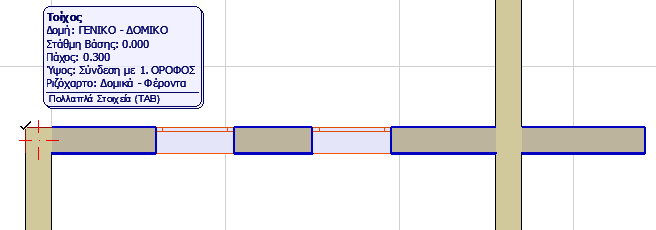

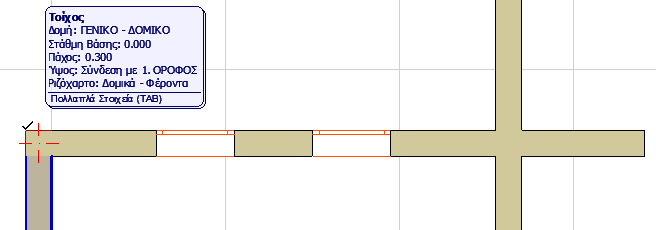

Εάν ο κέρσορας αιωρείται πάνω από πολλά στοιχεία, το Ταμπελάκι σας προτρέπει να πατήσετε το πλήκτρο Tab για να τονίσετε κυκλικά τα στοιχεία.

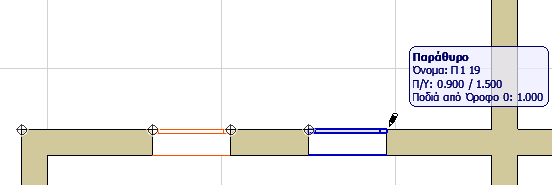

3.Κάντε κλικ κατά μήκος του στοιχείου που θέλετε να διαστασιολογήσετε για να τοποθετηθούν προσωρινά σημεία αναφοράς, όπου θα πρέπει να αρχίζουν και να τελειώνουν τα τμήματα διάστασης. Κατά την πρόοδο της διαδικασίας, το στοιχείο στο οποίο ανήκει το σημείο αναφοράς είναι τονισμένο.
4.Εάν χρειαστεί, ανακαλέστε οποιοδήποτε σημείο αναφοράς κάνοντας πάλι κλικ σε αυτό.
5.Κάντε διπλό-κλικ μόλις τοποθετήσετε το τελευταίο σημείο αναφοράς.

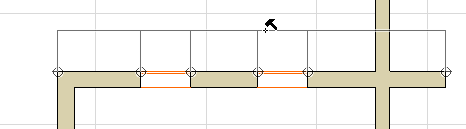

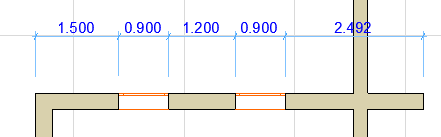

6.Κάντε κλικ με τον κέρσορα Σφυρί, εκεί που θέλετε να εμφανιστεί η αλυσίδα διάστασης.
