Σημάνσεις Σύμβολο με Πληροφορίες Στοιχείου

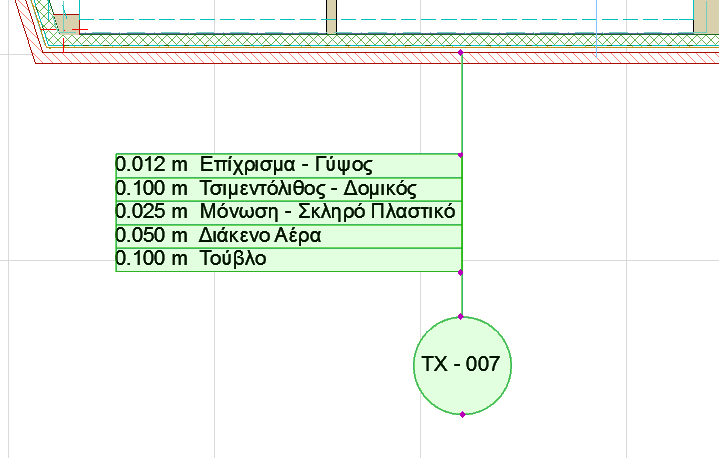

Οι Σημάνσεις Σύμβολο μπορεί να περιέχουν οποιαδήποτε πληροφορία στο σχέδιο, για παράδειγμα τις στρώσεις ενός σύνθετου Τοίχου.
Οι Σημάνσεις Σύμβολο είναι GDL Αντικείμενα. Μαζί με τις Σημάνσεις Κειμένου/ΑυτοΚειμένου, είναι διαθέσιμες από το pop-up Εργαλείο Δείκτης (Σήμανση) και τις Ρυθμίσεις Εργαλείου Δείκτης (Σήμανση).
Οι σημάνσεις που ακολουθούν είναι οι τυπικές Σημάνσεις Σύμβολο που βρίσκονται στη Διεθνή Βιβλιοθήκη του Archicad. Σημάνσεις που παρέχονται με άλλες τοπικές βιβλιοθήκες του Archicad μπορεί να διαφέρουν, ώστε να καλύπτουν τοπικά πρότυπα.
|
Σημάνσεις Σύμβολο και Εμφανιζόμενα Δεδομένα |
||
|
|
ΣΜ Ταξινόμηση και Ιδιότητες |
Παράμετροι Στοιχείου ΣΜ Ταξινόμηση και Ιδιότητες IFC Ιδιότητες |
|
|
ΣΜ Ταξινόμηση και Ιδιότητες Συστατικού |
Ταξινόμηση και Ιδιότητες των Συστατικών |
|
|
ΣΜ Όνομα Διατομής ή Σύνθετης Δομής |
Στοιχείο / ID Διασύνδεσης |
|
|
ΣΜ Διάσταση |
Διαστάσεις Εμβαδόν Όγκος |
|
|
Σφραγίδα Πόρτας Παραθύρου |
Στοιχείο / ID Διασύνδεσης Διαστάσεις Επιφάνειες |
|
|
ΣΜ Όψη |
Διαστάσεις Όψης |
|
|
ΣΜ Γενική |
Στοιχείο / ID Διασύνδεσης Όνομα Διαστάσεις Όψης Διαστάσεις Εμβαδόν Όγκος Λίστα Στρώσεων Σύνθετη Δομή / Διατομή / Όνομα Δομικού Υλικού Επιφάνειες |
|
|
ΣΜ Άνοιγμα |
ID Πόρτας/Παραθύρου Διαστάσεις Ιδιότητες |
|
|
ΣΜ Ιδιότητα |
Στοιχείο / ID Διασύνδεσης Όνομα Τιμές Ιδιοτήτων |
|
|
ΣΜ Λίστα Στρώσεων |
Ιδιότητες Δομικού Υλικού Στοιχείο / ID Διασύνδεσης Διαστάσεις Λίστα Στρώσεων |
|
|
ΣΜ Περιγραφή Σκάλας |
Διαστάσεις Παράμετροι |
|
|
ΣΜ Διάσταση Σκάλας |
Συγκεκριμένες Διαστάσεις Σκάλας (Πλάτος, Ύψος Ριχτιού, Βάθος Πορείας, ή Ρίχτια) |
|
|
ΣΜ Επιφάνεια |
Επιφάνειες |
|
|
ΣΜ ΧΩΡΟΣ |
Όνομα Χώρου, Αριθμός, Υπολογισμένο Εμβαδόν |
Δείτε επίσης: Σήμανση Τοιχοπετασμάτων.
Δείτε επίσης: Επιλέξτε Επιφάνεια (για ΣΜ Επιφάνεια).
Δεν τοποθετούνται όλες οι σημάνσεις σε όλους τους τύπους στοιχείων. Για παράδειγμα, εάν επισυνάψετε κατά λάθος μία Σφραγίδα Πόρτας Παραθύρου σε ένα Υποστύλωμα, ένα “υποκατάσταστο” κείμενο θα σας πληροφορήσει για αυτό το λάθος.

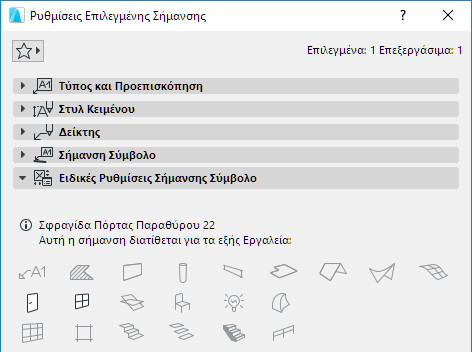

Σημείωση: Για κάθε σήμανση, οι Ειδικές Ρυθμίσεις Σήμανσης παρέχουν πληροφορίες για τους τύπους στοιχείου στους οποίους μπορούν να εφαρμοστούν.
Για περισσότερες πληροφορίες, δείτε: Ειδικές Ρυθμίσεις για Σημάνσεις Σύμβολο.
Μπορείτε επίσης να δημιουργείτε δικές σας Σημάνσεις, με αποθήκευση 2D σχεδιαστικών στοιχείων, συμπεριλαμβανομένων των ΑυτοΚειμένων.
