Ροή Εργασίας Πινακιδοποίησης: Μεγαλύτερες Μελέτες

Στις μεγαλύτερες αρχιτεκτονικές πρακτικές που χειρίζονται μεγάλες και πολλών κτηρίων μελέτες, ίσως είναι πιο πρακτικό να διασπάσετε τη μεγάλη μελέτη σε μικρότερες οντότητες. Κάθε μία από αυτές τις δευτερεύουσες οντότητες (για παράδειγμα, κτήρια στο ίδιο οικόπεδο) θα συνιστά ένα αρχείο μελέτης, το οποίο μπορεί να συνεχίσει να αναφέρεται σε ένα σύνολο υποδειγμάτων, ΤΕΜΑΧΙΩΝ και βιβλιοθηκών.

Εντούτοις, η τεκμηρίωση θα εκτείνεται σε ολόκληρη τη μελέτη, παίρνοντας σχέδια από όλα τα αρχεία μελέτης.

Σε αυτήν την περίπτωση, είναι σημαντικό να ορίσετε ένα Βιβλίο Πινακίδων που θα συγκεντρώνει απόψεις και αρχεία που πηγάζουν από όλα τα αρχεία μελέτης που συνθέτουν το έργο.

Υπάρχουν βασικά τρεις λύσεις:

Μεμονωμένο Αρχείο που Περιέχει Μοντέλο και Βιβλίο Πινακίδων

Αν υπάρχει ένα μεγάλο κύριο αρχείο στη μελέτη με ένα ή δύο μικρότερα πρόσθετα αρχεία, μπορείτε προαιρετικά να διαμορφώσετε τη δομή του βιβλίου Πινακίδων στο μεγαλύτερο αρχείο, όπως θα κάνατε στο παραπάνω μοντέλο μεμονωμένου αρχείου και μετά να ανοίξετε τα μικρότερα αρχεία, να εντοπίσετε τις απόψεις τους στον Οργανωτή και να τα προσθέσετε στο Βιβλίο Πινακίδων.

Δείτε: Τοποθέτηση άποψης από εξωτερική μελέτη Archicad (Επιλογέας Μελέτης Πλοηγού).

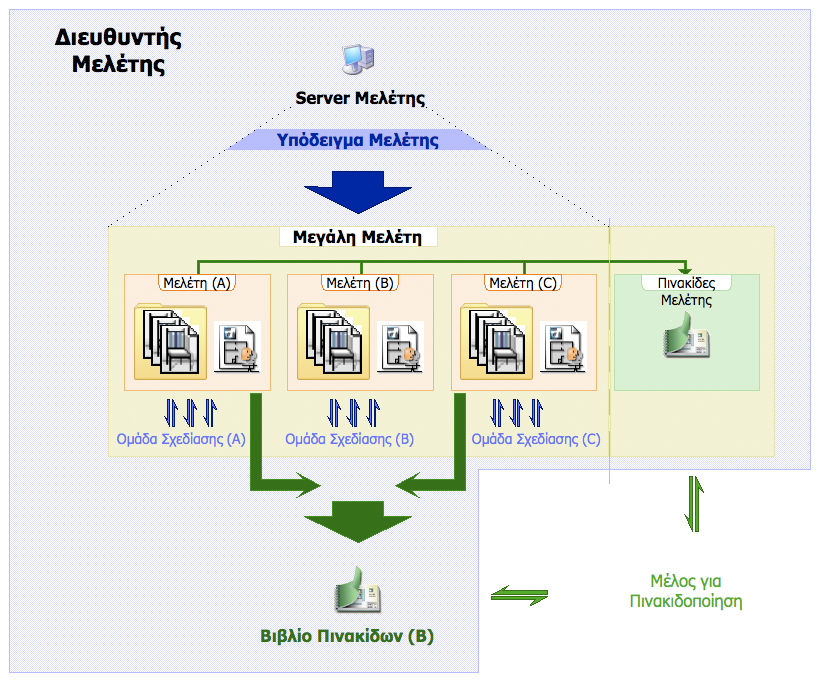

Πολλά Αρχεία Μελέτης, με Ξεχωριστό Αρχείο Μόνο για το Βιβλίο Πινακίδων

Αν υπάρχουν περισσότερα αρχεία μελέτης του ίδιου περίπου μεγέθους και πολυπλοκότητας, είναι προτιμότερο να δημιουργήσετε ένα πρόσθετο αρχείο μελέτης που δεν θα περιέχει κανένα κατασκευαστικό στοιχείο παρά μόνο το Βιβλίο Πινακίδων. Ακολούθως, μπορείτε να ανοίξετε ένα-ένα τα άλλα αρχεία και να τοποθετήσετε τις απόψεις τους στο Βιβλίο Πινακίδων, δημιουργώντας ενδεχομένως ένα υποσύνολο (φάκελο) για κάθε μία από αυτές ή καθορίζοντας μία άλλη ειδική ιεραρχική δομή.

Όταν στο μοντέλο πολλών αρχείων ενεργοποιείται μία πινακίδα, το Archicad τσεκάρει αν περιέχει σχέδια που πηγάζουν από αρχεία μελέτης, άλλα από αυτό που είναι ενεργό. Αν υπάρχουν, τότε θα αρχίσει η ενημέρωση εκείνων των σχεδίων που ο τύπος ενημέρωσής τους είναι αυτόματος. Αν το αρχείο που περιέχει το δεδομένο σχέδιο είναι ανοικτό σε άλλη συνεδρία του Archicad, η ενημέρωση γίνεται αμέσως. Αν το αρχείο που περιέχει το δεδομένο σχέδιο δεν είναι ανοικτό, τότε θα φορτωθεί μία άλλη συνεδρία του Archicad για να το ανοίξει.

Πολλά Αρχεία Μελέτης, Ξεχωριστό Βιβλίο Πινακίδων, Ξεχωριστά Σχέδια (PMK Αρχεία)

Αυτή η ροή εργασίας μπορεί να είναι πρόσφορη όταν αρκετά άτομα, μέσα από ένα δίκτυο, εργάζονται παράλληλα στο μοντέλο και στην τεκμηρίωση.

Σε αυτήν τη ροή εργασίας, όπως και στην προηγούμενη, το μεν μοντέλο βρίσκεται σε ένα ή περισσότερα αρχεία μελέτης, το δε Βιβλίο Πινακίδων σε ένα ξεχωριστό αρχείο μελέτης. Εντούτοις, η διαδικασία Πινακιδοποίησης είναι διαφορετική: Οι Πινακίδες θα περιέχουν Σχέδια που πηγάζουν από ένα εξωτερικό αρχείο και όχι άμεσα συνδεδεμένα με απόψεις μελέτης.

Ως συνήθως, ο σχεδιαστής του μοντέλου θα δημιουργεί απόψεις στο αρχείο Archicad. Αντί να τοποθετεί αυτές τις απόψεις άμεσα μέσα στην Πινακίδα, θα χρησιμοποιεί τον Εκδότη για την αποθήκευση ή τη φόρτωση των απόψεων σε διάταξη PMK, μία εγγενή διάταξη σχεδίου Archicad που χρησιμοποιεί λιγότερο χώρο στον δίσκο σε σχέση με πολλές άλλες διατάξεις.

Δείτε: Διατάξεις Αρχείων Εκδότη.

Ο αρχιτέκτονας που έχει την ευθύνη του Βιβλίου Πινακίδων θα τοποθετήσει στη συνέχεια αυτά τα PMK σχέδια στην Πινακίδα, χρησιμοποιώντας το Εργαλείο Σχέδιο ή την εντολή Αρχείο > Εξωτερικό Περιεχόμενο > Τοποθέτηση εξωτερικού Σχεδίου.

Δείτε: Τοποθέτηση εξωτερικού αρχείου Σχεδίου (πολλαπλές μέθοδοι).

Αυτά τα τοποθετημένα Σχέδια, όπως και κάθε άλλο Σχέδιο είναι είτε Αυτόματης, είτε Χειροκίνητης ενημέρωσης. Η πηγή τους είναι το PMK αρχείο. Συνεπώς, είναι ευθύνη του σχεδιαστή του μοντέλου να διασφαλίσει ότι κάθε φορά που μία άποψη Archicad τροποποιείται, το PMK αρχείο που δημιουργείται από αυτήν την άποψη επίσης αντικαθίσταται, ώστε τα Σχέδια που είναι συνδεδεμένα με αυτά τα PMK αρχεία να είναι πάντα ενημερωμένα.

Πλεονεκτήματα αυτής της ροής εργασίας:

•Η ενημέρωση της τεκμηρίωσης μπορεί να είναι ταχύτερη, επειδή συνεπάγεται την ενημέρωση ενός αρχείου μικρού μεγέθους κάθε φορά.

•Το άνοιγμα του Βιβλίου Πινακίδων μπορεί να είναι συντομότερο, επειδή τα PMK αρχεία που χρησιμοποιούνται σαν πηγές των Σχεδίων βρίσκονται εκτός του αρχείου μελέτης.

•Αν τα Σχέδια που βασίζονται σε διάταξη PMK έχουν οριστεί για Αυτόματη Ενημέρωση, τότε θα ενημερώνονται αυτόματα κατά την Έκδοση της Πινακίδας.

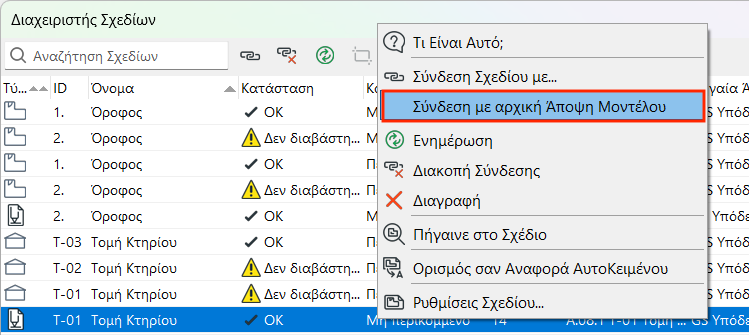

Αν είναι απαραίτητο, μπορείτε να διακόψετε τη σύνδεση του Σχεδίου με PMK αρχείο και να επανασυνδέσετε το Σχέδιο με την αρχική του άποψη μοντέλου. Για να το πετύχετε, επιλέξτε το PMK αρχείο(α) στον Διαχειριστή Σχεδίων (διατίθεται και πολλαπλή επιλογή) και χρησιμοποιήστε από το θεματικό μενού την εντολή: Σύνδεση με αρχική Άποψη Μοντέλου.
