Εάν επιλέξατε Αποθήκευση στον διάλογο Ιδιότητες Συνόλου Εκδότη:

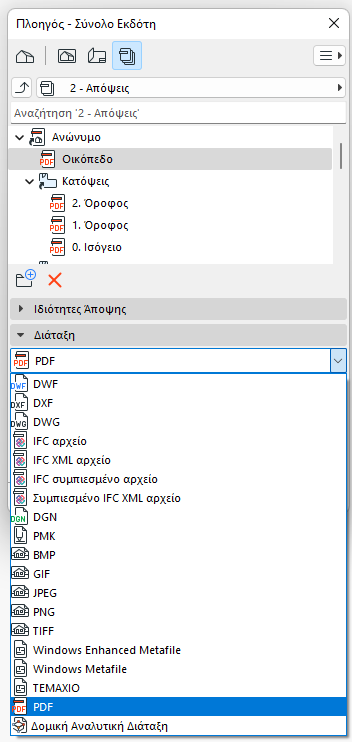

Χρησιμοποιήστε την καρτέλα Διάταξη για να επιλέξετε μία διάταξη εικόνας για την αποθήκευση του στοιχείου, είτε μεμονωμένα είτε ανά φάκελο.
•Οι διαθέσιμες μορφές εξαρτώνται από την άποψη που εκδίδετε (π.χ. 3D μοντέλο ή 2D λίστα κ.λπ.)
•Ανάλογα με τη διάταξη: επιλέξτε έναν Μεταφραστή ή/και κάντε κλικ στο Επιλογές για πρόσθετες ρυθμίσεις
Διάταξη PDF
Δύο σελίδες επιλογών είναι προσβάσιμες: Επιλογές Εγγράφου και Επιλογές Σελίδας.
Δείτε: Δημιουργία Εξαγωγής PDF Χρησιμοποιώντας τον Εκδότη.
Διάταξη PMK
Η διάταξη PMK είναι μία εγγενής διάταξη σχεδίου Archicad που χρησιμοποιεί λιγότερο χώρο στον δίσκο, σε σχέση με πολλές άλλες διατάξεις. Η αποθήκευση απόψεων σε διάταξη PMK μπορεί να είναι μία ικανοποιητική ροή εργασίας, εφόσον ή μελέτη σας έχει διαιρεθεί σε πολλά αρχεία (π.χ. Μοντέλο.pln και Τεκμηρίωση.pln).
Δείτε: Ροή Εργασίας Πινακιδοποίησης: Μεγαλύτερες Μελέτες.
Επιλέξτε έναν DXF-DWG Μεταφραστή για να ελέγξετε το περιεχόμενο της προς έκδοση εξαγωγής.
Δείτε: Διαμόρφωση Μετάφρασης DXF-DWG.
Διάταξη DXF: Συγχώνευση σε ένα DXF αρχείο

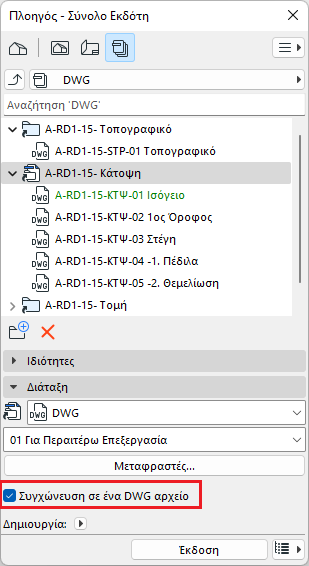

Αν όλα τα στοιχεία ενός φακέλου είναι Πινακίδες και εφόσον ολόκληρος ο φάκελος οριστεί σε διάταξη DWG, εμφανίζεται ένα πρόσθετο κουτάκι τσεκαρίσματος: Συγχώνευση σε ένα DWG αρχείο. Αν χρησιμοποιήσετε αυτήν την επιλογή:
•Το αρχείο DWG που προκύπτει θα περιέχει τόσα "Paper Spaces", όσα και ο αριθμός των Πινακίδων που συνιστούν τα στοιχεία του Συνόλου Εκδότη. Επομένως, τα περιεχόμενα ενός ολόκληρου Βιβλίου Πινακίδων μπορούν να αποθηκευτούν σε ένα μόνο αρχείο DWG.
Διάταξη DWF: Περικοπή εικόνας στο επίπεδο του Zoom
Εάν η διάταξη έκδοσης είναι DWF: μπορείτε να επιλέξετε Περικοπή εικόνας στο επίπεδο του zoom για να περικόψετε την εικόνα στο τρέχον zoom της Κάτοψης.
Όταν εξάγετε μία άποψη Archicad για χρήση από το AutoCAD, μπορείτε να εξασφαλίσετε ότι εξάγεται μόνον ένα επιλεγμένο μέρος της άποψης: Εκδώστε πρώτα την άποψη σε διάταξη DWF σε έναν ξεχωριστό φάκελο, χρησιμοποιώντας την επιλογή Περικοπή εικόνας στο επίπεδο του Zoom. Ανοίξτε τα DWFs στο Archicad και αποθηκεύστε τα πάλι σαν αρχεία DWG. Μόνο η κομμένη άποψη θα είναι ορατή στο αρχείο DWG.

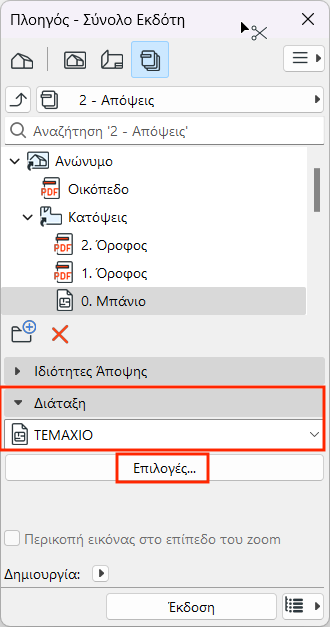

ΤΕΜΑΧΙΟ (.mod)
Διαθέσιμο για απόψεις που αποθηκεύονται από την Κάτοψη.
Κάντε κλικ στο Επιλογές για να ορίσετε ποιοι όροφοι και ποια στοιχεία θα πρέπει να αποτελούν μέρος του ΤΕΜΑΧΙΟΥ. (Δείτε: Επιλογές Αποθήκευσης ΤΕΜΑΧΙΟΥ.)
Για οποιαδήποτε από τις διατάξεις IFC, χρησιμοποιήστε το pop-up για να επιλέξετε έναν Μεταφραστή IFC για Εξαγωγή, ώστε να ελέγξετε το περιεχόμενο της προς έκδοση εξαγωγής.
Δείτε: IFC Μεταφραστές: Επισκόπηση.
Κάντε κλικ στο κουμπί Μεταφραστές για πληροφορίες σχετικά με το περιεχόμενο του Μεταφραστή.
Δομική Αναλυτική Διάταξη (SAF)
Διαλέξτε αυτήν τη διάταξη για να εξάγετε απόψεις Δομικού Αναλυτικού Μοντέλου από το Archicad σε εξωτερικές εφαρμογές που χρησιμοποιούν τη μέθοδο πεπερασμένων στοιχείων (FEM).
Δείτε: Δομικό Αναλυτικό Μοντέλο.
