Εμφάνιση Στοιχείου Όδευσης: Εμφάνιση Μοντέλου σε Κάτοψη και Τομή

Ορίστε την εμφάνιση στην κάτοψη για τη ΜΗΥ όδευση.

Εμφάνιση σε Ορόφους

•Επιλέξτε σε ποιούς ορόφους ιστορίες θα εμφανίζεται η ΜΗΥ Όδευση. Η προκαθορισμένη επιλογή για όλα τα ΜΗΥ στοιχεία είναι “Όλους τους Σχετικούς Ορόφους” (όπου βρίσκεται φυσικά η όδευση).

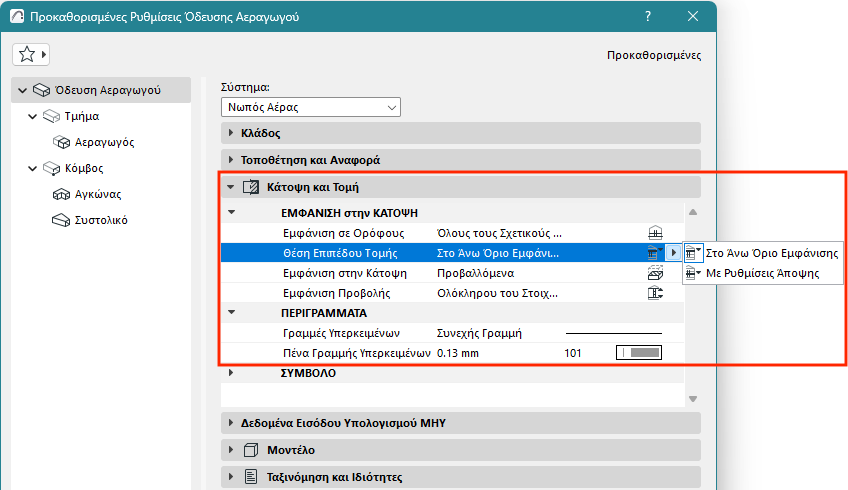

Θέση Επιπέδου Τομής

Επιλέξτε τον τρόπο εμφάνισης της ΜΗΥ Όδευσης, βάσει των ρυθμίσεων του Επιπέδου Τομής για Κάτοψη.

Σημείωση: Αυτός ο έλεγχος εφαρμόζεται μόνο σε υποστηριζόμενα ΜΗΥ στοιχεία - όπως αυτά της ΜΗΥ Βιβλιοθήκη.libpack. Άλλα ΜΗΥ στοιχεία έχουν ενιαία εμφάνιση, ανεξάρτητα από τους ορόφους που τέμνουν.

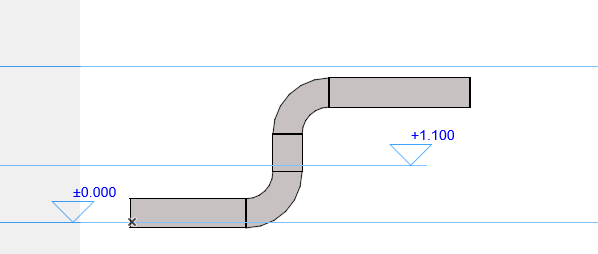

Για παράδειγμα, αυτή η Όδευση που εμφανίζεται μπορεί να έχει διαφορετικές εμφανίσεις Κάτοψης:

•Άνω Όριο Εμφάνισης: Κόψτε την ΜΗΥ Όδευση στο άνω όριο εμφάνισης (όπως έχει οριστεί στο Επίπεδο Τομής για Κάτοψη)

•Με Ρυθμίσεις Άποψης: Αποκοπή της ΜΗΥ Όδευσης στο ύψος του Επιπέδου Τομής για Κάτοψη

Εμφάνιση στην Κάτοψη

•Προβαλλόμενα: από το Επίπεδο Τομής για Κάτοψη έως το επίπεδο "Εμφάνιση κάτω έως" + σύμβολο κοπής

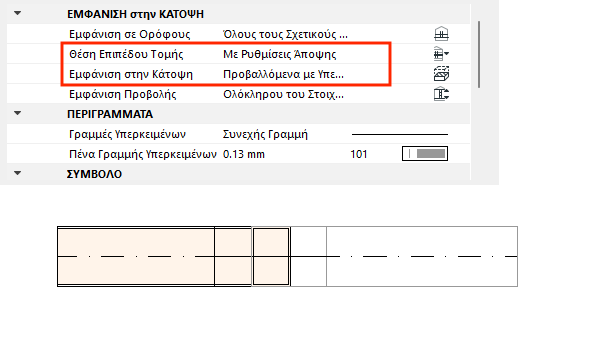

•Προβαλλόμενα με Υπερκείμενα: από το Επίπεδο Τομής για Κάτοψη έως το επίπεδο "Εμφάνιση κάτω έως" + σύμβολο κοπής και από το "Εμφάνιση άνω έως" στο Επίπεδο Τομής για Κάτοψη (διαθέσιμο εάν η θέση του Επιπέδου Τομής έχει οριστεί σε "Με Ρυθμίσεις Άποψης")

•Συμβολική: από το "Εμφάνιση κάτω έως" στο "Εμφάνιση άνω έως", χρησιμοποιώντας περιγράμματα με προβαλλόμενες γραμμές, άξονα

•Για επιλογές προβολής: βλ Εμφάνιση Προβολής

Σύμβολο: Ράστερ, Γραμμές και Επιφάνεια

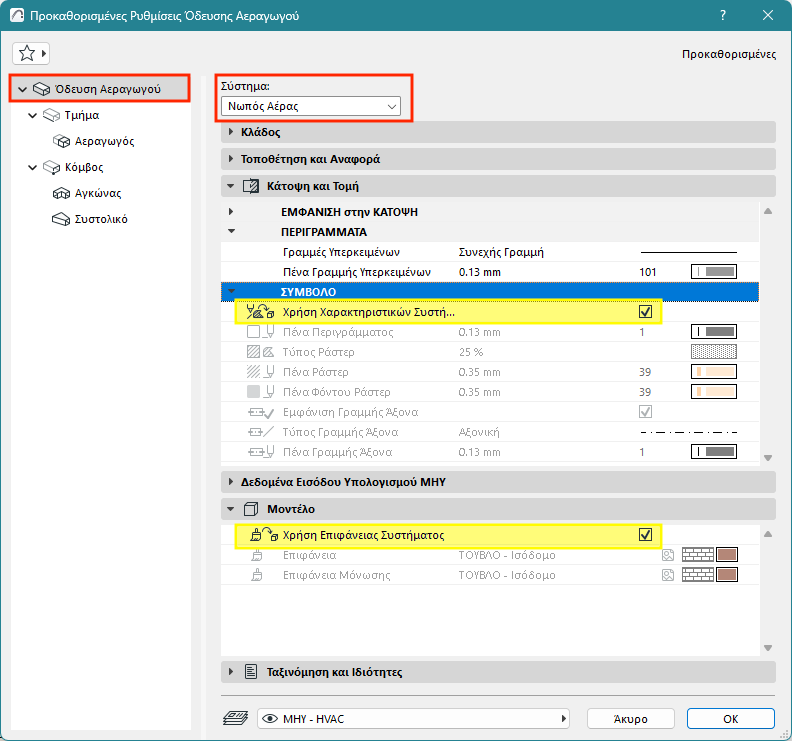

Εξ ορισμού, η Όδευση χρησιμοποιεί τα χαρακτηριστικά του Συστήματος που έχει επιλεγεί στο άνω μέρος του διαλόγου. Το πλαίσιο "Χρήση Χαρακτηριστικών Συστήματος" (τόσο για την Κάτοψη/Τομή όσο και για το Μοντέλο) είναι εξ ορισμού τσεκαρισμένο. Τα χαρακτηριστικά του Συστήματος ορίζονται στο: ΜΗΥ Συστήματα.

•Για να παρακάμψετε τα χαρακτηριστικά του ΜΗΥ Συστήματος για αυτήν την Όδευση: Καταργήστε τα τσεκαρίσματα από τα "Χρήση Χαρακτηριστικών/Επιφάνειας Συστήματος".
