Ένα ΜΗΥ Σύστημα είναι ένα αποθηκευμένο σύνολο ράστερ, γραμμών και επιφανειών που χρησιμοποιούνται για την απεικόνιση των ΜΗΥ οδεύσεων και των στοιχείων της ΜΗΥ Βιβλιοθήκης.
Τα ΜΗΥ Συστήματα είναι χαρακτηριστικά της μελέτης Archicad.
•Σε κάθε όδευση ανατίθεται ένα ΜΗΥ Σύστημα στο άνω μέρος του διαλόγου Ρυθμίσεις Όδευσης. Δείτε: Ρυθμίσεις Όδευσης - κύρια σελίδα.
Σημείωση: Όταν συνδέετε ένα στοιχείο όδευσης με ένα αυτόνομο ΜΗΥ αντικείμενο, το στοιχείο όδευσης "κληρονομεί" αυτόματα το ΜΗΥ Σύστημα του αντικειμένου, αντί να χρησιμοποιεί το ΜΗΥ Σύστημα που έχει οριστεί για το στοιχείο όδευσης.
•Αναθέστε το ΜΗΥ Σύστημα σε Τερματικό, Παρελκόμενο και Εξοπλισμό στις ρυθμίσεις του στοιχείου: βλ ΜΗΥ-Συμβατά Αντικείμενα στην ΒΙΒΛΙΟΘΗΚΗ του Archicad.

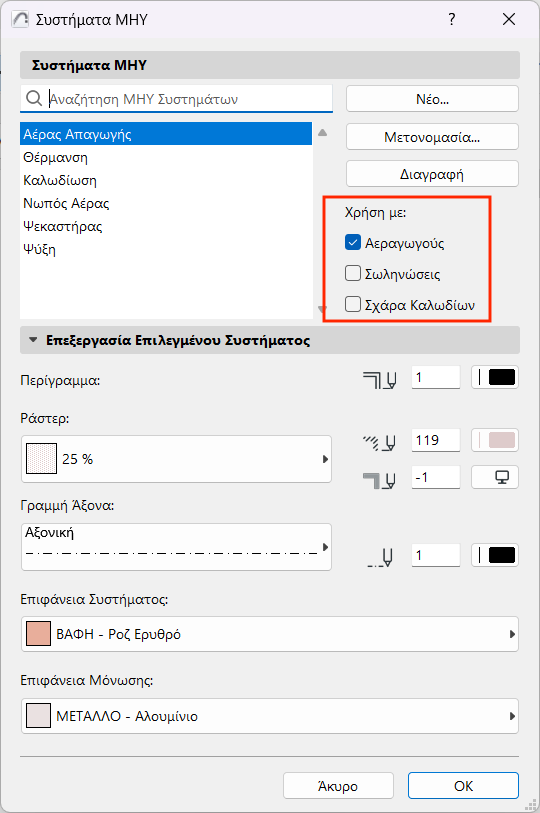

Ορισμός ή Επεξεργασία ΜΗΥ Συστημάτων
Ορίστε ή επεξεργαστείτε τα ΜΗΥ Συστήματα στο
•Σχεδίαση > ΜΗΥ Συστήματα
•Επιλογές > Χαρακτηριστικά Στοιχείου > ΜΗΥ Συστήματα
(ή χρησιμοποιήστε τη συντόμευση ΜΗΥ Συστήματα από την Γραμμή Εργαλείων ΜΗΥ Έργων).
Χρησιμοποιήστε ή επεξεργαστείτε τα προκαθορισμένα ΜΗΥ Συστήματα ή δημιουργήστε νέα.
Χρήση με: Επιλέξτε έναν ή περισσότερους τύπους Όδευσης που πρέπει να χρησιμοποιούν αυτό το ΜΗΥ Σύστημα:
•Αεραγωγούς
•Σωληνώσεις
•Σχάρα Καλωδίων
Με βάση αυτόν τον ορισμό Χρήση με, τα ΜΗΥ Συστήματα είναι διαθέσιμα για το αντίστοιχο στοιχείο Όδευσης, στο άνω μέρος του διαλόγου Ρυθμίσεις Όδευσης.
Επεξεργασία χαρακτηριστικών ΜΗΥ Συστήματος
Χρησιμοποιήστε τους ελέγχους για να ορίσετε ράστερ, γραμμές και επιφάνειες για το τρέχον ΜΗΥ Σύστημα.
