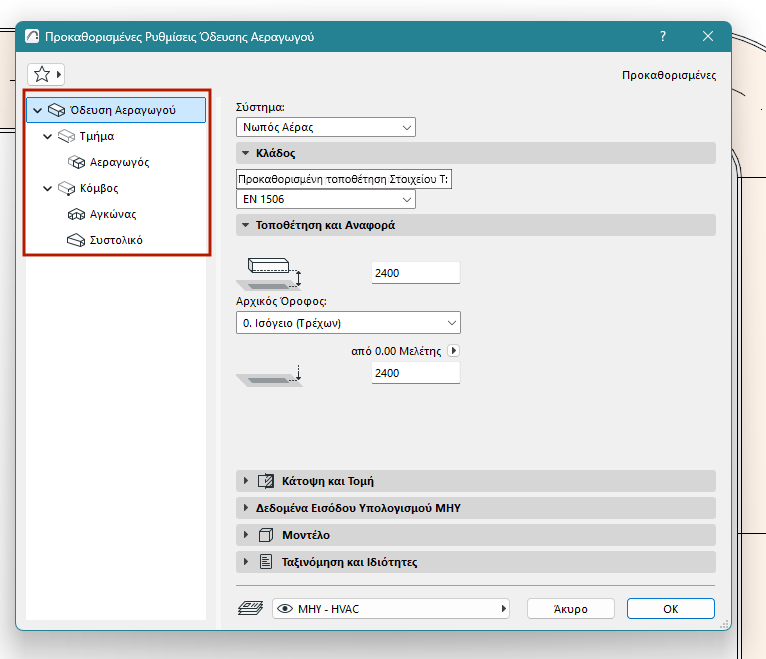

Κάθε ΜΗΥ Όδευση - Όδευση Αεραγωγού, Όδευση Φορέα Καλωδίων και Όδευση Σωλήνα - αποτελείται από μία ιεραρχία του κύριου στοιχείου Όδευσης, καθώς και των υποστοιχείων του: τμήματα και κόμβοι.
Κάθε ένας από τους διαλόγους Ρυθμίσεων Όδευσης αντικατοπτρίζει αυτή την ιεραρχία. Χρησιμοποιήστε τις σελίδες ρυθμίσεων για να ορίσετε προκαθορισμένες επιλογές για το στοιχείο Όδευσης και τα υποστοιχεία του.
Ρυθμίσεις Όδευσης - κύρια σελίδα
Δεδομένα Εισόδου ΜΗΥ Υπολογισμού (Αεραγωγός)
Εμφάνιση Στοιχείου Όδευσης: Εμφάνιση Μοντέλου σε Κάτοψη και Τομή
Ειδικές Ρυθμίσεις ΜΗΥ Στοιχείου (Αεραγωγός, Φορέας Καλωδίων, Σωλήνας, Αγκώνας, Συστολικό)
Όπως συμβαίνει με παρόμοια εργαλεία του Archicad (π.χ. Κιγκλίδωμα), μπορείτε να προσαρμόσετε οποιοδήποτε συγκεκριμένο υπο-στοιχείο. Μόλις μία ρύθμιση προσαρμοστεί και δεν είναι πλέον η προκαθορισμένη, ο διάλογος σας ειδοποιεί ότι ισχύει μία ειδική ρύθμιση.

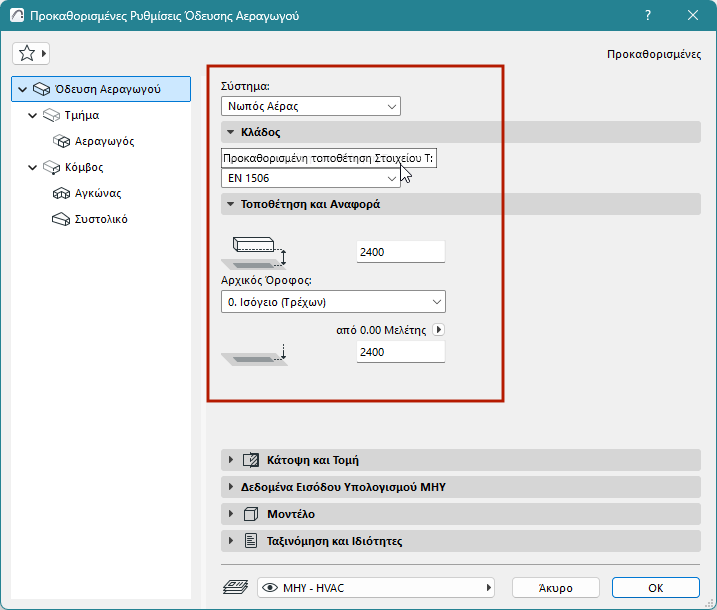

Ρυθμίσεις Όδευσης - κύρια σελίδα
1.Άνοιγμα Προκαθορισμένων Ρυθμίσεων του εργαλείου Όδευση
2.Στην κύρια σελίδα ρυθμίσεων Όδευσης, επιλέξτε ένα Σύστημα. Το ΜΗΥ Σύστημα καθορίζει την εμφάνιση της Όδευσης σε 2D και 3D. Δείτε: ΜΗΥ Συστήματα.
Σημείωση: Όταν συνδέετε ένα στοιχείο όδευσης με ένα αυτόνομο ΜΗΥ αντικείμενο, το στοιχείο όδευσης "κληρονομεί" αυτόματα το ΜΗΥ Σύστημα του αντικειμένου, αντί να χρησιμοποιεί το ΜΗΥ Σύστημα που έχει οριστεί για το στοιχείο όδευσης.
3.Στο Κλάδος, δίνεται ο προκαθορισμένος πίνακας διαστάσεων για τα στοιχεία Τ της όδευσης.
4.Ορίστε την Τοποθέτηση και Αναφορά του στοιχείου Όδευσης:
•Αρχικό Όροφο και απόκλισή του από το επίπεδο αυτού του ορόφου
•Κάτω απόκλιση από την επιλεγμένη Στάθμη Αναφοράς

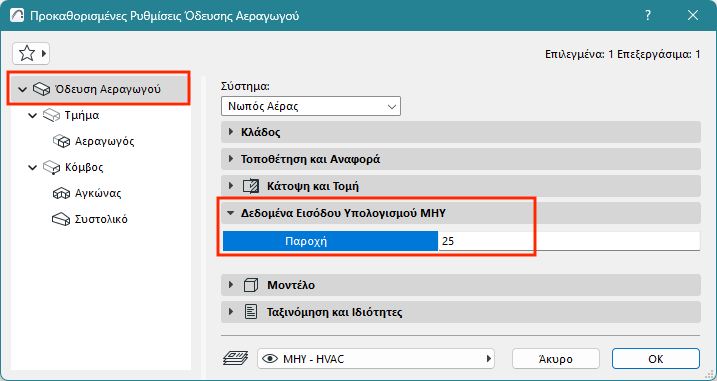

Δεδομένα Εισόδου ΜΗΥ Υπολογισμού (Αεραγωγός)
Για μία όδευση αεραγωγού: Εισάγετε ένα όριο Παροχής. Ο Περιηγητής ΜΗΥ Συστήματος και το εργαλείο Βελτιστοποιητής Μεγέθους Αεραγωγού χρησιμοποιούν αυτές τις πληροφορίες για τον υπολογισμό της ροής του αέρα και την αλλαγή του μεγέθους των συστημάτων αεραγωγών.
Δείτε το Περιηγητής ΜΗΥ Συστήματος (Οδεύσεις Αεραγωγών) και το Βελτιστοποιητής Μεγέθους Αεραγωγού.
