Τα φορτία αντιπροσωπεύουν τις καταπονήσεις και τις εντάσεις που δρουν πάνω στη φέρουσα δομή και οι οποίες πρέπει να λαμβάνονται υπόψη καθ' όλη τη διάρκεια του κύκλου ζωής του κτηρίου.
Αυτά εκφράζονται στο Δομικό Αναλυτικό Μοντέλο του Archicad μέσω στοιχείων Φορτίου, και υποστηρίζονται στη ροή εργασίας ανταλλαγής δεδομένων βασισμένων σε SAF. Κατά τη διάρκεια της ανταλλαγής αρχείων, οι πληροφορίες που σχετίζονται με τα Φορτία διατηρούνται στο μοντέλο BIM.
Σημείωση: Τα φορτία είναι ορατά μόνο όταν είναι ενεργοποιημένο το Δομικό Αναλυτικό Μοντέλο. Για να ενεργοποιήσετε το Δομικό Αναλυτικό Μοντέλο, χρησιμοποιήστε τον διακόπτη εναλλαγής από το μενού Άποψη ή από την Γραμμή Εργαλείων Δομικό Αναλυτικό Μοντέλο.
Μπορείτε επίσης να τοποθετήσετε νέα στοιχεία Φορτίου (Σημειακό, Γραμμικό, Επιφανειακό) στο Archicad, και να καθορίζετε ή να επεξεργάζεστε δεδομένα για for Περιπτώσεις, Ομάδες και Συνδυασμούς Φορτίων.
Τα φορτία είναι συσχετισμένα με το Μέλος στο οποίο τοποθετούνται. Οποιαδήποτε αλλαγή στη γεωμετρία ή τη θέση του Μέλους (συμπεριλαμβανομένων των επιπτώσεων των Κανόνων Δημιουργίας) επηρεάζει το Στοιχείο Φορτίου.
Περιπτώσεις Φορτίου και Ομάδες Φορτίου
Η Περίπτωση Φορτίου είναι μία “συμβατή τακτοποίηση Φορτίου, ένα σύνολο παραμορφώσεων και ατελειών που εξετάζονται ταυτόχρονα με σταθερά μεταβαλλόμενες δράσεις και μόνιμες ενέργειες για μία συγκεκριμένη επαλήθευση.” (BS EN 1990:2002+A1:2005 - Ευρωκώδικας. Βάση της δομικής σχεδίασης)
Στο Archicad:
•Όταν δημιουργείτε ένα στοιχείο Φορτίου, η Περίπτωση Φορτίου ρυθμίζεται στις Ρυθμίσεις Εργαλείου Φορτίο.
•Η Περίπτωση Φορτίου καθορίζει εάν ένα στοιχείο Φορτίου είναι ορατό ή όχι (παρόμοιο με την ορατότητα του στοιχείου ανάλογα με την κατάσταση του Ριζόχαρτού του).

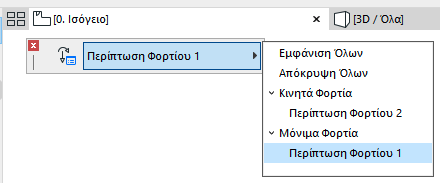

–Ρυθμίστε τις ορατές Περιπτώσεις Φορτίου, χρησιμοποιώντας την παλέτα Περίπτωση Φορτίου, εξ ορισμού ορατή στο Δομικό περιβάλλον εργασίας.
–Η ορατή Περίπτωση Φορτίου μπορεί να αποθηκευτεί για κάθε άποψη, στις Ρυθμίσεις Άποψης.
•Για να ορίσετε και να διαχειριστείτε τις Περιπτώσεις Φορτίου της μελέτης, πηγαίνετε στο Επιλογές > Διαχειριστής Φορτίου.
•Οι Περιπτώσεις Φορτίου που αναφέρονται στον Διαχειριστή Φορτίου οργανώνονται σε Ομάδες Φορτίου, μία κατηγορία που χρησιμοποιείται από πολλά αναγνωρισμένα προγράμματα δομικής ανάλυσης.
Συνδυασμός Φορτίου
Ένας Συνδυασμός Φορτίου περιέχει τα δεδομένα πολλών Φορτίων τα οποία δρουν ταυτόχρονα σε μία δομή. Πολλά προγράμματα ανάλυσης χρησιμοποιούν δεδομένα Συνδυασμού Φορτίου για τον υπολογισμό της επίδρασης αυτών των πολλαπλών Φορτίων, χρησιμοποιώντας διάφορους παράγοντες και πολλαπλασιαστές.
Οι Συνδυασμοί Φορτίου στο Archicad χρησιμοποιούνται για λόγους συμβατότητας με προγράμματα Δομικής Ανάλυσης. Μέσα στο Archicad, λειτουργούν μόνο για την αποθήκευση και τη διαχείριση δεδομένων.
Διαχειριστής Φορτίου (για Περιπτώσεις Φορτίου και Ομάδες Φορτίου)
