Κανόνες Δημιουργίας Δομικού Αναλυτικού Μοντέλου
Οι Κανόνες Δημιουργίας εφαρμόζονται στο Δομικό Αναλυτικό Μοντέλο ώστε να βελτιστοποιηθεί για εξαγωγή σε λογισμικά δομικής ανάλυσης.
Οι τρέχοντες Κανόνες Δημιουργίας τίθενται αυτόματα σε ισχύ κάθε φορά που ενεργοποιείτε το Δομικό Αναλυτικό Μοντέλο - δεν χρειάζεται να ενεργοποιείτε τους κανόνες με εντολή.
Κάθε σύνολο Κανόνων Δημιουργίας περιλαμβάνει:
•Κανόνες Προσαρμογής: Αυτοί οι κανόνες προσαρμόζουν (επιμήκυνση, αποκοπή, απόκλιση) 1D και 2D Μέλη για να επιτύχουν τη συνέχεια μεταξύ των κόμβων. Η συνέχεια είναι απαραίτητη στη δομική ανάλυση, επειδή ένα αποσυνδεδεμένο μοντέλο οδηγεί σε σφάλματα.
•Βαθμοί Ελευθερίας Άκρου/Ακμής: Ορίστε έναν γενικό κανόνα για το χειρισμό βαθμών ελευθερίας άκρου/ακμής που δεν έχουν συνδέσεις. (Αυτό μπορεί να είναι χρήσιμο, εάν το λογισμικό ανάλυσης απαιτεί όλες αυτές οι εκδόσεις να είναι “Άκαμπτο”.)
•Φιλτράρισμα Ανοίγματος: Ορίστε κανόνες για να διασφαλίσετε ότι πολύ μικρά ανοίγματα και πολύ στενά μέρη 2D Μελών αγνοούνται στο μοντέλο Δομικής Ανάλυσης.

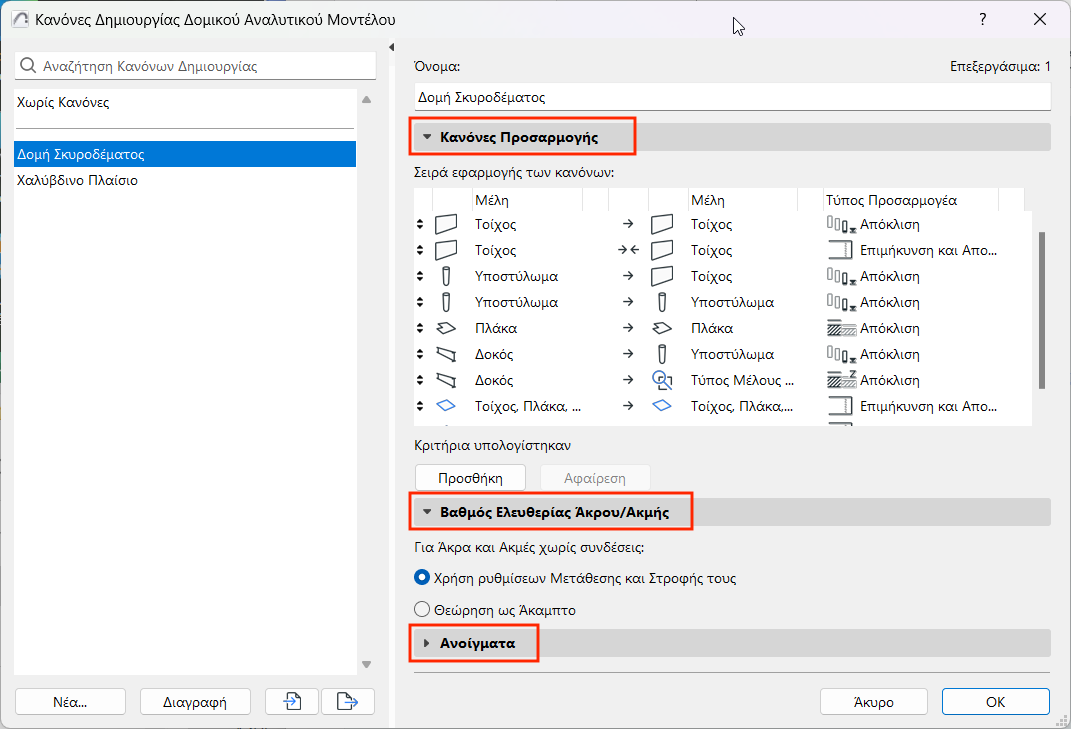

Ανοίξτε αυτόν τον διάλογο από:
•Σχεδίαση > Κανόνες Δημιουργίας Δομικού Αναλυτικού Μοντέλου
•Γραμμή εργαλείων Δομικού Αναλυτικού Μοντέλου
Το προκαθορισμένο υπόδειγμα περιλαμβάνει πολλά προκαθορισμένα σύνολα Κανόνων Δημιουργίας (συν μία επιλογή Χωρίς Κανόνες). Δοκιμάστε τις προκαθορισμένες επιλογές.
Εάν πρέπει να επεξεργαστείτε τους Κανόνες, πατήστε Προσθήκη για να δημιουργήσετε ένα αντίγραφο του επιλεγμένου συνόλου Κανόνων, και στη συνέχεια βελτιώστε τους.
Λεπτομέρειες σχετικά με τις ρυθμίσεις Κανόνα Δημιουργίας περιγράφονται στις παρακάτω ενότητες:
