Έλεγχος Ποιότητας Δομικού Αναλυτικού Μοντέλου

Εισαγωγή

Ο Έλεγχος Ποιότητας Δομικού Αναλυτικού Μοντέλου σας βοηθά να διασφαλίσετε ότι το δημιουργούμενο Δομικό Αναλυτικό Μοντέλο είναι σωστό. Τα αποτελέσματα (που παρατίθενται στην Αναφορά Ελέγχου Μοντέλου) εφιστούν την προσοχή σας σε πιθανά ζητήματα.

Ο διάλογος ελέγχου ποιότητας περιέχει μία λίστα παραμέτρων, τεσσάρων κατηγοριών. Μπορείτε να ελέγξετε το μοντέλο με βάση όλες τις παραμέτρους που αναφέρονται, ή μόνο μερικές από αυτές. Κάθε παράμετρος περιγράφεται εν συντομία παρακάτω (δείτε Παράμετροι Ποιότητας Δομικού Αναλυτικού Μοντέλου).

Πιθανότατα θα εκτελέσετε τον Έλεγχο Ποιότητας Δομικού Αναλυτικού Μοντέλου μετά την εφαρμογή των Κανόνων Προσαρμογής, και πριν την εξαγωγή του σε μία εφαρμογή δομικής ανάλυσης.

Σημείωση: Ωστόσο, μπορεί να αξίζει να ελέγξετε ορισμένες παραμέτρους ελέγχου ποιότητας - όπως Επικαλύψεις - ακόμη και πριν εφαρμόσετε τους Κανόνες Προσαρμογής. Εάν το μοντέλο περιέχει επικαλυπτόμενα Μέλη, οι Κανόνες Προσαρμογής ενδέχεται να μην έχουν το επιθυμητό αποτέλεσμα.

Όλα τα αποτελέσματα παρατίθενται στην Αναφορά Ελέγχου Μοντέλου.

Ακόμα και αν η αναφορά Ελέγχου Μοντέλου παραθέτει διάφορες ανωμαλίες, αυτό δεν σημαίνει απαραιτήτως ότι δεν μπορείτε να εξάγετε το Δομικό Αναλυτικό Μοντέλο. Για παράδειγμα, ο Έλεγχος Δομικού Αναλυτικού Μοντέλου μπορεί να φιλτράρει για οξείες γωνίες σε μία ακμή της Πλάκας, αλλά αυτή η κατάσταση μπορεί να είναι σκόπιμη.

Σημείωση: Πρέπει να ενεργοποιήσετε την εμφάνιση του Δομικού Αναλυτικού Μοντέλου. Διαφορετικά, αυτός ο διάλογος δεν είναι διαθέσιμος.

Πώς Λειτουργεί ο Έλεγχος Ποιότητας Δομικού Αναλυτικού Μοντέλου

•Εστιάζει σε 1D και 2D Μέλη (όχι στοιχεία φυσικού μοντέλου)

•Εάν υπάρχουν επιλεγμένα στοιχεία στο μοντέλο: ελέγχονται μόνο τα επιλεγμένα στοιχεία

•Ελέγχει μόνο στοιχεία που υπάρχουν στο Δομικό Αναλυτικό Μοντέλο και είναι ορατά

Εξαίρεση: Μία από τις παραμέτρους προσδιορίζει στοιχεία που δεν είναι Μέλη του Δομικού Αναλυτικού Μοντέλου: δείτε: Φέρον Στοιχείο χωρίς κανένα Μέλος.

Εκτελέστε τον Έλεγχο Ποιότητας Δομικού Αναλυτικού Μοντέλου

Στα παράθυρα 3D/Κάτοψη/Τομή:

1.Ενεργοποιήσετε την εμφάνιση του Δομικού Αναλυτικού Μοντέλου.

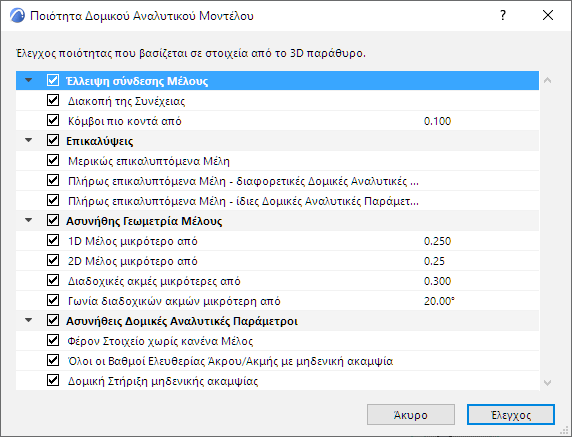

2.Σχεδίαση > Έλεγχος Μοντέλου > Ποιότητα Δομικού Αναλυτικού Μοντέλου

3.Ο διάλογος παραθέτει παραμέτρου ελέγχου, τεσσάρων κατηγοριών (δείτε παρακάτω για περισσότερες λεπτομέρειες).

4.Μη τσεκάρετε οποιαδήποτε κατηγορία και/ή οποιαδήποτε παράμετρο θέλετε να αγνοήσετε.

5.Πατήστε Έλεγχος.

6.Η Αναφορά Ελέγχου Μοντέλου ανοίγει για να εμφανίσει τα αποτελέσματα.

Δείτε: Αναφορά Ελέγχου Μοντέλου.

Παράμετροι Ποιότητας Δομικού Αναλυτικού Μοντέλου

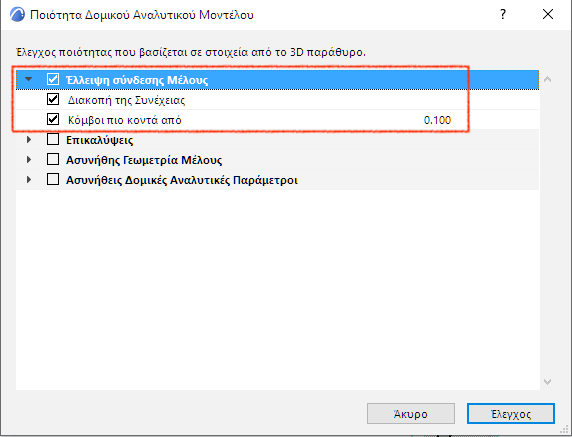

Έλλειψη σύνδεσης Μέλους

Αυτές οι δύο παράμετροι βρίσκουν τεμνόμενα ή κοντινά Μέλη που δεν είναι συνδεδεμένα (αλλά πιθανώς πρέπει να είναι):

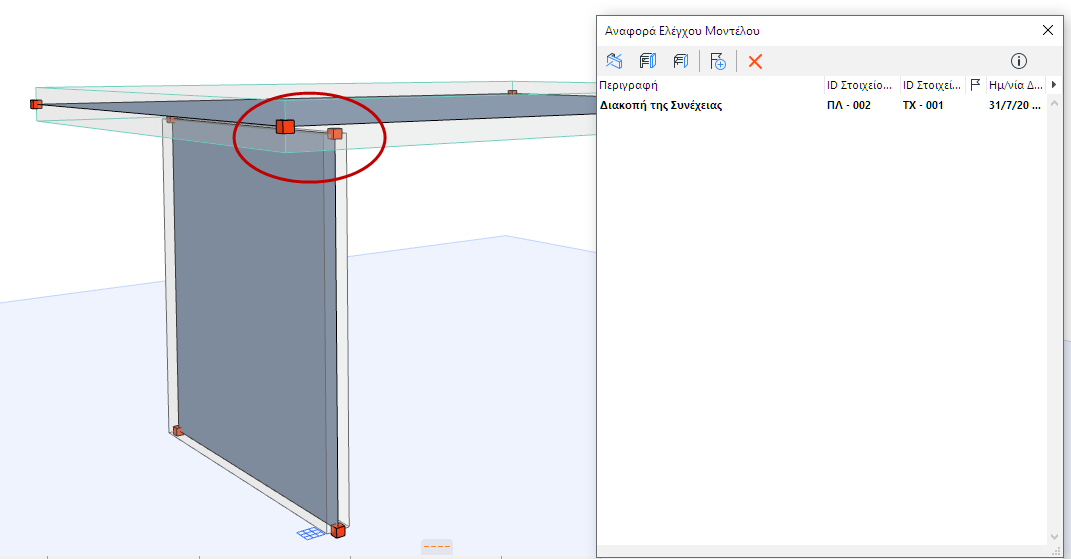

Διακοπή της Συνέχειας

Οι πυρήνες δύο φερόντων στοιχείων τέμνονται, αλλά τα 1D ή 2D Μέλη τους δεν είναι συνδεδεμένα.

Πυρήνες Τέμνονται, αλλά τα Μέλη Δεν Συνδέονται

Για 1D Μέλη: Μπορείτε να επεκτείνετε “εικονικά” το εύρος σύνδεσής τους για να αποφύγετε τέτοιου είδους ασυνέχειες.

Δείτε: Εύρος Σύνδεσης (Επέκταση Πυρήνα για Ενεργοποίηση Σύνδεσης).

Κόμβοι πιο κοντά από

Οποιοιδήποτε δύο κόμβοι είναι πιο κοντά ο ένας στον άλλο από τη δεδομένη απόσταση.

Οι κόμβοι μπορούν να βρίσκονται στο ίδιο Μέλος ή σε δύο διαφορετικά Μέλη.

Οι πυρήνες του στοιχείου δεν χρειάζεται να τέμνονται.

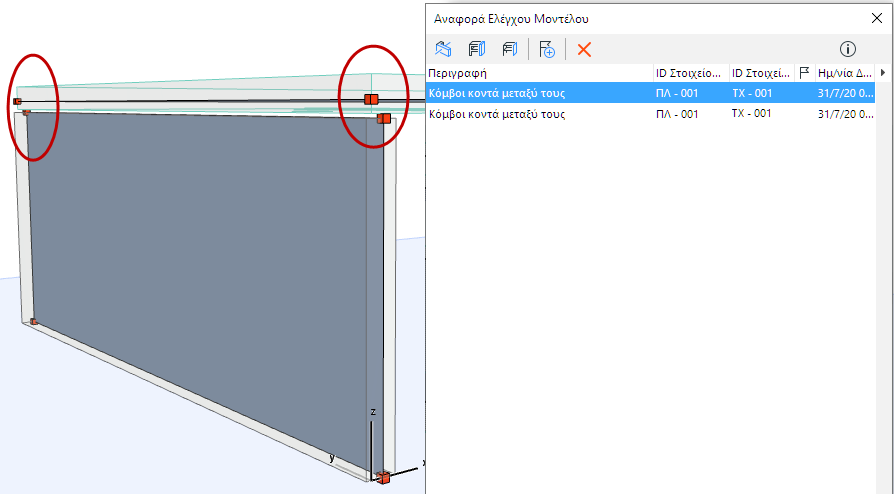

Κόμβοι είναι Κοντά Μεταξύ Τους, αλλά τα Μέλη Δεν Συνδέονται

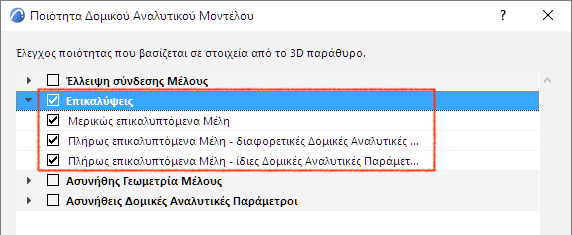

Επικαλύψεις

Οι ακόλουθες τρεις παράμετροι εντοπίζουν επικαλύψεις μεταξύ 1D και 2D Μελών (όχι επικαλυπτόμενα στοιχεία φυσικού μοντέλου!)

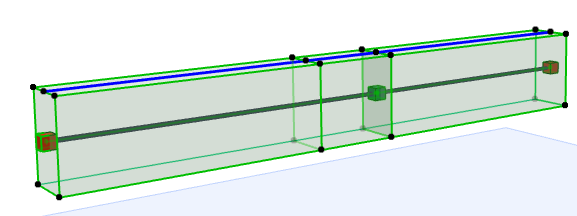

Μερικώς επικαλυπτόμενα Μέλη

Δύο 1D Μέλη ή δύο 2D Μέλη επικαλύπτονται εν μέρει. Λαμβάνεται υπόψη μόνο η θέση Μέλους - δεν λαμβάνονται υπόψη άλλες παράμετροι.

Για παράδειγμα, δύο Δοκοί επικαλύπτονται λόγω σφάλματος μοντελοποίησης (π.χ. μετά από επιμήκυνση).

Πλήρως επικαλυπτόμενα Μέλη - διαφορετικές Δομικές Αναλυτικές Παράμετροι

Δύο 1D Μέλη ή δύο 2D Μέλη επικαλύπτονται πλήρως στο 3D.

Ωστόσο, οι Δομικές Αναλυτικές Παράμετροι τους είναι διαφορετικές. (π.χ. ένα Μέλος χρησιμοποιεί κανόνες Απόκλισης, ενώ η εκκεντρότητα του άλλου Μέλους τροποποιήθηκε χειροκίνητα).

•Δομικές Αναλυτικές Παράμετροι: όλες οι ρυθμίσεις στη σελίδα Δομικές Αναλυτικές Παράμετροι των Ρυθμίσεων Εργαλείου του στοιχείου.

•Λαμβάνονται υπόψη μόνο η θέση του Μέλους και οι Δομικές Αναλυτικές Παράμετροι.

Αυτό το αποτέλεσμα δείχνει πιθανώς μία ακούσια επικάλυψη. Για παράδειγμα, η εκκεντρότητα ενός Μέλους προσαρμόστηκε έτσι ώστε να καταλήξει έξω από το στοιχείο φυσικού μοντέλου, ακριβώς πάνω από το άλλο Μέλος.

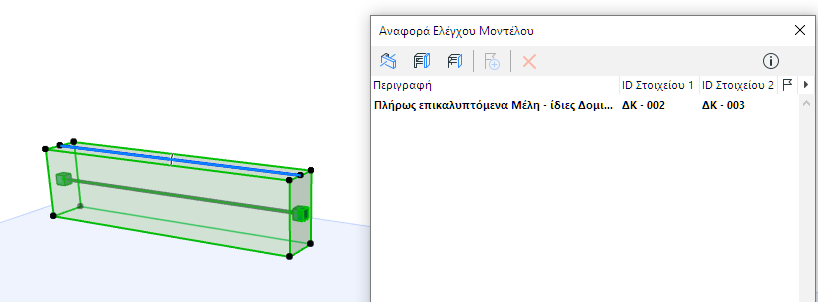

Πλήρως επικαλυπτόμενα Μέλη - ίδιες Δομικές Αναλυτικές Παράμετροι

Δύο 1D Μέλη ή δύο 2D Μέλη επικαλύπτονται πλήρως στο 3D. Οι Δομικές Αναλυτικές Παράμετροί τους είναι απολύτως ίδιες.

•Αυτό το αποτέλεσμα δείχνει διπλά στοιχεία, που προκαλούνται από σφάλμα στη μοντελοποίηση.

Ασυνήθης Γεωμετρία Μέλους

Αυτές οι τέσσερις παράμετροι είναι χρήσιμες στον εντοπισμό σφαλμάτων μοντελοποίησης. Τέτοια σφάλματα αξίζει να βρεθούν, επειδή ακόμη και μικρές γεωμετρικές ανακρίβειες μπορούν να υπονομεύσουν την ακρίβεια του εξαγόμενου Δομικού Αναλυτικού Μοντέλου και να επηρεάσουν την ανάλυση FEM.

Φυσικά, ο έλεγχος μπορεί επίσης να εντοπίσει ασυνήθιστες λύσεις μοντελοποίησης που δημιουργήθηκαν σκόπιμα.

Για οποιαδήποτε από αυτές τις παραμέτρους: αιωρήστε τον κέρσορα πάνω από αυτήν για να δείτε την τρέχουσα μονάδα Μήκους ή Εμβαδού (όπως ορίζεται στις Επιλογές > Προτιμήσεις Μελέτης > Μονάδες Εργασίας).

Μπορείτε να εισάγετε εδώ, ακριβείς τιμές ανοχής - ορίστε τον επιθυμητό αριθμό δεκαδικών στις Μονάδες Εργασίας.

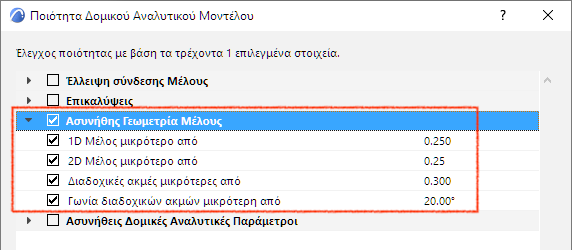

Οι ακόλουθες παράμετροι ελέγχουν πιθανή “Ασυνήθη Γεωμετρία Μέλους”:

1D Μέλος μικρότερο από

Το μήκος του 1D Μέλους είναι μικρότερο από το δεδομένο μήκος.

2D Μέλος μικρότερο από

Το εμβαδόν του 2D Μέλους είναι μικρότερο από το δεδομένο εμβαδόν.

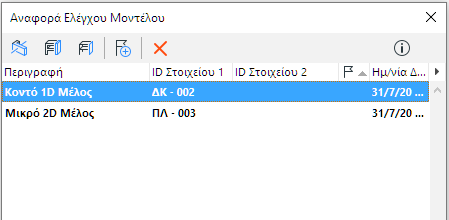

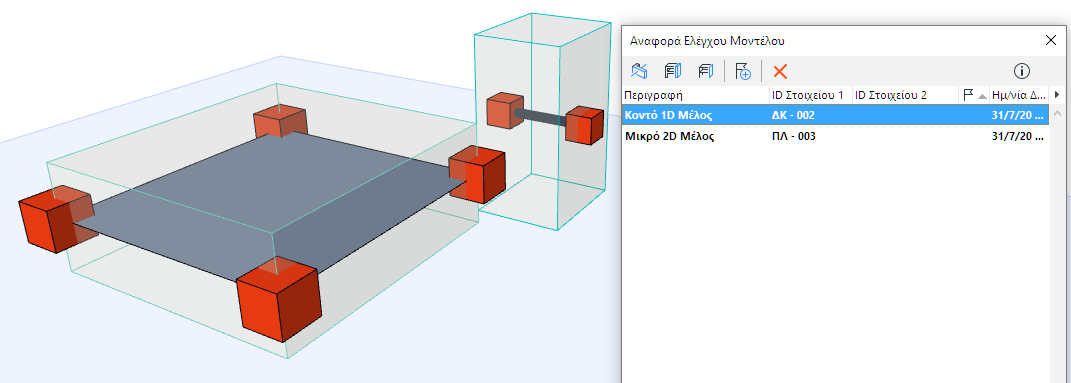

2D Μέλος Πολύ Μικρό, 1D Μέλος Πολύ Μικρό

Διαδοχικές Ακμές

Οι ακόλουθες δύο παράμετροι ισχύουν για διαδοχικά άκρα οποιουδήποτε δεδομένου 2D Μέλους.

Εντοπίζουν περιττές ακμές και προεξοχές που μπορεί να είναι σφάλματα μοντελοποίησης.

•Διαδοχικές ακμές μικρότερες από

Για κάθε μεμονωμένο 2D Μέλος, βρίσκει τυχόν παρακείμενα άκρα που είναι και τα δύο μικρότερα από τη δεδομένη τιμή ανοχής.

•Γωνία διαδοχικών ακμών μικρότερη από

Για κάθε μεμονωμένο 2D Μέλος, βρίσκει τυχόν παρακείμενα άκρα που σχηματίζουν μία γωνία μικρότερη από τη δεδομένη τιμή ανοχής.

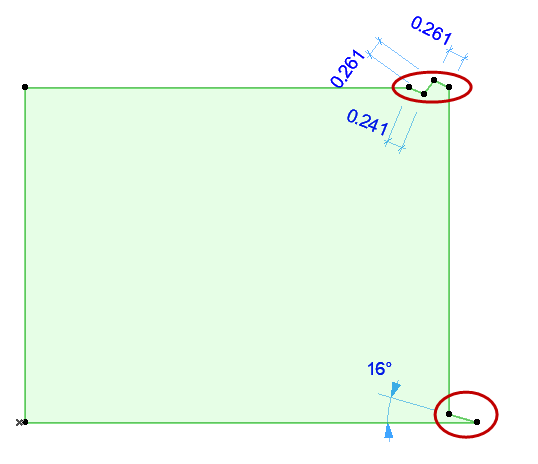

Διαδοχικές Ακμές: Πολύ Μικρές, Πολύ Οξείες

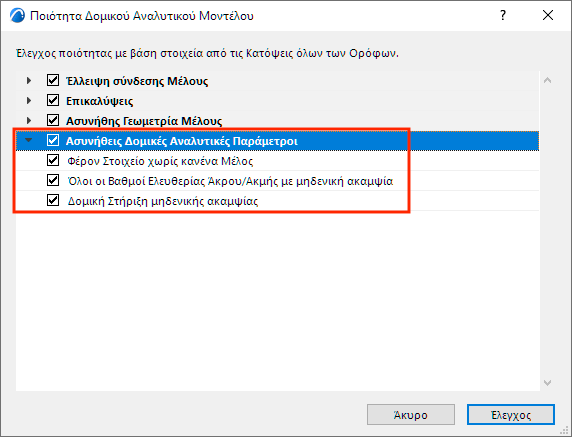

Ασυνήθεις Δομικές Αναλυτικές Παράμετροι

Αυτοί οι τρεις έλεγχοι εντοπίζουν στοιχεία που μπορεί να είναι ανωμαλίες, με βάση τις Δομικές Αναλυτικές Παραμέτρους τους:

Φέρον Στοιχείο χωρίς κανένα Μέλος

Βρίσκει οποιοδήποτε κατασκευαστικό στοιχείο του οποίου η Δομική Λειτουργία έχει οριστεί σε "Φέρουσα", αλλά δεν έχει ένα Δομικό Αναλυτικό Μέλος. Αυτό μπορεί να είναι ή να μην είναι σφάλμα.

Πιθανά αίτια:

•Αυτό το φέρον στοιχείο θα μπορούσε να είναι μέρος του Δομικού Αναλυτικού Μοντέλου, αλλά το κουτάκι τσεκαρίσματος 1D Μέλος ή 2D Μέλος δεν είναι ενεργοποιημένο στον διάλογο Ρυθμίσεων του Εργαλείου του.

•Αυτός ο τύπος φέροντος στοιχείου Archicad δεν μπορεί να είναι μέρος του Δομικού Αναλυτικού Μοντέλου (π.χ. Μορφή, Σκάλα, Πολυεδρική Στέγη, Αντικείμενο)

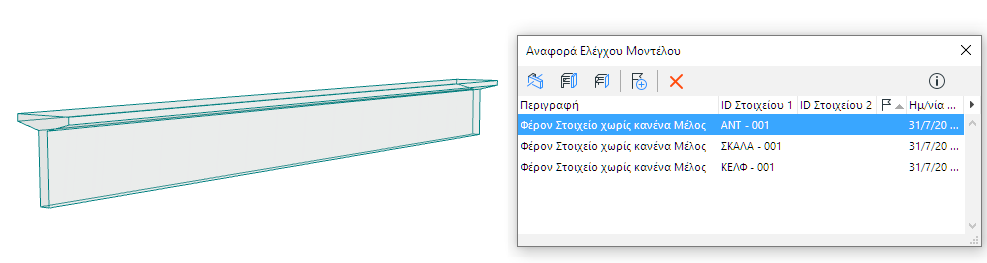

Φέρον Αντικείμενο: ΟΧΙ Μέλος

Όλοι οι Βαθμοί Ελευθερίας Άκρου/Ακμής με μηδενική ακαμψία

Βρίσκει οποιοδήποτε Δομικό Μέλος στο οποίο όλοι οι Βαθμοί Ελευθερίας Άκρου (για ένα 1D Μέλος) ή Βαθμούς Ελευθερίας Άκρου (για ένα 2D Μέλος) έχουν οριστεί σε “Ελεύθερο”.

Αυτό είναι πιθανώς λάθος, επειδή δεν μεταφέρονται δυνάμεις.

Δείτε: Βαθμοί Ελευθερίας Άκρου/Ακμής.

Δομική Στήριξη μηδενικής ακαμψίας

Βρίσκει οποιοδήποτε στοιχείο Δομικής Στήριξης στο οποίο όλες οι τιμές Ακαμψίας Μετάθεσης και Περιστροφής έχουν οριστεί σε “Ελεύθερο”.

Αυτό είναι πιθανώς λάθος, επειδή δεν μεταφέρονται δυνάμεις.
