Ανάγνωση της Αξιολόγησης Ενεργειακής Απόδοσης - XLS Έκθεση

Πατήστε το κουμπί (τριγωνάκι) στην κάτω δεξιά γωνία της παλέτας Επισκόπηση Ενεργειακού Μοντέλου, για να αποθηκεύσετε τα λεπτομερή δεδομένα του μηνιαίου Ενεργειακού Ισοζυγίου σε διάταξη αρχείου Microsoft Excel.

Σελίδα Βασικές Τιμές Μελέτης

Η ενότητα ΒΑΣΙΚΕΣ ΤΙΜΕΣ μελέτης της XLS Έκθεσης Ενεργειακής Απόδοσης, εμφανίζει βασικές πληροφορίες που αφορούν τη μελέτη. Το περιεχόμενό της είναι παρόμοιο με εκείνο της ενότητας Βασικές Τιμές της PDF έκθεσης Αξιολόγησης Ενεργειακής Απόδοσης, αλλά περιέχει επιπλέον πληροφορίες για τα Κλιματικά Δεδομένα, τα Φορτία Σχεδιασμού και τα Συμβουλευτικά Μηνύματα (Σφάλματα και Προειδοποιήσεις).

Κάτω από την Ημερομηνία Αξιολόγησης, εμφανίζονται τα ΔΕΔΟΜΕΝΑ ΜΕΛΕΤΗΣ όπως το Όνομα και ο Τόπος (με συντεταγμένες), σύμφωνα με την εισαγωγή δεδομένων του χρήστη στον διάλογο Ρυθμίσεις Τόπου.

Οι βασικές μετρήσεις γεωμετρίας και απόδοσης κελύφους, όπως Μικτό εμβαδόν ορόφου, Αεριζόμενος όγκος και Εξωτερική θερμοχωρητικότητα πηγάζουν από την Αυτόματη Ανάλυση Γεωμετρίας Μοντέλου.

Οι υπολογισμένοι συντελεστές θερμοπερατότητας (δείτε Αριθμομηχανή Τιμής-U (Τιμής-R)) αναφέρονται για ολόκληρο το κτήριο, για κάθε ομάδα δομής Κτηρίου (δείτε Καρτέλα Δομές) και για τα ανοίγματα του κελύφους του κτηρίου (δείτε Καρτέλα Ανοίγματα).

Τα φορτία Σχεδιασμού των συστημάτων θέρμανσης και ψύξης είναι αποτελέσματα προσομοίωσης που εμφανίζουν τα μικτά μεγέθη των συστημάτων.

Σημείωση: Η Ενεργειακή Αξιολόγηση του Archicad δεν είναι σε θέση να υπολογίζει άμεσα τα απαιτούμενα μεγέθη των συστημάτων και του εξοπλισμού. Τα φορτία σχεδιασμού στις Βασικές Τιμές Μελέτης, εμφανίζονται μόνον πληροφοριακά. Η ταξινόμηση συστήματος είναι δυνατή μόνο με τις εξειδικευμένες λειτουργίες του EcoDesigner STAR, οι οποίες είναι διαθέσιμες για τους πελάτες SSA/Forward.

Τα Συμβουλευτικά Μηνύματα εμφανίζουν τα σφάλματα και τις προειδοποιήσεις που προκαλούνται, πριν και κατά τη διάρκεια της προσομοίωσης.

Σελίδα Ενεργειακή Έκθεση Μελέτης

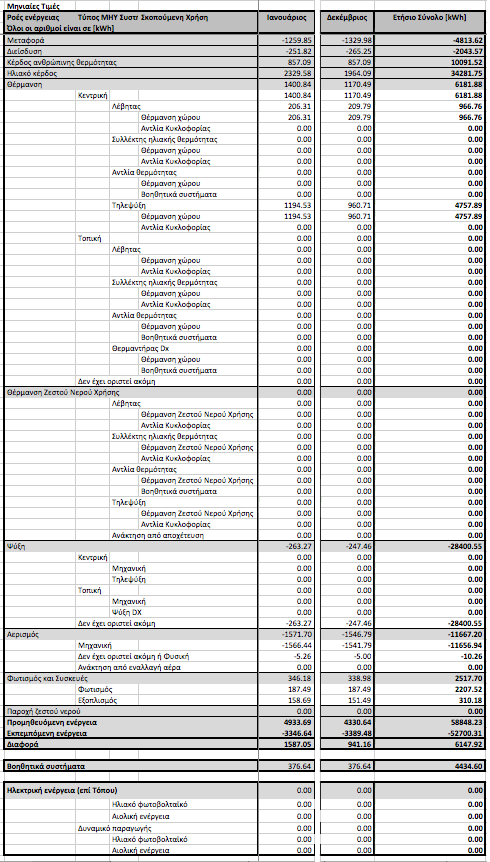

Το επίπεδο λεπτομέρειας των δεδομένων που εμφανίζονται στην καρτέλα Λεπτομερή Αποτελέσματα Μελέτης της XLS Έκθεσης Ενεργειακής Απόδοσης υπερβαίνουν το επίπεδο λεπτομέρειας που εμφανίζει το διάγραμμα Μηνιαίο Ενεργειακό Ισοζύγιο της PDF Έκθεσης Ενεργειακής Απόδοσης:

•Η Θέρμανση και η Ψύξη αναλύονται περαιτέρω ανάλογα με τα συστήματα και τις συγκεκριμένες σκοπούμενες χρήσεις (Θέρμανση χώρου, Παραγωγή ζεστού νερού). Οι βοηθητικές ενέργειες που είναι απαραίτητες για τη λειτουργία των συστημάτων εμφανίζονται ξεχωριστά.

•Οι καταναλώσεις ηλεκτρικής ενέργειας για Φωτισμό και Συσκευές εμφανίζονται ξεχωριστά και όχι συγκεντρωτικά.

Σημείωση: Ο καθορισμός των συστημάτων Τοπικής Θέρμανσης και Ψύξης μπορεί να γίνει μόνο με το EcoDesigner STAR, διαθέσιμο για τους πελάτες SSA/Forward. Τα δεδομένα των τοπικών συστημάτων θα εμφανίζονται επομένως ως 0 στις εκθέσεις που παράγει η Ενεργειακή Αξιολόγηση του Archicad. Το ίδιο ισχύει και για την Ηλεκτρική ενέργεια (επί Τόπου)

Σελίδα Λεπτομερείς Εισαγωγές

Αυτή η καρτέλα εμφανίζει πληροφορίες της γεωμετρίας του κτηρίου, όπως εμφανίζονται στις καρτέλες Δομές και Ανοίγματα. Χρησιμοποιήστε αυτά τα δεδομένα για εισαγωγή τους σε λογισμικά ενεργειακού υπολογισμού, τρίτων κατασκευαστών, που βασίζονται στο MS-Excel.
