Μετατροπή μετ' Επιστροφής (Έξυπνη Συγχώνευση)
Χρησιμοποιήστε την Έξυπνη Συγχώνευση (μετατροπή μετ' επιστροφής), όταν συγχωνεύετε το DXF ή DWG αρχείο πίσω στο ίδιο αρχείο Archicad από το οποίο το αποθηκεύσατε. Η Έξυπνη Συγχώνευση σας επιτρέπει να εργαστείτε συγχρόνως στην ίδια μελέτη στο Archicad και στο AutoCAD και να ανταλλάσσετε τις πρόσθετες πληροφορίες με όσο το δυνατόν μικρότερες απώλειες.
Η Έξυπνη Συγχώνευση χειρίζεται:
•Νέα Στοιχεία που προστίθενται στο Archicad ή στο AutoCAD.
•Στοιχεία που δημιουργήθηκαν στο Archicad ή στο AutoCAD και τροποποιήθηκαν (τέντωμα, μετατόπιση, στροφή, κατοπτρισμός) στην άλλη εφαρμογή ή και στις δύο εφαρμογές.
•Στοιχεία που δημιουργήθηκαν στο Archicad ή στο AutoCAD και διαγράφηκαν στη μία ή και στις δύο εφαρμογές.
Αν συνεργάζεστε με κάποιον που χρησιμοποιεί AutoCAD (ή οποιοδήποτε άλλο πρόγραμμα επικοινωνεί με τη διάταξη DXF ή DWG), χρησιμοποιήστε την ακόλουθη διαδικασία:
1.Μελετάτε τις αρχιτεκτονικές πτυχές της όλης μελέτης, μέχρι του σημείου που να μπορεί να δοθεί σε ένα συνεργάτη σας για να προσθέσει κάποιες λεπτομέρειες. Σε αυτό το σημείο δεν είναι απαραίτητο να έχετε ολοκληρώσει τη δική σας εργασία.
2.Αποθηκεύστε το Archicad PLN αρχείο.
3.Στη συνέχεια, αποθηκεύετε ένα DXF ή DWG αρχείο για τον συνεργάτη σας
–Χρησιμοποιήστε Αρχείο > Αποθήκευση Ως, και ορίστε τον τύπο αρχείου σε DXF ή DWG.

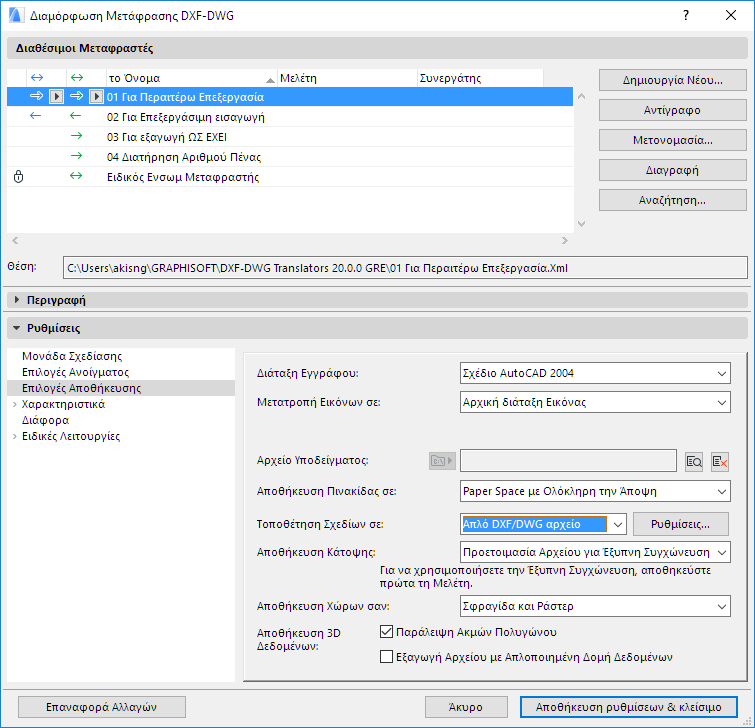

–Δίπλα στον Μεταφραστή, πατήστε Ρυθμίσεις για να ανοίξετε τον διάλογο Διαμόρφωση Μετάφρασης DXF-DWG.
–Στο πάνελ Ρυθμίσεις, χρησιμοποιήστε την επιλογή Αποθήκευση Κάτοψης: Προετοιμασία Αρχείου για Έξυπνη Συγχώνευση.
Για περισσότερες πληροφορίες, δείτε: Αποθήκευση Κάτοψης.
4.Συνεχίζετε να εργάζεστε στο αρχικό σχέδιο, ενώ ο συνεργάτης σας εργάζεται στο αρχείο DWG/DXF.
5.Όταν έρθει η ώρα της συγχώνευσης:
–Αρχείο > Διαλειτουργικότητα > Συγχώνευση από Αρχείο
–Αναζητήστε το αρχείο και πατήστε Άνοιγμα.
–Από τον διάλογο Επιλογές Συγχώνευσης DXF-DWG, διαλέξτε την επιλογή Συγχώνευση Περιεχομένου του Model Space στην Τρέχουσα Άποψη, και πατήστε OK.

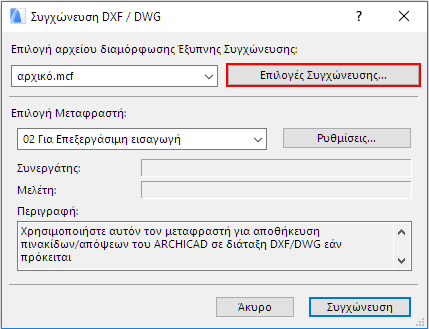

–Από τον διάλογο Συγχώνευση DXF/DWG διαλέξτε Επιλογές Συγχώνευσης,
–Εμφανίζεται ο διάλογος Επιλογές Έξυπνης Συγχώνευσης, ο οποίος σας επιτρέπει να τροποποιήσετε το αρχείο διαμόρφωσης Έξυπνης Συγχώνευσης και τις επιλογές μεταφραστή (αν θέλετε).
Σημείωση: Μπορείτε επίσης να διαμορφώσετε αυτές τις επιλογές εκ των προτέρων στο Αρχείο > Διαλειτουργικότητα > DXF-DWG > Επιλογές Έξυπνης Συγχώνευσης.
Δείτε: Επιλογές Έξυπνης Συγχώνευσης.
6.Επαναλάβετε όπως χρειάζεται.
