Αντιστοιχία Tύπου για IFC Εξαγωγή
Αρχείο > Διαλειτουργικότητα > IFC > IFC Μεταφραστές
Διαλέξτε έναν Μεταφραστή για Εξαγωγή και ανοίξτε την προρρύθμιση Αντιστοιχία Tύπου.
Από τον διάλογο αυτής της προρρύθμισης, κάντε κλικ στο Χάρτης IFC Τύπων για Εξαγωγή για να προσπελάσετε τους ορισμούς αντιστοιχίας.
Περί της Αντιστοιχίας Tύπου για Εξαγωγή
Αντιστοίχηση με Τύπο Στοιχείου
Περί της Αντιστοιχίας Tύπου για Εξαγωγή
Όταν ένα μοντέλο εξάγεται σε διάταξη IFC, σε κάθε στοιχείο του ανατίθεται ένας IFC Τύπος.
Αυτός ο διάλογος ορίζει τον τρόπο ανάθεσης ενός IFC Τύπου σε κάθε εξαγόμενο στοιχείο Archicad.
Υπάρχουν δύο τρόποι που πρέπει να φροντίσετε στην Αντιστοιχία Tύπου για IFC Εξαγωγή:
•Ανά Τύπο Στοιχείου
•Ανά Ταξινόμηση
Κάθε τρόπος περιγράφεται παρακάτω.
Αντιστοίχηση με Τύπο Στοιχείου
Αναθέτει αυτόματα κάθε Τύπο Στοιχείου Archicad σε έναν προκαθορισμένο, βασικό IFC Τύπο, που αντιστοιχεί στο σχετικό εργαλείο του Archicad ή (για GDL αντικείμενα) στην Υποκατηγορία Αντικειμένου.
Εάν διαλέξετε αυτή τη μέθοδο, δεν απαιτείται καμία περαιτέρω χειροκίνητη αντιστοίχηση. Οι υπόλοιποι έλεγχοι του διαλόγου είναι ανενεργοί.
Για περισσότερες πληροφορίες, δείτε: Ενσωματωμένη Αντιστοίχηση IFC Τύπου για Archicad.
Αντιστοιχεί κάθε Ταξινόμηση Archicad σε έναν IFC Τύπο, Προϊόν Τύπου, και/ή Προκαθορισμένο Τύπο. Αυτή η μέθοδος επιτρέπει την ευέλικτη και λεπτομερή ταξινόμηση IFC Τύπου, σύμφωνα με συγκεκριμένα IFC πρότυπα.

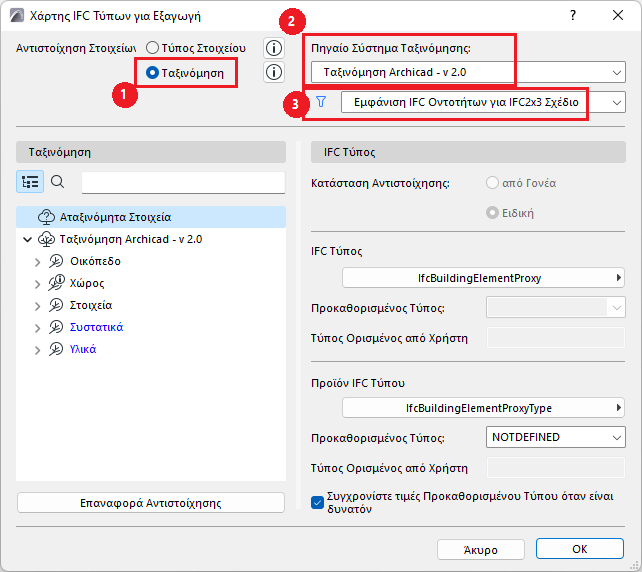

Για να χρησιμοποιήσετε αυτήν τη μέθοδο:
1.Επιλέξτε Αντιστοίχηση ανά Ταξινόμηση.
2.Διαλέξτε ένα Σύστημα Ταξινόμησης (μεταξύ των διαθέσιμων στη μελέτη Archicad). Οι Ταξινομήσεις του επιλεγμένου Συστήματος παρατίθενται τώρα στην αριστερή πλευρά του διαλόγου.
3.Ρυθμίστε το Φίλτρο να εμφανίζει ορισμούς IFC Τύπου με το IFC4 Σχέδιο, το IFC2x3 Σχέδιο, ή και τα δύο. Αυτό είναι κατάλληλο για τη διόρθωση λανθασμένων ορισμών αντιστοίχησης (χαρτογράφησης) (δείτε Τρόπος Διόρθωσης Προειδοποιήσεων Λάθους στον Διάλογο Αντιστοιχίας Tύπου). Εξ ορισμού, το φίλτρο αυτόματα αντιστοιχεί στο IFC Σχέδιο της τρέχουσας προρρύθμισης.
Τώρα μπορείτε να αντιστοιχήσετε τις Ταξινομήσεις στα αριστερά με τους ορισμούς IFC Τύπου στα δεξιά, όπως περιγράφεται λεπτομερώς παρακάτω (από Γονέα και Ειδική).
Ταξινόμηση με Αντιστοίχηση από Γονέα
Για μία επιλεγμένη Ταξινόμηση (π.χ. Παραστάδα): “από Γονέα” την αντιστοιχεί στον ίδιο IFC Τύπο με εκείνο του γονικού στοιχείου (π.χ. το Παραστάδα παίρνει τον ίδιο IFC Τύπο με το Υποστύλωμα, δηλαδή: “IfcColumn”).
Ταξινομήσεις που έχουν αντιστοιχηθεί “από Γονέα” εμφανίζονται μπλε: δεν χρειάζεται να ορίσετε τον IFC Τύπο, επειδή θα πάρει αυτόματα τον ίδιο με τον γονέα του.
Ταξινόμηση με Ειδική Αντιστοίχηση
Αντιστοιχεί την Ταξινόμηση σε έναν IFC Τύπο και ένα Προϊόν IFC Τύπου, που έχετε επιλέξει εσείς. Αυτό αναθέτει πιο συγκεκριμένους ορισμούς IFC Τύπου στα εξαγόμενα στοιχεία.

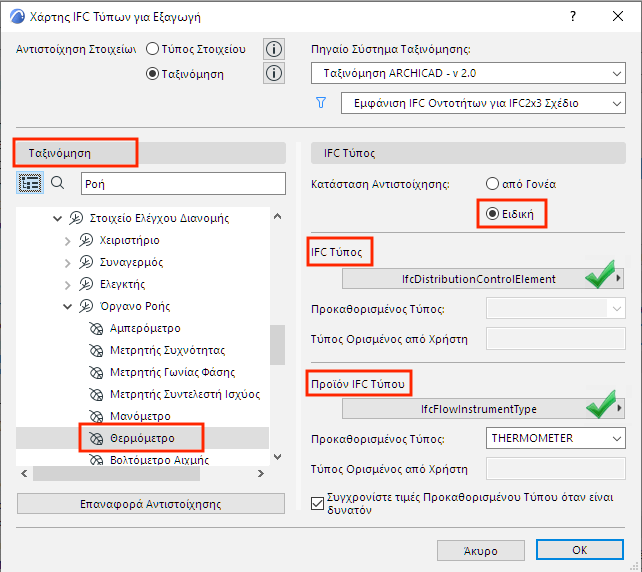

Για παράδειγμα, εδώ ένα στοιχείο είναι ταξινομημένο στο Archicad ως Θερμόμετρο, και έχει αντιστοιχηθεί στον IFC Τύπο και στον Προϊόν IFC Τύπου που φαίνονται: κάντε κλικ στα pop-ups για να προσπελάσετε μία λίστα με έγκυρους ορισμούς.
Αντιστοίχηση με IFC Τύπο και Προϊόν IFC Τύπου
Εάν ο επιλεγμένος IFC Τύπος ή Προϊόν IFC Τύπου έχει Προκαθορισμένους Τύπους, μπορείτε να αναθέσετε και αυτούς.
Εδώ, στο Προϊόν Τύπου του στοιχείου Ροής ανατέθηκε ο Προκαθορισμένος Tύπος του PRESSUREGAUGE:
Διαλέξτε έναν Προκαθορισμένο Τύπο
Τύπος Ορισμένος από Χρήστη
Εάν η λίστα των Προκαθορισμένων Τύπων δεν περιέχει ό,τι χρειάζεστε, διαλέξτε USERDEFINED/ΟΡΙΣΜΟΣΑΠΟΧΡΗΣΤΗ και στη συνέχεια εισάγετε την τιμή που θέλετε στο παρακάτω πεδίο κειμένου.
Συγχρονισμός Τιμών Προκαθορισμένου Τύπου

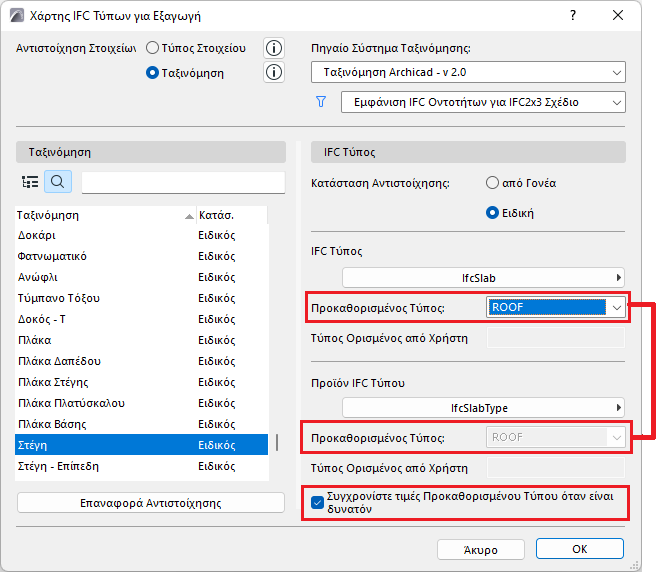

Στις περισσότερες περιπτώσεις, οι Προκαθορισμένοι Τύποι για IFC Τύπο και Προϊόν IFC Τύπου πρέπει να είναι πανομοιότυποι. Για να επιταχυνθούν τα πράγματα, το κουτάκι Συγχρονισμού είναι εξ ορισμού τσεκαρισμένο:
Μη Έγκυροι Προκαθορισμένοι Τύποι

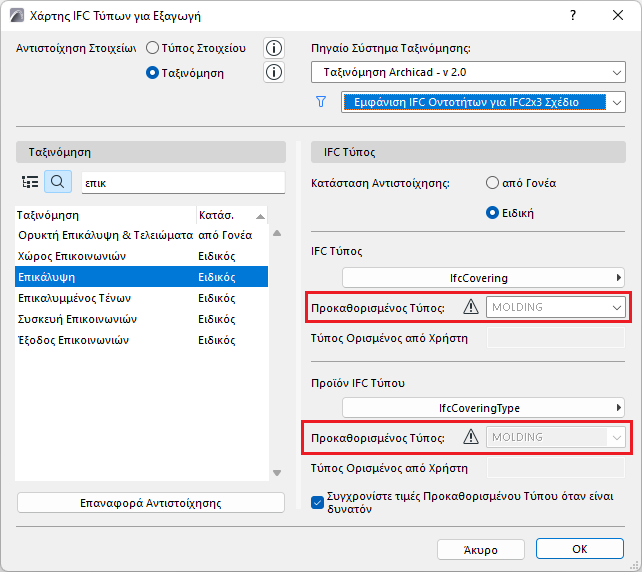

Εάν ένα στοιχείο Ταξινόμησης έχει αντιστοιχηθεί με έναν Προκαθορισμένο Τύπο που δεν είναι διαθέσιμος στο τρέχον Σχέδιο (π.χ. η τιμή MOLDING είναι διαθέσιμη στο IFC4 αλλά δεν είναι στο IFC2x3), τότε αυτή η τιμή θα είναι γκρι, και δεν θα εξαχθεί. (Η προρρύθμιση Μεταφραστής εξακολουθεί να ισχύει.)
Επαναφορά Αντιστοίχησης
Πατήστε αυτό το κουμπί για να επαναφέρετε τους ορισμούς αντιστοιχίας που έγιναν από την στιγμή που ανοίξατε τον διάλογο.
Σημείωση: Η προρρύθμιση Αντιστοιχία Tύπου του Μεταφραστή Προεπισκόπησης έχει μία πρόσθετη λειτουργία: να ορίσει την προκαθορισμένη ταξινόμηση IFC Τύπου των στοιχείων στην τρέχουσα μελέτη Archicad.
Δείτε επίσης: Μεταφραστής Προεπισκόπησης.
