Αυτό το κεφάλαιο συνοψίζει τους κύριους τύπους IFC δεδομένων που είναι διαθέσιμοι στο Archicad.
Σε ένα IFC μοντέλο, οι πληροφορίες μελέτης (π.χ. που δημιουργήθηκαν από μία μελέτη Archicad) αντιπροσωπεύονται ως ένα σύνολο από IFC Entities (Οντότητες) - όπως IFC Τύπος, Χαρακτηριστικό, Ανάθεση, Προϊόν Τύπου. Κάθε IFC Οντότητα (για παράδειγμα, ένας IfcWall) περιλαμβάνει έναν σταθερό αριθμό IFC χαρακτηριστικών, μαζί με οποιονδήποτε αριθμό πρόσθετων ιδιοτήτων IFC.
Μερικές IFC Entities εκφράζουν χαρακτηριστικά άλλων entities (οντοτήτων). Μερικά από αυτές αντιστοιχούν σε Archicad χαρακτηριστικά. Αυτές οι αντιστοιχίες πραγματοποιούνται αυτόματα κατά τη δημιουργία ή την εξαγωγή, ή κατά την εισαγωγή του IFC μοντέλου.
|
Archicad Χαρακτηριστικό |
IFC Οντότητα |
|
Ριζόχαρτο |
IfcPresentationLayerAssignment |
|
Δομικό Υλικό |
IfcMaterial |
|
Επιφάνεια |
IfcSurfaceStyleRendering |
|
Σύνθετη Δομή |
IfcMaterialLayerSet (γεωμετρία εξώθησης) ή IfcMaterialList (γεωμετρία BREP) |
|
Προφίλ |
IfcProfileDef |
Μπορείτε να ορίσετε διαφορετικές προτιμήσεις για την μετατροπή Ριζόχαρτων, Δομικών Υλικών και Επιφανειών εισαγόμενων IFC μοντέλων: χρησιμοποιήστε τις ρυθμίσεις μετατροπής των Μεταφραστών για Εισαγωγή.
Δείτε: Μετατροπή Ριζόχαρτου για IFC Εισαγωγή και Μετατροπή Υλικού και Επιφάνειας.

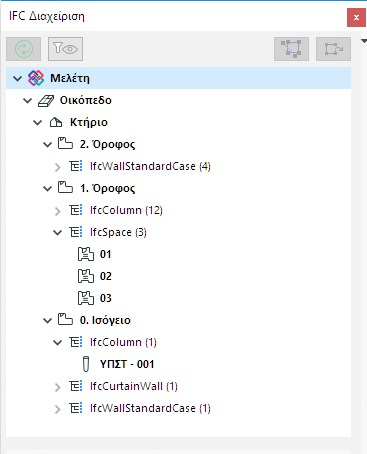

Ένα IFC μοντέλο αποτελείται από IFC οντότητες/entities, δομημένες με μία ιεραρχική σειρά. Όπως φαίνεται στην ακόλουθη εικόνα, κάθε επίπεδο ορόφου (IfcBuildingStorey) έχει τον αντίστοιχό του όροφο στο Archicad.
Στο Archicad, όλα τα στοιχεία και τα αντικείμενα είναι συνδεδεμένα με έναν αρχικό όροφο. Επομένως, εξ ορισμού, η ιεραρχία IFC μοντέλου τα αναφέρει κάτω από το IfcBuildingStorey που έχει το ίδιο όνομα με τον αρχικό όροφο των στοιχείων. Εντούτοις, στην IFC Διαχειριστής Μελέτης, τα στοιχεία μπορούν να ανατίθενται κατευθείαν στο IfcSite ή το IfcBuilding. Έτσι, για παράδειγμα, γειτονικά κτήρια (π.χ. που έγιναν με το εργαλείο Μορφή) και στοιχεία του οικοπέδου (δένδρα, φράκτες, δρόμοι, κ.λπ.) μπορούν να ανατεθούν στο οικόπεδο (site) αντί στο σύστημα ορόφων του κτηρίου της μελέτης.
Εξ ορισμού, τα IFC στοιχεία (για παράδειγμα τα IfcBuildingElements) και οι οντότητες IfcSpace βρίσκονται στο ίδιο επίπεδο ιεραρχίας σε ένα IFC μοντέλο. Ωστόσο, τα Αντικείμενα και οι Μορφές Archicad - ανεξαρτήτως Ταξινόμησής τους - μπορούν να εμφανίζονται και, για σκοπούς IFC εξαγωγής, να συνδέονται με τον Archicad Χώρο (IfcSpace) που τα περιέχει, αντί για τον αρχικό τους όροφο (... που ανήκουν).
IFC Χωρικά Στοιχεία
Τα IFC Χωρικά Στοιχεία είναι τα IfcProject, IfcSite, IfcBuilding, IfcBuildingStorey, καθώς και το IfcSpace. Είναι στο ανώτερο επίπεδο της Ιεραρχίας του IFC Διαχειριστή Μελέτης.
Η διαχείριση αυτών των στοιχείων γίνεται μόνο μέσω του IFC Διαχειριστή Μελέτης, στον οποίο μπορείτε επίσης να επεξεργαστείτε τα σχετικά με το IFC δεδομένα τους.
Ωστόσο, οι τιμές IFC Χαρακτηριστικού αυτών των χωρικών στοιχείων πηγάζουν από τα δεδομένα της τρέχουσας μελέτης Archicad.
IfcSite είναι η γεωγραφική θέση του IfcProject. Μπορεί να έχει μία γεωμετρία αλλά δεν είναι απαραίτητη. Στο Archicad, η γεωμετρία οικοπέδου εκφράζεται με Ανάγλυφα και Αντικείμενα τύπου-Οικόπεδο, ή με στοιχεία με Ταξινόμηση “Γεωμετρία Οικοπέδου”.
Το Archicad μπορεί να χειριστεί και να εισάγει, μόνον ένα κτήριο (IfcBuilding). Μπορεί όμως να εισάγει περισσότερα από ένα IfcSite (Οικόπεδο), έστω και αν το IfcSite, ιεραρχικά, είναι πάνω από το IfcBuilding (Κτήριο). Επομένως, όταν εισάγετε ένα IFC αρχείο που περιέχει πολλά Κτήρια, μπορείτε να επιλέξετε μόνον ένα για εισαγωγή.
Δείτε: Επιλογή Κτηρίου και Οικοπέδου.
Ωστόσο, άλλες εφαρμογές μπορούν να εξάγουν την τοπογραφία ενός Κτηρίου σε πολλά IfcSites. Σε αυτήν την περίπτωση, εισάγοντας το IfcBuilding θα εισάγετε όλα τα IfcSites, συγχωνευμένα στο ένα IfcSite που στην πραγματικότητα περιέχει το εισαγόμενο IfcBuilding. Ως αποτέλεσμα, θα καταλήξετε με ένα μόνο IfcSite και ένα IfcBuilding, αλλά το IfcSite περιλαμβάνει όλα τα IfcSites.
Πώς να Ελέγξετε το Global ID (IFC Χαρακτηριστικό) Βάσει των Πληροφοριών Μελέτης Archicad
Εξ ορισμού, το Archicad αναθέτει ίδια χαρακτηριστικά GlobalID στις εξής οντότητες: IFC Μελέτη, IFC Οικόπεδο, IFC Κτήριο και IFC Όροφο. Αναλυτικότερα, τα Global IDs θα είναι πανομοιότυπα, με την προϋπόθεση ότι τα αντίστοιχα πεδία ID, που ορίζονται στον διάλογο Πληροφορίες Μελέτης του Archicad (Αρχείο > Πληροφορίες) περιέχουν πανομοιότυπες λέξεις-κλειδιά (ή δεν περιέχουν καμία τιμή). Ωστόσο, μπορείτε να αλλάξετε αυτές τις λέξεις-κλειδιά στον διάλογο Πληροφορίες Μελέτης για να ελέγξετε εάν οι χωρικές οντότητες έχουν ίδια ή διαφορετικά GlobalIDs.

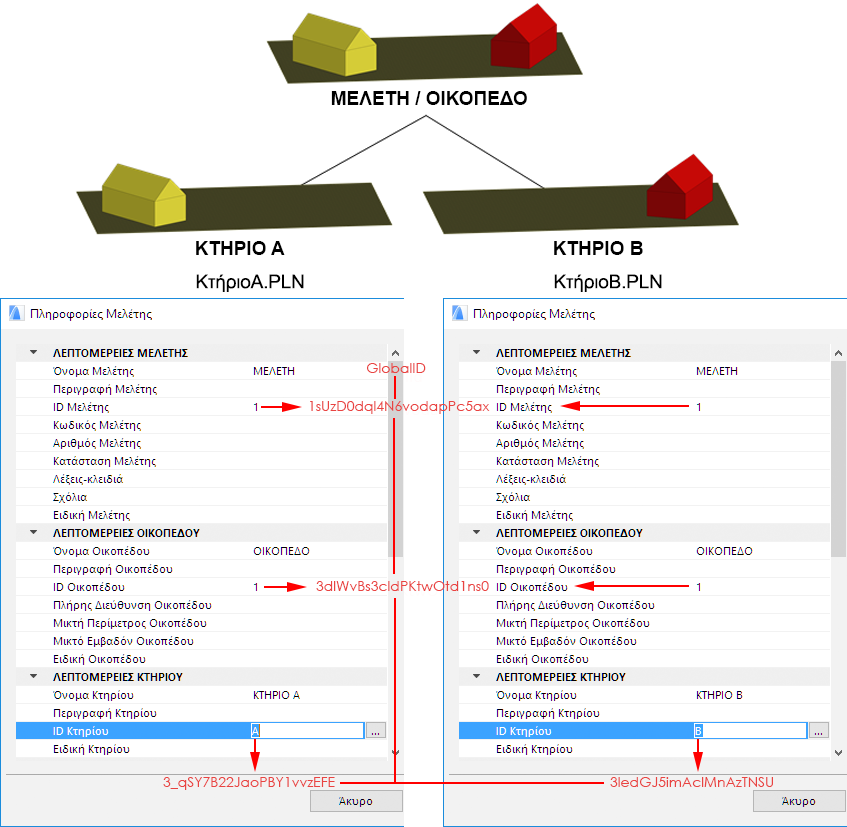

Ας υποθέσουμε ότι έχετε δύο ξεχωριστά κτήρια (αποθηκευμένα σε δύο διαφορετικές μελέτες Archicad). Θέλετε αμφότερες οι μελέτες και τα οικόπεδα να μοιράζονται το ίδιο GlobalID, αλλά επίσης θέλετε τα διάφορα κτήρια κάθε οικοπέδου να έχουν διαφορετικά GlobalIDs.
Για να το πετύχετε αυτό, εισάγετε την ίδια λέξη-κλειδί στα πεδία “ID Μελέτης” και “ID Οικοπέδου” και των δύο μελετών. Εισάγετε διαφορετικές λέξεις-κλειδιά για τα πεδία “ID Κτηρίου”.
Οι οντότητες IFC Όροφος δεν έχουν αντίστοιχο πεδίο ID στον διάλογο Πληροφορίες Μελέτης. Τα GlobalIDs των οντοτήτων IFC Όροφος πηγάζουν από τα ID Κτηρίων. Εάν δύο κτήρια δύο διαφορετικών μελετών Archicad έχουν το ίδιο ID Κτηρίου, τότε όλοι οι όροφοι αυτών των κτηρίων που έχουν τον ίδιο Αριθμό Ορόφου θα έχουν το ίδιο Global ID.
Ο IFC Τύπος είναι ένα είδος IFC οντότητας - ομαδοποιεί IFC στοιχεία μοντέλου σε μία ιεραρχική δομή, που εκφράζεται με τη δομή δένδρου στον IFC Διαχειριστή Μελέτης.
Όταν ένα μοντέλο εξάγεται σε διάταξη IFC, σε κάθε στοιχείο του ανατίθεται ένας IFC Τύπος. Στο Archicad, οι IFC Τύποι παράγονται βάσει του ορισμού Αντιστοιχίας Tύπου (είτε ανά Εργαλείο, είτε ανά Ταξινόμηση) στον Μεταφραστή για Εξαγωγή.
Δείτε: Αντιστοιχία Tύπου για IFC Εξαγωγή.
Στο Archicad, δείτε τον IFC Τύπο οποιουδήποτε Στοιχείου στο παράθυρο Διαχείριση IFC Ιδιοτήτων των Ρυθμίσεων Στοιχείου (ή για οποιοδήποτε επιλεγμένο στοιχείο στον IFC Διαχειριστή Μελέτης).
Μπορείτε επίσης να χρησιμοποιήσετε Εύρεση και Επιλογή για φιλτράρισμα της μελέτης με κριτήριο το “IFC Τύπος”, ή να χρησιμοποιήσετε Διαδραστικό Πίνακα Στοιχείου για δημιουργία λίστας αυτών των δεδομένων για στοιχεία του Archicad. Για παράδειγμα, μπορείτε να επιλέξετε ή να δείτε λίστα των στοιχείων μοντέλου με IFC Τύπο το IfcSlab.
Δείτε: Καθορισμός Κριτηρίων Στοιχείου, χρησιμοποιώντας IFC Δεδομένα.
Ένα Προϊόν IFC Τύπου καθορίζει ένα συγκεκριμένο στυλ/τύπο άλλων οντοτήτων, συσχετίζοντας σε αυτές κοινά IFC Χαρακτηριστικά και Ιδιότητες. Για παράδειγμα, το IfcWindowStyle είναι ένα Προϊόν IFC Τύπου, στο οποίο αναφέρονται πολλά παράθυρα (IfcWindow).
Οι οντότητες Προϊόντος IFC Τύπου δημιουργούνται για τα Archicad στοιχεία βάσει του ορισμού Αντιστοιχίας Tύπου στον Μεταφραστή για Εξαγωγή.
Δείτε: Αντιστοιχία Tύπου για IFC Εξαγωγή.
Το IFC Container (σχετικό αντικείμενο με το IfcRelAggregates) είναι μία IFC οντότητα που δεν έχει τη δική της γεωμετρία στερεού, αλλά τα συστατικά της (αντικείμενα που σχετίζονται με τα IfcRelAggregates) περιέχουν όλα τα δεδομένα που έχουν σχέση με τη γεωμετρία και τη δομή της.
Εξαγωγή Ιεραρχικών Στοιχείων από το Archicad ως IFC Containers
Σε μία μελέτη Archicad, ο IFC Μεταφραστής για Εξαγωγή σας δίνει την επιλογή εξαγωγής των ιεραρχικών στοιχείων (Τοιχοπέτασμα, Σκάλα, Κιγκλίδωμα) σε IFC είτε ως έναν μεμονωμένο στοιχείο, είτε ως ένα ιεραρχικό.
•Εάν έχει εξαχθεί με την ιεραρχική μέθοδο (“Διατήρηση Ιεραρχίας”), θα είναι μία οντότητα IFC Container/Κλωβός, και τα υποστοιχεία του θα είναι μεμονωμένα IFC στοιχεία. Αυτό αντανακλά την ιεραρχία πολλών τμημάτων του πρωτότυπου στοιχείου Archicad (π.χ. Σκάλα).
•Εάν έχει εξαχθεί ως ένα μεμονωμένο στοιχείο, θα είναι μία μεμονωμένη IFC οντότητα, η οποία εμπεριέχει τη γεωμετρία όλων των υποστοιχείων της. Επομένως, η ιεραρχική φύση του πρωτότυπου στοιχείου (π.χ. Σκάλα, με όλα τα επιμέρους συστατικά) χάνεται.
•Η IFC εξαγωγή που χρησιμοποιεί την επιλογή “Διάσπαση Σύνθετης και Σύμπλοκης Διατομής στοιχεία σε τμήματα” παράγει στοιχεία IFC Container από δομικά στοιχεία στο εξαγόμενο IFC αρχείο: για παράδειγμα ένα στοιχείο σύνθετου τοίχου αποθηκεύεται ως ένα στοιχείο IFC Container του τύπου “IfcWall” άνευ γεωμετρίας, και τα τμήματα των στρώσεών του θα παρέχουν τη γεωμετρία ως στοιχεία “IfcBuildingElementPart”.
Αυτές οι επιλογές εξαγωγής βρίσκονται στο Μετατροπή Γεωμετρίας για IFC Εξαγωγή.

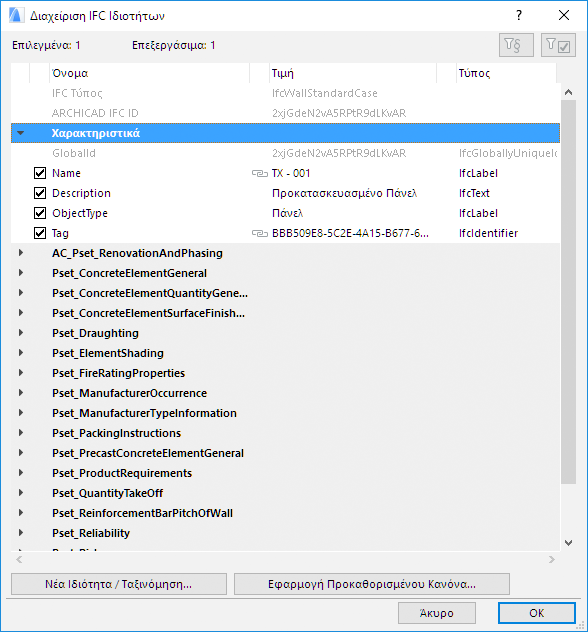

Τα IFC Χαρακτηριστικά είναι οι κύριοι αναγνωριστές των IFC Οντοτήτων. Τα ονόματα των IFC Χαρακτηριστικών είναι σταθερά, και έχουν καθοριστεί από το buildingSMART, ως τμήμα της τυπικής κωδικοποίησης IFC.
Τα περισσότερα από τα ονόματα αυτών των IFC Χαρακτηριστικών πηγάζουν από τη μελέτη. Για παράδειγμα, τα IFC Χαρακτηριστικά ενός δομικού στοιχείου IfcWall:
•GlobalId: ο Παγκόσμιος Μοναδικός Αναγνωριστής του IfcWall στο IFC μοντέλο (μη επεξεργάσιμο).
•OwnerHistory: η ανάθεση της πληροφορίας για την τρέχουσα κυριότητα του IfcWall.
•Name: η τιμή που πηγάζει από τον εργοστασιακό προκαθορισμό για το IfcWall είναι το Archicad ID (διάλογος Ρυθμίσεις Τοίχου > πάνελ Ταξινόμηση και Ιδιότητες).
•Description: το κείμενο μίας προαιρετικής περιγραφής.
•ObjectType: ένα προαιρετικό κείμενο για τον καθορισμό της υποκατηγορίας ενός στοιχείου ή για την προσθήκη πληροφοριών του τύπου του.
•Tag: η τιμή που πηγάζει από τον εργοστασιακό προκαθορισμό για το IfcWall είναι το “Μοναδικό ID” του Archicad (δεν είναι ίδιο με το IFC GlobalId).
•Το OwnerHistory επισυνάπτεται απευθείας σε όλα τα ανεξάρτητα αντικείμενα, σχέσεις και ιδιότητες. Τα συστατικά και οι τιμές του πηγάζουν από δεδομένα μελέτης και είναι κρυφά στη διεπαφή χρήστη του Archicad. Για παράδειγμα, περιλαμβάνει τον φορέα ιδιοκτησίας (OwningUser) (ορισμένα δεδομένα ιδιοκτήτη (κατόχου) προστίθενται στις Πληροφορίες Μελέτης του Archicad (Αρχείο > Πληροφορίες).
Οι IFC Ιδιότητες είναι πρόσθετες (συνήθως, συγκεκριμένου IFC Τύπου) παράμετροι που ανατίθενται σε μία IFC Οντότητα. Οι IFC Ιδιότητες μπορούν να είναι τυπικές ή μη τυπικές.
•Τα Τυπικά δεδομένα, που ονομάζονται “Σχέδιο IFC2x3”, ορίζονται από την buildingSMART και απομνημονεύονται σε σύνολα ιδιοτήτων τον οποίων τα ονόματα αρχίζει με το πρόθεμα “Pset_”
•Τα μη τυπικά δεδομένα δημιουργούνται από την εφαρμογή εξαγωγής, χρησιμοποιώντας οποιοδήποτε όνομα ιδιότητας και απομνημονεύονται σε οποιοδήποτε σύνολο ιδιοτήτων (τα ονόματα αυτών των συνόλων ιδιοτήτων περιέχουν συνήθως το όνομα της εφαρμογής εξαγωγής, ή τον Ορισμό IFC Άποψης Μοντέλου που απαιτεί την Ιδιότητα).
Δείτε: Αντιστοιχία Ιδιότητας για IFC Εξαγωγή.
Μία Αναφορά Ταξινόμησης (IfcClassificationReference) τακτοποιεί τα IFC στοιχεία σε μία κατηγορία. Μπορείτε να αναθέσετε έναν αναγνωριστή Στοιχείου Αναφοράς, ένα Όνομα Ταξινόμησης και μερικές άλλες προαιρετικές παραμέτρους σε όλα τα στοιχεία μελέτης (όπως στο κτήριο, στους ορόφους, στα δομικά στοιχεία ή στους Χώρους).
Βάσει αυτού του συστήματος, μπορείτε να ταξινομείτε στοιχεία στον IFC Διαχειριστή Μελέτης και στον διάλογο Ρυθμίσεων στοιχείου.
Δείτε: Δημιουργία Νέας, Ειδικής IFC Ιδιότητας.

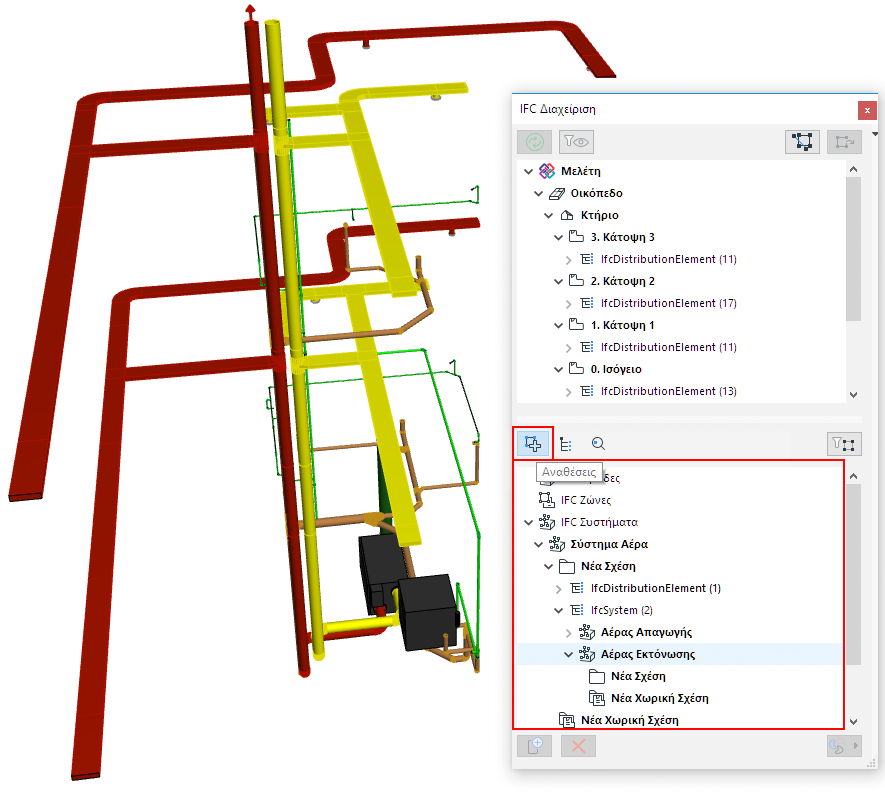

Οι IFC Αναθέσεις (IfcRelAssigns) ορίζουν τη σχέση μεταξύ στοιχείων μελέτης. Κάθε τύπος ανάθεσης μπορεί να έχει το δικό του IFC Χαρακτηριστικό (το σημαντικότερο είναι ο Τύπος Αντικειμένου), καθώς και τυπικές και ειδικές Ιδιότητες IFC. Οι κύριοι τύποι ανάθεσης του προτύπου IFC είναι οι εξής:
•IFC Ομάδα (IfcGroup): Χρησιμοποιήστε αυτόν τον τύπο, για ομαδοποίηση οποιωνδήποτε στοιχείων μελέτης (δομικό στοιχείο, όροφος κ.λπ.). Για παράδειγμα: τα συστατικά υποστύλωμα και δοκός ενός ορθού πλαισίου, ομαδοποιούνται. Η ομαδοποίηση με ιεραρχία πολλαπλών επιπέδων είναι επίσης διαθέσιμη: για παράδειγμα, μπορείτε να ομαδοποιήσετε τις ομάδες στήριξης πλαισίου εντός μίας ομάδας "σύστημα-πλαίσιο".
•IFC Χώρος (IfcZone): Χρησιμοποιήστε αυτόν τον τύπο, για ομαδοποίηση στοιχείων IfcSpace (το αντίστοιχο του Archicad Χώρου). Για παράδειγμα: Archicad Χώροι που έχουν την ίδια λειτουργία, ομαδοποιούνται σε ένα IfcZone που ονομάζεται π.χ. “Χώρος Ασφαλείας”. Η ομαδοποίηση με πολυεπίπεδη ιεραρχία είναι επίσης διαθέσιμη για αναθέσεις IfcZone. Για παράδειγμα, μπορείτε να ομαδοποιήσετε μερικούς Archicad Χώρους (IfcSpaces) σε μία IfcZone (Security Zones), η οποία είναι τμήμα μίας ομάδας IfcZone, υψηλότερου επιπέδου (Govermental Zones).
•IFC Σύστημα (IfcSystem): Χρησιμοποιήστε την για χειροκίνητη ομαδοποίηση στοιχείων μελέτης στην ιεραρχία του συστήματος, χρησιμοποιώντας συστήματα που ορίστηκαν στον MEP Designer, ή εισάγοντας συστήματα π.χ. από ΜΗΥ εφαρμογές. Είναι επίσης διαθέσιμος και ο ορισμός ιεραρχίας υποσυστημάτων (γονικό και παράγωγο σύστημα). Για παράδειγμα: ομαδοποίηση ανελκυστήρων σε ένα κάθετο σύστημα κυκλοφορίας που μπορεί να είναι είτε ένα υποσύστημα ενός μηχανολογικού συστήματος, είτε καταχώρηση στοιχείων υδραυλικών εγκαταστάσεων στο υποσύστημα "Κρύο Νερό" ενός υδραυλικού συστήματος. Μπορείτε επίσης να συνδέσετε συστήματα με μία σχέση χωρικής δομής (IfcSite, IfcBuilding, IfcStorey ή IfcSpace). Για παράδειγμα, προσθήκη σε ένα σύστημα αεραγωγών όλων των Archicad Χώρων (IfcSpace) τους οποίους διατρέχει.
•IFC Συστήματα Κτηρίου
•IFC Συστήματα Διανομής
Το Archicad υποστηρίζει όλους τους προαναφερθέντες τύπους IFC Ανάθεσης:
•η διεπαφή της IFC Διαχειριστής Μελέτης σας επιτρέπει να κάνετε οποιαδήποτε ανάθεση στη μελέτη σας και να διαχειριστείτε όλα τα IFC δεδομένα της,
•όλα τα ανωτέρω αναφερόμενα δεδομένα ανάθεσης δημιουργήθηκαν κατά την εισαγωγή IFC μοντέλου (π.χ. IfcSystems απομνημονευμένα σε ένα IFC μοντέλο (τύπου ΜΗΥ), IfcZones που καθορίστηκαν σε μία εφαρμογή Διαχείρισης Ευκολιών),
•όλες οι διαθέσιμες IFC Αναθέσεις (που καθορίστηκαν χειροκίνητα ή εισήχθησαν προηγουμένως) εξάγονται μέσα σε ένα νέο IFC μοντέλο που έχει χαρτογραφηθεί/αντιστοιχηθεί με βάση την τρέχουσα μελέτη Archicad.
Δείτε: Χρησιμοποιώντας Αναθέσεις στον IFC Διαχειριστή Μελέτης.
