Εξαγωγή IFC Μοντέλου από Archicad

Υπάρχουν τρεις λειτουργίες εξαγωγής:

•Αποθήκευση ως (μενού Αρχείο): εξάγει ολόκληρη την τρέχουσα μελέτη Archicad ή μόνον το φιλτραρισμένο περιεχόμενό της, σε ένα εντελώς νέο IFC αρχείο.

•Συγχώνευση στο IFC μοντέλο (Αρχείο > Διαλειτουργικότητα > IFC): συγχωνεύει μόνο ορισμένα στοιχεία ή, εναλλακτικά, ολόκληρο το περιεχόμενο της τρέχουσας μελέτης Archicad σε ένα υφιστάμενο (μη ανοικτό) IFC αρχείο. Για παράδειγμα, χρησιμοποιήστε αυτήν την εντολή εάν θέλετε να προσθέσετε επιλεγμένο περιεχόμενο ενός Archicad μοντέλου σε ένα IFC αρχείο κάποιου άλλου επιστημονικού κλάδου.

•Εκδότης (μενού Έγγραφο): εκδίδει απόψεις σε οποιαδήποτε από τις διατάξεις αρχείου IFC. Για κάθε στοιχείο Εκδότη, μπορείτε να έχετε άλλον Μεταφραστή, ώστε το περιεχόμενο της άποψης να μπορεί να προσαρμοστεί στις ανάγκες του παραλήπτη, δημιουργώντας την επιθυμητή εξαγωγή με ένα απλό κλικ.

Δείτε: Διάταξη IFC.

Ανεξαρτήτως μεθόδου, η διαδικασία εξαγωγής ελέγχεται από έναν IFC Μεταφραστή για Εξαγωγή, ο οποίος ορίζει τον τρόπο μετάφρασης και εμφάνισης των στοιχείων του Archicad στο IFC. Ως μέρος της διαδικασίας εξαγωγής (δείτε παρακάτω βήματα), θα επιλέξετε έναν IFC Μεταφραστή για Εξαγωγή.

Αποθήκευση ως IFC/Συγχώνευση στο IFC μοντέλο

Αμφότερες αυτές οι λειτουργίες εξαγωγής (Αποθήκευση ως και Συγχώνευση) ακολουθούν ουσιαστικά τα ίδια βήματα.

1.Διαλέξτε την εντολή IFC εξαγωγής που χρειάζεστε.

Αρχείο > Αποθήκευση ως...

Αρχείο > Διαλειτουργικότητα > IFC > Συγχώνευση στο IFC μοντέλο

2.Τύπος αρχείου

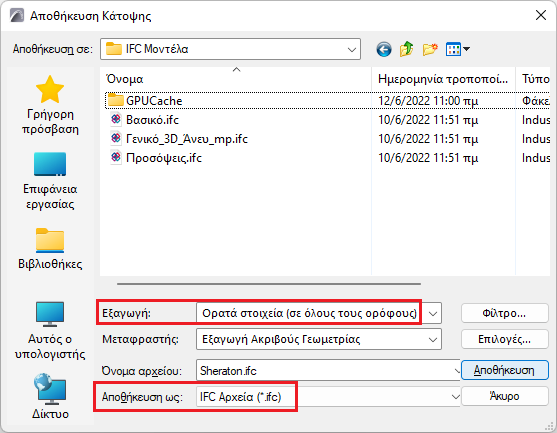

Αποθήκευση ως IFC: Από το “Αποθήκευση ως τύπο” διαλέξτε οποιαδήποτε από τις διατάξεις IFC αρχείου.

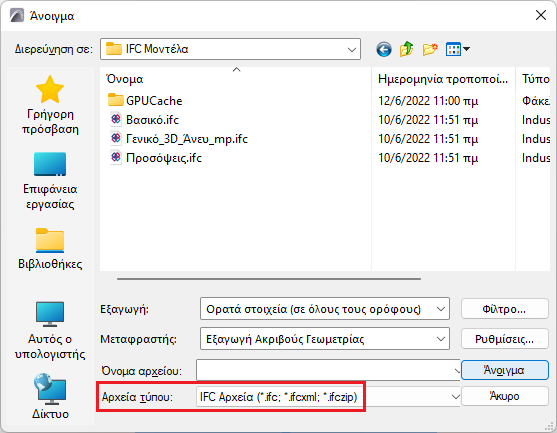

Συγχώνευση στο IFC μοντέλο: Διατίθενται μόνο οι διατάξεις IFC αρχείου.

Δείτε: IFC Τύποι Αρχείου που Υποστηρίζει το Archicad.

3.Ορίστε Όνομα Αρχείου

Χρησιμοποιήστε το πεδίο “Όνομα Αρχείου” για να ορίσετε ένα όνομα αρχείου (Αποθήκευση ως), ή να αναζητήσετε ένα υφιστάμενο IFC μοντέλο (Συγχώνευση στο IFC μοντέλο).

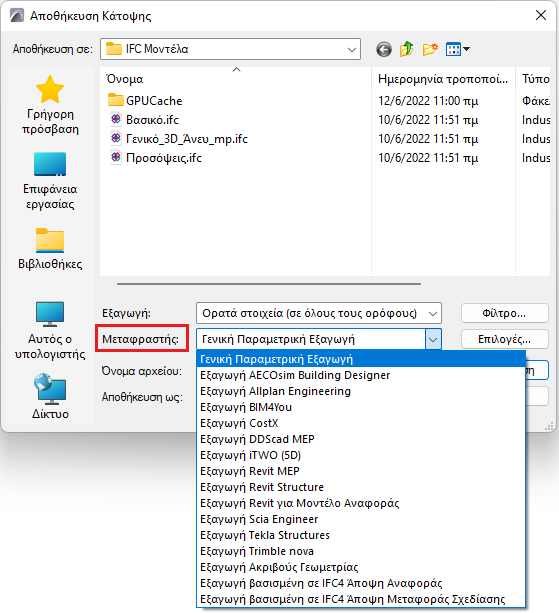

4.Διαλέξτε έναν Μεταφραστή για Εξαγωγή

Χρησιμοποιήστε την πτυσσόμενη λίστα για να επιλέξετε έναν από τους προκαθορισμένους ή τους διαμορφωμένους από τον χρήστη μεταφραστές.

Δείτε επίσης: Μεταφραστές για Εξαγωγή (Λεπτομερείς Ρυθμίσεις).

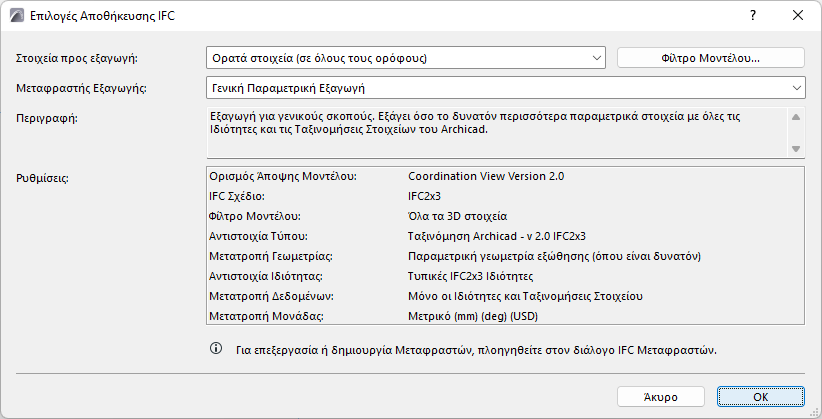

Πατήστε Επιλογές για να ανοίξετε τις Επιλογές Αποθήκευσης IFC, με μία περίληψη των επιλεγμένων ρυθμίσεων του Μεταφραστή.

5.Φιλτράρισμα Μοντέλου κατά την Εξαγωγή

Εάν χρειαστεί, φιλτράρετε περαιτέρω το σύνολο των προς εξαγωγή στοιχείων, χρησιμοποιώντας το πτυσσόμενο μενού Στοιχεία προς εξαγωγή και/ή τον διάλογο Φίλτρο Μοντέλου, διαθέσιμα και τα δύο από τις Επιλογές Αποθήκευσης IFC.

Δείτε: Φιλτράρισμα Μοντέλου κατά την Εξαγωγή.

6.Εξαγωγή

Κάντε κλικ στο "Αποθήκευση" (Αποθήκευση ως) ή στο "Άνοιγμα" (Συγχώνευση στο IFC μοντέλο) για να εκκινήσει η διαδικασία εξαγωγής.

Υπόδειξη: Μετά από την εξαγωγή του IFC μοντέλου, είναι καλό να ελέγχετε το IFC μοντέλο με έναν IFC viewer/αναγνώστη (ή στο Archicad, ανοίγοντας πάλι το IFC αρχείο). Υπάρχουν αρκετοί ελεύθεροι IFC αναγνώστες τους οποίους μπορείτε να κατεβάσετε εύκολα:

–DDS-CAD Viewer: http://www.dds-cad.net

–Solibri Model Viewer: http://www.solibri.com

–Tekla BIMsight: http://www.teklabimsight.com

Συγχώνευση στο IFC μοντέλο: Προστατευμένο Περιεχόμενο

Στην περίπτωση της Συγχώνευσης στο IFC μοντέλο, το περιεχόμενο του υφιστάμενου IFC αρχείου είναι προστατευμένο: η συγχώνευση ενός αρχείου στο IFC, μόνον θα προσθέσει σε αυτό, χωρίς να αντικαταστήσει κανένα στοιχείο του. Αυτό σημαίνει ότι εάν ένα συγχωνευμένο στοιχείο έχει το ίδιο Χαρακτηριστικό IFC GlobalId με ένα υφιστάμενο στοιχείο στο IFC αρχείο, τότε το στοιχείο θα συγχωνευτεί, χρησιμοποιώντας ένα νέο Χαρακτηριστικό IFC GlobalId. Κανένα στοιχείο δεν αντικαθίσταται μετά από μία συγχώνευση. Αυτό επίσης σημαίνει, ότι η εντολή Συγχώνευση στο IFC μοντέλο δεν είναι κατάλληλη για συγχώνευση αλλαγών από μία έκδοση ενός IFC αρχείου σε μία άλλη έκδοση του ίδιου αρχείου!

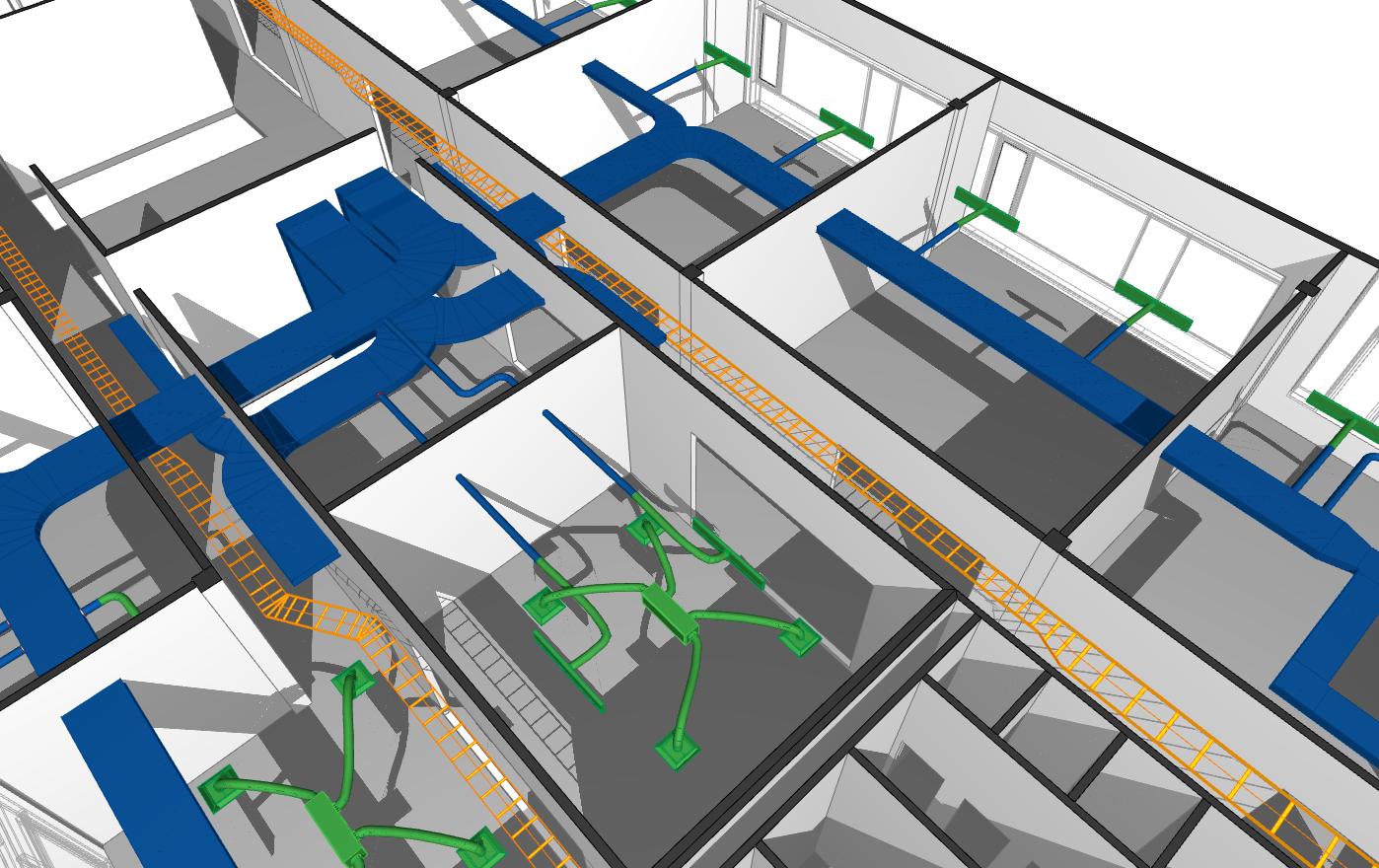

Αυτή η εικόνα εμφανίζει το αποτέλεσμα της συγχώνευσης ενός Archicad μοντέλου, σε ένα υφιστάμενο αρχείο που περιέχει ένα ΜΗΥ μοντέλο.
