Μεταφραστές για Εξαγωγή (Λεπτομερείς Ρυθμίσεις)
Ένας IFC Μεταφραστής για Εξαγωγή ορίζει τους κανόνες χειρισμού των στοιχείων μοντέλου που εξάγονται από το Archicad σε διάταξη IFC.
Για μία γενική εποπτεία αυτών των λειτουργιών, δείτε: IFC Μεταφραστές: Επισκόπηση.

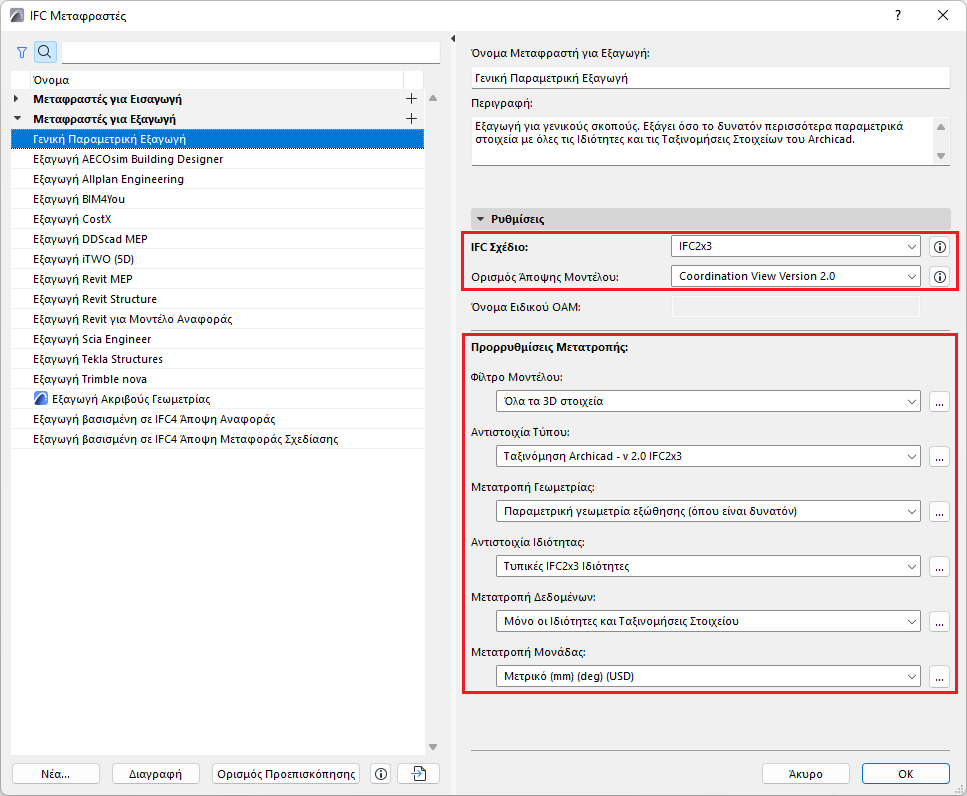

Ο διάλογος IFC Μεταφραστές (Αρχείο > Διαλειτουργικότητα > IFC > IFC Μεταφραστές) σας επιτρέπει να βλέπετε ή να τροποποιείτε ρυθμίσεις Μεταφραστή ή να δημιουργείτε νέους Μεταφραστές.
Από τη λίστα, επιλέξτε έναν Μεταφραστή για Εξαγωγή.
Οι ρυθμίσεις του επιλεγμένου Μεταφραστή, που διαιρούνται σε έξι Προρρυθμίσεις Μετατροπής, εμφανίζονται στη δεξιά πλευρά.
Ένας από τους Μεταφραστές για Εξαγωγή είναι ο Μεταφραστής Προεπισκόπησης. Ο Μεταφραστής Προεπισκόπησης υπάρχει για να παρέχει προκαθορισμένους ορισμούς αντιστοίχησης που είναι απαραίτητοι για να εργάζεστε με IFC δεδομένα στο Archicad.
Για λεπτομέρειες, δείτε: Μεταφραστής Προεπισκόπησης.
Οι κατηγορίες IFC Σχέδιο και Ορισμός Άποψης Μοντέλου βοηθούν στη διαμόρφωση προρρυθμίσεων που είναι συμβατές με συγκεκριμένα πρότυπα (δείτε λεπτομέρειες παρακάτω).
IFC Σχέδιο (μόνο Μεταφραστές για Εξαγωγή)
Ένα IFC Σχέδιο είναι μία ιδιαίτερη έκδοση του IFC προτύπου. Οι Archicad Μεταφραστές υποστηρίζουν είτε το Σχέδιο IFC2x3 (συστήνεται), είτε το IFC4.
Σημείωση: Συστήνεται το IFC2x3 - είναι η πλέον διαδεδομένη, χρησιμοποιούμενη έκδοση. Επιλέξτε το IFC4, μόνον εάν είστε σίγουροι ότι υποστηρίζεται από την εφαρμογή που θα λαμβάνει IFC δεδομένα με τη χρήση αυτού του Μεταφραστή.
Ορισμός Άποψης Μοντέλου (μόνο Μεταφραστές για Εξαγωγή)
Ένας Ορισμός Άποψης Μοντέλου (ΟΑΜ) είναι μία σύσταση για τα δεδομένα και τα στοιχεία που πρέπει να περιλαμβάνει το μοντέλο IFC, ανάλογα με τον σκοπό της ανταλλαγής μοντέλου. Εάν το εξαγόμενό σας μοντέλο IFC πρέπει να συμμορφώνεται με ένα προκαθορισμένο πρότυπο ΟΑΜ, επιλέξτε αυτό το ΟΑΜ από τη λίστα.
Σημείωση: Τα διαθέσιμα ΟΑΜ, εξαρτώνται από το IFC Σχέδιο που επιλέξατε ανωτέρω: IFC2x3 ή IFC4.
Για μία λεπτομερέστερη εξήγηση των ΟΑΜ και των χαρακτηριστικών τους, δείτε Ορισμοί Άποψης Μοντέλου.
Αφού επιλέξετε ένα ΟΑΜ, τότε ορισμένες ρυθμίσεις του Μεταφραστή για Εξαγωγή πρέπει να συμμορφώνονται με τις απαιτήσεις αυτού του ΟΑΜ. Εάν αλλάξετε μία ρύθμιση του Μεταφραστή, τέτοια ώστε να μην ανταποκρίνεται πλέον στις απαιτήσεις του επιλεγμένου ΟΑΜ, τότε ο Μεταφραστής γίνεται μη έγκυρος, και λαμβάνετε μία προειδοποίηση στον διάλογο. Μαρκάρεται επίσης και η προβληματική ρύθμιση:
Εργασία με Προρρυθμίσεις Μετατροπής

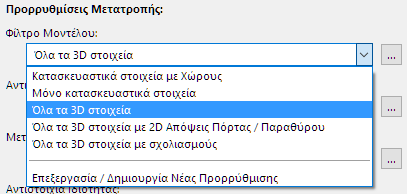

Για οποιαδήποτε κατηγορία Προρρύθμισης Μετατροπής, κάντε κλικ στην πτυσσόμενη λίστα για να δείτε ή να επιλέξετε μία άλλη Προρρύθμιση. Το όνομα Προρρύθμισης σας προδιαθέτει για τον τρόπο επηρεασμού του εξαγόμενου IFC μοντέλου, όταν χρησιμοποιείται αυτή η Προρρύθμιση από έναν IFC Μεταφραστή για Εξαγωγή.

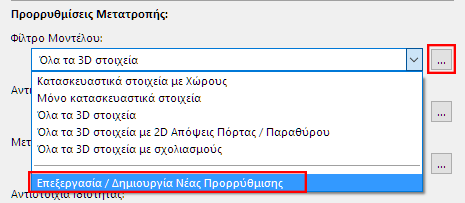

Για προσαρμογή ρυθμίσεων ή δημιουργία μίας νέας προρρύθμισης, επιλέξτε Επεξεργασία/Δημιουργία Νέας Προρρύθμισης, ή κάντε κλικ στο κουμπί (τρεις τελείες), στα δεξιά της Προρρύθμισης.

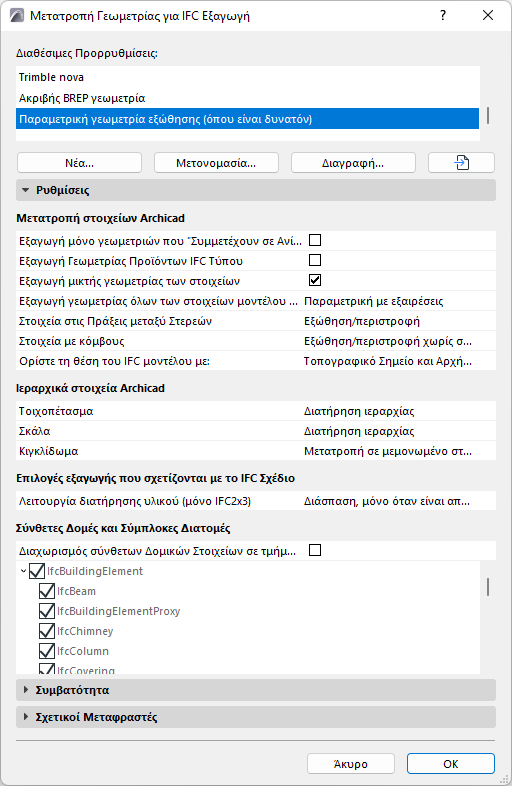

Ανοίγει ο διάλογος Προρρύθμισης (για παράδειγμα, η Μετατροπή Γεωμετρίας για IFC Εξαγωγή).
Για κάθε έναν από τους διαλόγους Προρρύθμισης IFC Εξαγωγής, δείτε τα εξής:
•Διαθέσιμες Προρρυθμίσεις για αυτή τη διαδικασία Μετατροπής (π.χ. Μετατροπή Γεωμετρίας)
•Ρυθμίσεις (εκεί όπου η εξαγωγή ορίζεται με τη μέγιστη λεπτομέρεια, για διάφορους τύπους δεδομένων, όπως ορίζεται για την τρέχουσα επιλεγμένη προρρύθμιση στο άνω μέρος)

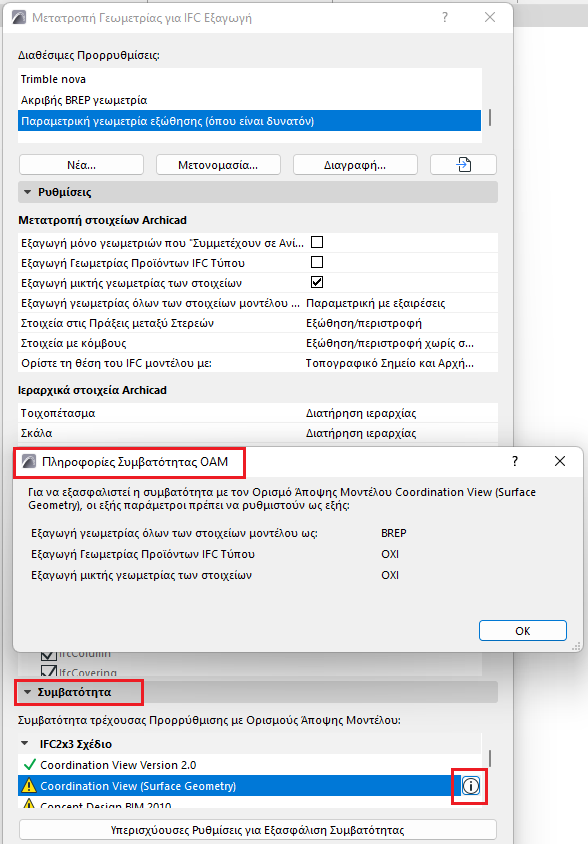

•Συμβατότητα: Οπτική πληροφόρηση σχετικά με το εάν οι τρέχουσες ρυθμίσεις αυτής της προρρύθμισης συμμορφώνονται με συγκεκριμένους Ορισμούς Άποψης Μοντέλου.
Κάντε κλικ στο κουμπί πληροφορίες (i) για να δείτε τις διενέξεις ρυθμίσεων, εάν υπάρχουν. (Εάν ο τρέχων Μεταφραστής για Εξαγωγή δεν χρησιμοποιεί την συγκεκριμένη ΟΑΜ, τότε αυτή η σύγκρουση δεν πρέπει να αποτελεί πρόβλημα.) Για εξασφάλιση συμβατότητας με τον ΟΑΜ, μπορείτε να προσαρμόσετε τις ρυθμίσεις που φαίνονται στον διάλογο Πληροφορίες, ή να κάνετε απλά κλικ στο κουμπί Υπερισχύουσες Ρυθμίσεις για να επιλυθούν τα θέματα.
•Σχετικοί Μεταφραστές (όλοι τρέχοντες IFC Μεταφραστές για Εξαγωγή οι οποίοι χρησιμοποιούν αυτήν την Προρρύθμιση)
Όλες οι Ρυθμίσεις κάθε τύπου Προρρύθμισης Μετατροπής (που χρησιμοποιούνται από IFC Μεταφραστές για Εξαγωγή) αναλύονται στις ακόλουθες ενότητες.
Φίλτρο Μοντέλου για IFC Εξαγωγή
Αντιστοιχία Tύπου για IFC Εξαγωγή
Μετατροπή Γεωμετρίας για IFC Εξαγωγή
Αντιστοιχία Ιδιότητας για IFC Εξαγωγή
