Αυτός ο διάλογος ανοίγει όταν:
•επιλέγετε Αρχείο > Εξωτερικό Περιεχόμενο > Σύνδεση XREF
•κάνετε κλικ στο “Σύνδεση” από τον διάλογο Διαχείριση Xref. (Αρχείο > Εξωτερικό Περιεχόμενο > Διαχείριση Xref).
Όνομα Xref
Προσδιορίστε το όνομα του αρχείου που θα συνδεθεί σαν μία εξωτερική αναφορά.
•Πατήστε το κουμπί Αναζήτηση, και μέσα από το διάλογο επιλογής αρχείων επιλέξτε ένα αρχείο.
•Σαν εναλλακτική λύση, διαλέξτε ένα αρχείο από την pop-up λίστα των ήδη προσαρτημένων αρχείων, αν θέλετε να τοποθετήσετε στη Μελέτη σας και άλλη περίπτωση του αρχείου.
Διαδρομή
Δείχνει την ακριβή διαδρομή για το επιλεγμένο αρχείο.
Τύπος Αναφοράς
Ορίστε τον τρόπο χειρισμού των διαπλεκόμενων XREFs, τσεκάροντας ένα κουμπί.
Σημείωση: Η διαπλοκή (φώλιασμα) προκαλείται όταν φορτώνετε μία εξωτερική αναφορά σε ένα αρχείο το οποίο έχει φορτωμένες εξωτερικές αναφορές σε άλλα αρχεία.
Συνδεδεμένο
Όλα τα επίπεδα της διαπλοκής θα εμφανίζονται στο αρχείο Μελέτης.
Επίθεμα
Τα διαπλεκόμενα XREFs του αρχείου αναφοράς δεν θα είναι ορατά στη Μελέτη.

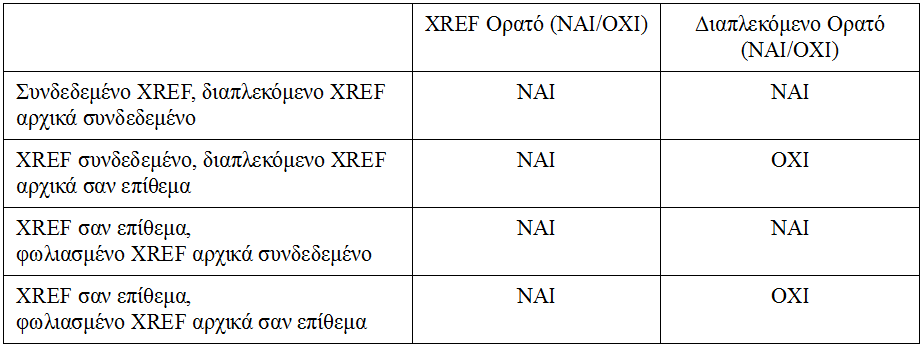

Ο ακόλουθος πίνακας εμφανίζει τα αποτελέσματα της σύνδεσης (συνδεδεμένο/επίθεμα) αρχείων DWG τα οποία περιλαμβάνουν XREFs ως συνδεδεμένα ή ως επιθέματα.
Παραδείγματα:
1.Ένα αρχείο DWG με όνομα BASE.DWG το οποίο έχει συνδεδεμένο ένα XREF με όνομα COMMON.DWG, έχει συνδεθεί στη Μελέτη του Archicad. Και τα δύο αρχεία θα είναι ορατά στην Κάτοψη Ορόφου.
2.Ένα αρχείο DWG με όνομα BASE.DWG το οποίο έχει σαν επίθεμα ένα XREF με όνομα COMMON.DWG, έχει συνδεθεί στη Μελέτη του Archicad. Στην Κάτοψη θα είναι ορατό το BASE.DWG αλλά όχι και το COMMON.DWG.
3.Ένα αρχείο DWG με όνομα BASE.DWG το οποίο έχει συνδεδεμένο ένα XREF με όνομα COMMON.DWG, συνδέεται στη Μελέτη του Archicad σαν επίθεμα. Και τα δύο αρχεία θα είναι ορατά στην Κάτοψη Ορόφου.
4.Ένα αρχείο DWG με όνομα BASE.DWG το οποίο έχει σαν επίθεμα ένα XREF με όνομα COMMON.DWG, συνδέεται στη Μελέτη του Archicad σαν επίθεμα. Στην Κάτοψη θα είναι ορατό το BASE.DWG αλλά όχι και το COMMON.DWG.
Στοίχιση Αρχής Συγχωνευμένου Αρχείου και Περιστροφή στο Τοπογραφικό Σημείο
Τσεκάρετε αυτό το κουτάκι για να
•Τοποθετήσετε το Xref (χρησιμοποιώντας τη δική του αρχή Σχεδίου) στο Τοπογραφικό Σημείο του Archicad
•Περιστρέψετε το Xref ώστε να εναρμονιστεί με τον προσανατολισμό του Τοπογραφικού Σημείου.
Εάν τσεκάρετε αυτό το κουτάκι, τα παρακάτω πεδία Σημείο Ένθεσης, Στροφή και Σημείο Αγκύρωσης είναι γκρίζα.
Δείτε επίσης: Τοπογραφικό Σημείο.
Σημείο Ένθεσης
Καθορίστε τη θέση του xref στη μελέτη:
•Εισάγετε τις ακριβείς συντεταγμένες, ή
•Τσεκάρετε το Ορισμός στην Οθόνη για να τοποθετήσετε το xref κατά την ένθεσή του.
Κλίμακα
Ορίστε έναν συντελεστή κλίμακας για τις διευθύνσεις X και Y ή τσεκάρετε το κουτάκι Ορισμός στην Οθόνη για να καθορίσετε την κλίμακα στην οθόνη.
Σημείωση: Αν καθορίσατε συντελεστές κλίμακας, τότε το περικλείον πλαίσιο του XREF θα προσαρμοστεί στο κατάλληλο μέγεθος. Αν όχι, τότε θα μπορείτε να κάνετε συστολή/διαστολή στο περιγράφον ορθογώνιο, ακριβώς όπως θα κάνατε και κατά τη συστολή/διαστολή ενός αντικειμένου στο Archicad. Είναι δυνατόν να ορίσετε αρνητικές ή θετικές τιμές για τους συντελεστές κλίμακας. Με αρνητικές τιμές μπορείτε να επιτύχετε αποτελέσματα κατοπτρισμού.
Στροφή
Μπορείτε να ορίσετε μία γωνία κατά την οποία θα στραφεί ολόκληρο το τοποθετημένο XREF γύρω από το σημείο ένθεσης ή να τσεκάρετε το κουτάκι Ορισμός στην Οθόνη για να καθορίσετε χειροκίνητα τη στροφή στην οθόνη.
Σημείωση: Αν έχετε καθορίσει μία γωνία στροφής, το XREF περιστρέφεται και στη συνέχεια σχεδιάζεται. Αν όχι, τότε μπορείτε να περιστρέψετε το περιγράφον ορθογώνιο μέχρι να εισάγετε την τιμή με ένα κλικ του ποντικιού ή από τις συντεταγμένες.
Σημείο Αγκύρωσης
Διαλέξτε μία επιλογή για να ορίσετε το σημείο που χρησιμοποιείται για επιλογή/μετατόπιση του Xref.
•Αρχή του Σχεδίου: η Γενική Αρχή (συντεταγμένες 0, 0) του συνδεδεμένου XREF.
•Σημείο αγκύρωσης του Σχεδίου: το σημείο αγκύρωσης του συνδεδεμένου σχεδίου XREF (αν υπάρχει).
•Κορυφή περικλείοντος κουτιού: το Archicad υπολογίζει το μέγεθος του περικλείοντος ορθογωνίου του συνδεδεμένου XREF. Επιλέγετε ένα από τα 9 σημαντικά σημεία του περικλείοντος ορθογωνίου.
Τοποθέτηση στον όροφο
Χρησιμοποιήστε την αναδιπλούμενη λίστα για να διαλέξετε τον όροφο που θέλετε να τοποθετήσετε το XREF. Πριν από την τοποθέτηση, το Archicad θα γυρίσει σε αυτόν τον όροφο.
Μεταφραστής
Αυτό το πεδίο εμφανίζει τον επιλεγμένο DXF/DWG Μεταφραστή που θα χρησιμοποιηθεί κατά τη μετατροπή του συνδεδεμένου σχεδίου AutoCAD. Από την αναδιπλούμενη λίστα μπορείτε να διαλέξετε οποιονδήποτε διαθέσιμο Μεταφραστή. Με κλικ στο κουμπί Ρυθμίσεις, θα έλθει στο προσκήνιο ο Διάλογος του Μεταφραστή, όπου μπορείτε να αλλάξετε τις Ρυθμίσεις του Μεταφραστή πριν τη σύνδεση του αρχείου XREF.
Για περισσότερες πληροφορίες, δείτε: Διαμόρφωση Μετάφρασης DXF-DWG.
Περιγραφή
Αυτό το πεδίο εμφανίζει μία μικρή εξήγηση και σημείωση για τον επιλεγμένο Μεταφραστή, έτσι ώστε να αποφασίσετε για την καταλληλότητά του.
Σύνδεση
Κάντε κλικ για σύνδεση του Xref.
Σημείωση: Όταν προσαρτάτε ένα αρχείο εξωτερικής αναφοράς σε μία Μελέτη του Archicad, τότε θα δημιουργηθεί για αυτό ένα ριζόχαρτο. Τα ονόματα των ριζόχαρτων που προκύπτουν θα έχουν την ακόλουθη μορφή:
‘ΟΝΟΜΑ_XREF | ΟΝΟΜΑ_ΡΙΖΟΧΑΡΤΟΥ’.
Για παράδειγμα, το ριζόχαρτο PEN_56 ενός αρχείου DWG το οποίο είχε προσαρτηθεί στη μελέτη με το όνομα XREF 3D_STUFF, θα γίνει το ριζόχαρτο 3D_STUFF|PEN_56.
