Για μία περιγραφή των γενικών ρυθμίσεων που είναι κοινές για όλα τα εργαλεία της Εργαλειοθήκης, δείτε: Εργασία στους Διαλόγους Ρυθμίσεων Εργαλείων.

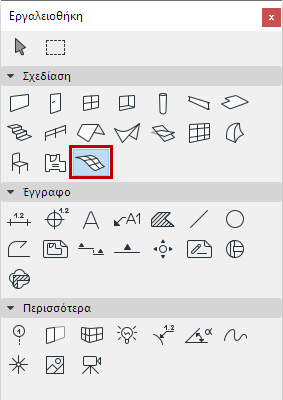

Το εργαλείο Ανάγλυφο είναι για τη δημιουργία επιφανειών, επιφανειών με βάθρο και συμπαγών όγκων, με καθορισμό των υψομέτρων των σχετικών σημείων και την παρεμβολή μεταξύ αυτών των σημείων.
Η δημιουργία ενός Αναγλύφου εξαρτάται από δύο σημαντικούς παράγοντες: το Επίπεδο Βάσης και τους Kορφιάδες του Αναγλύφου
Σχεδιάζετε τα κύρια περιγράμματα του Αναγλύφου σε προβολή πάνω στο Επίπεδο Αναφοράς Αναγλύφου. Στη συνέχεια, μπορείτε να αρχίσετε να ανυψώνετε τα χαρακτηριστικά σημεία της άνω επιφάνειας του Αναγλύφου εκτός αυτού του επιπέδου.
Για περισσότερες πληροφορίες, δείτε: Ανάγλυφα.
Ανάγλυφο - Πάνελ Γεωμετρία και Τοποθέτηση
Ύψος Αναγλύφου (Βάθος): Ορίστε το βάθος (αν υπάρχει) που θα επεκτείνεται το ανάγλυφο κάτω από το Επίπεδο Αναφοράς Αναγλύφου.
•Το υψόμετρο (στάθμη) βάσης που προκύπτει θα παρουσιάζεται με μία αρνητική τιμή στην Παλέτα Πληροφοριών.
Απόκλιση από Αρχικό Όροφο: Καθορίστε τη στάθμη του Επιπέδου Αναφοράς Αναγλύφου, μετρημένο από τον Αρχικό του Όροφο.
Αρχικός Όροφος
Δείτε: Αρχικός Όροφος.
Επιλέξτε μία μέθοδο για να κατασκευάσετε το Ανάγλυφο:
•Μόνον Επιφάνεια
•Επιφάνεια με Βάθρο
•Στερεό Σώμα
Δομικό Υλικό: Χρησιμοποιήστε το pop-up για να επιλέξετε ένα δομικό υλικό για το Ανάγλυφο.
Ανάγλυφο - Πάνελ Κάτοψη και Τομή Αναγλύφου
Δείτε: Εμφάνιση Στοιχείου σε Κάτοψη και Τομή
Σημείωση: Αυτές οι ρυθμίσεις εφαρμόζονται μόνο στα στερεού σώματος ανάγλυφα και όχι σε ανάγλυφα μόνον επιφάνειας ή σε ανάγλυφα με βάθρο.
Σημείωση: Ο τύπος γραμμής των Αναγλύφων που εμφανίζονται σε άλλους ορόφους καθορίζεται στο Επιλογές > Προτιμήσεις Μελέτης > Κληροδότηση.
•Επιλογή Κορφιάδων: Ορίστε είτε Εμφάνιση Όλων των Κορφιάδων, είτε Εμφάνιση Κορφιάδων Χρήστη (δηλ., μόνον εκείνους που ορίσατε όταν σχεδιάζατε το Ανάγλυφο).
•Πένα Κορφιά: Χρησιμοποιήστε το για να αναθέσετε ένα χρώμα πένας σε αμφότερους τους κορφιάδες (χρήστη και αυτούς που δημιουργούνται αυτόματα).
Ράστερ Κάλυψης
Δείτε: Ανάθεση ενός Ράστερ Κάλυψης.
Αυτό το πάνελ επηρεάζει την 3D εμφάνιση του αναγλύφου.
Για περισσότερες πληροφορίες, δείτε: Στοίχιση 3D Υφής.
3D Απεικόνιση
Ελέγξτε την εμφάνιση των παραγόμενων κορφιάδων (είτε απότομοι ή ομαλοί) στο 3D Μοντέλο.
•Ευδιάκριτοι Όλοι οι Κορφιάδες: Εμφανίστε το ανάγλυφο στο 3D παράθυρο με ευδιάκριτες συνδέσεις τριγώνων.
•Ευδιάκριτοι οι Κορφιάδες Χρήστη: Εμφανίστε τις επιφάνειες αναγλύφου με ευδιάκριτες συνδέσεις των Κορφιάδων Χρήστη και ομαλοποιημένες όλες τις άλλες συνδέσεις επιφανειών.
•Ομαλοποιημένοι Όλοι οι Κορφιάδες: Εμφανίστε το ανάγλυφο με ομαλοποιημένες συνδέσεις επιφανειών.
Αν ενεργοποιήσετε την επιλογή Ομαλοποιημένοι Όλοι οι Κορφιάδες, τότε στην 3D άποψη θα εμφανίζονται μόνον οι Kορφιάδες που ορίζονται από το χρήστη.
