Για μία περιγραφή των γενικών ρυθμίσεων που είναι κοινές για όλα τα εργαλεία της Εργαλειοθήκης, δείτε: Εργασία στους Διαλόγους Ρυθμίσεων Εργαλείων.
Για γενικές πληροφορίες του τρόπου δημιουργίας και επεξεργασίας Μορφής, δείτε: Μορφές.
Οι Προκαθορισμένες Ρυθμίσεις Μορφής σας δίνουν τη δυνατότητα να ορίσετε παραμέτρους για τη δημιουργία νέων Μορφών.
Οι Ρυθμίσεις Επιλεγμένης Μορφής ποικίλουν ανάλογα με το εάν έχετε επιλέξει
•ολόκληρη τη Μορφή,
•ένα ή περισσότερα από τα υποστοιχεία της (έδρες και/ή ακμές),
•ή έναν συνδυασμό τους.
Δείτε επίσης: Επιλογή Μορφής.
Εμφανίζονται οι ρυθμίσεις της έδρας ή της ακμής που επιλέξατε τελευταία, αλλά όταν αλλάξετε τις επιλογές, αυτές εφαρμόζονται σε όλες τις επιλεγμένες έδρες και/ή ακμές.

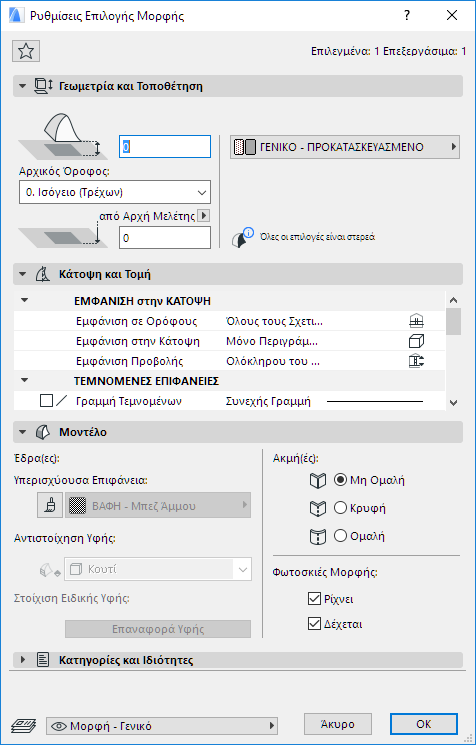

Ρυθμίσεις Επιλογής Μορφής: Ολόκληρη Μορφή
Εάν είναι επιλεγμένη ολόκληρη η Μορφή, προσφέρονται όλοι οι έλεγχοι των Ρυθμίσεων Μορφής:
Εξαίρεση: Η Αντιστοίχηση υφής (Κουτί ή Επίπεδη) μπορεί να τροποποιηθεί μόνον για μεμονωμένα επιλεγμένες έδρες. Για μία ολόκληρη Μορφή, η αντιστοίχηση υφής είναι πάντα “Κουτί”.

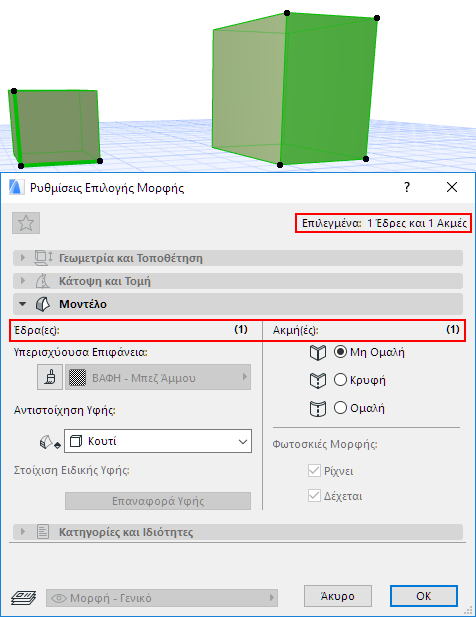

Ρυθμίσεις Επιλογής Μορφής: Έδρες και/ή Ακμές
Χρησιμοποιήστε την επιλογή "υποστοιχείο" για να επιλέξετε έναν συνδυασμό συγκεκριμένων ακμών και εδρών οποιουδήποτε αριθμού Μορφών για επεξεργασία τους.
Σε αυτή την περίπτωση είναι διαθέσιμο μόνον το πάνελ Μοντέλο, και οι μόνοι διαθέσιμοι έλεγχοι είναι η Υπερισχύουσα Επιφάνεια και η Αντιστοίχηση υφής (εάν είναι επιλεγμένες έδρες) και ο Τύπος Ακμής (εάν είναι επιλεγμένες οποιεσδήποτε ακμές).
Οι υπόλοιποι έλεγχοι (Φωτοσκιές Μορφής) είναι γκριζαρισμένοι, γιατί εδώ, οι επιλογές μπορούν να εφαρμοστούν μόνον στη Μορφή ως σύνολο και όχι στα επιλεγμένα υποστοιχεία της.
Εμφανίζονται οι ρυθμίσεις της έδρας ή της ακμής που επιλέξατε τελευταία, αλλά όταν αλλάξετε τις επιλογές, αυτές εφαρμόζονται σε όλες τις επιλεγμένες έδρες και/ή ακμές.
Ο αριθμός των επεξεργάσιμων εδρών και ακμών, εάν υπάρχουν, εμφανίζονται στο πάνελ Μοντέλο καθώς και στην Παλέτα Πληροφοριών.

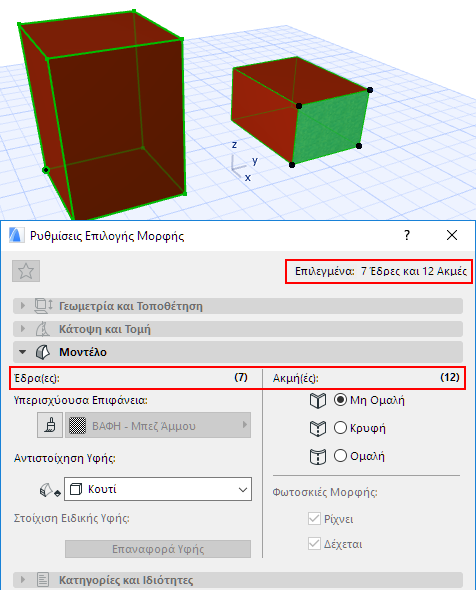

Ρυθμίσεις Επιλογής Μορφής: Ολόκληρη Μορφή + Έδρες και/ή Ακμές
Εάν έχετε επιλέξει μία ολόκληρη Μορφή και οποιεσδήποτε πρόσθετες έδρες ή ακμές, θα μπορέσετε να επεξεργαστείτε μόνον τις επιλογές υποστοιχείου: όλα τα υποστοιχεία ολόκληρης της Μορφής, συν τα πρόσθετα επιλεγμένα υποστοιχεία.
Και πάλι, μόνον το πάνελ Μοντέλο των Ρυθμίσεων Επιλογής Μορφής είναι διαθέσιμο, είναι δε επεξεργάσιμα μόνον η Επιφάνεια Έδρας, η Αντιστοίχηση υφής και ο Τύπος Ακμής. Ο συνολικός αριθμός των επεξεργάσιμων στοιχείων εμφανίζεται στο πάνελ Μοντέλο και στην Παλέτα Πληροφοριών.
Μορφή - Πάνελ Γεωμετρία και Τοποθέτηση
Σημείωση: Οι έλεγχοι αυτού του πάνελ είναι διαθέσιμοι μόνον στις Προκαθορισμένες Ρυθμίσεις Μορφής, ή εφόσον έχετε επιλέξει ένα ή περισσότερα στοιχεία ολόκληρης Μορφής (κανένα υποστοιχείο).
Κάτω Απόκλιση από Αρχικό Όροφο: Εισάγετε εδώ μία τιμή για την απόσταση (στάθμη) της Μορφής από τον Αρχικό Όροφο.
Αυτό το σημείο διακρίνεται από ένα τονισμένο χαρ. σημείο στην επιλεγμένη Μορφή. Πρόκειται για το κατώτατο σημείο της Μορφής.
Αρχικός Όροφος
Δείτε: Αρχικός Όροφος.
Το κατώτατο σημείο της Μορφής είναι φυσικά συνδεδεμένο με τον Αρχικό της Όροφο.
Κάτω Στάθμη [από στάθμη Αναφοράς]
Ύψος του χαμηλότερου σημείου της Μορφής, μετρημένου από την στάθμη Αναφοράς (εξ ορισμού, αυτή η στάθμη Αναφοράς είναι η Αρχή Μελέτης). Αν χρειάζεται, πατήστε στο pop-up βελάκι για να αλλάξετε τη στάθμη Αναφοράς.
Σημειώσεις:
–Οι στάθμες Αναφοράς καθορίζονται στο Επιλογές > Προτιμήσεις Μελέτης > Στάθμες Αναφοράς.
–Αυτή είναι μία υπολογισμένη τιμή, όχι μία σύνδεση. Εάν αλλάξετε την στάθμη Αναφοράς, το κάτω μέρος της Μορφής δεν θα αλλάξει τη θέση του.

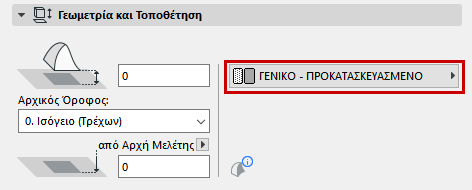

Δομικό Υλικό: Χρησιμοποιήστε το pop-up για να επιλέξετε ένα δομικό υλικό για τη Μορφή.
Δείτε: Εμφάνιση Στοιχείου σε Κάτοψη και Τομή
Σημείωση: Οι έλεγχοι αυτού του πάνελ είναι διαθέσιμοι μόνον στις Προκαθορισμένες Ρυθμίσεις Μορφής, ή εφόσον έχετε επιλέξει ένα ή περισσότερα στοιχεία ολόκληρης Μορφής (κανένα υποστοιχείο).
ΠΕΡΙΓΡΑΜΜΑΤΑ:
•Εμφάνιση Ίχνους Περιγράμματος: Προσθέτει ένα ίχνος περιγράμματος γύρω από το στοιχείο Μορφή στα Κάτοψη/Τομή/3D Έγγραφο, ακόμα και όταν οι ακμές είναι κρυφές ή ομαλές.
Ράστερ Κάλυψης
Δείτε: Ανάθεση ενός Ράστερ Κάλυψης.
Αυτό το πάνελ επηρεάζει την 3D εμφάνιση της Μορφής.
Σημείωση: Εάν έχετε επιλέξει ένα ή περισσότερα υποστοιχεία Μορφής (έδρες και/ή ακμές), τότε οι μόνοι διαθέσιμοι έλεγχοι είναι το Επιφάνεια Έδρας, η Αντιστοίχηση Υφής και ο Τύπος Ακμής.
Μπορείτε να εφαρμόσετε ειδικές ρυθμίσεις σε μία ή περισσότερες έδρες ή ακμές Μορφής, χρησιμοποιώντας τις εντολές Ρυθμίσεις Ειδικής Έδρας ή Ρυθμίσεις Ειδικής Ακμής της μικροΠαλέτας.
Δείτε: Μετασχηματισμός Μορφών: Ρυθμίσεις Ειδικής Έδρας.
Εάν έχετε προσαρμόσει οποιαδήποτε επιφάνεια της Μορφής (στους διαλόγους Ρυθμίσεις Ειδικής Έδρας ή Ρυθμίσεις Ειδικής Ακμής), εμφανίζεται ένα “ειδικό” κίτρινο εικονίδιο δίπλα στον έλεγχο ρύθμισης επιφάνειας έδρας/ακμής στις Ρυθμίσεις Μορφής, υποδεικνύοντας ότι μία ή περισσότερες επιφάνειες ή τύποι διαφέρουν από τη γενική ρύθμιση.
Δείτε Ειδική Επιφάνεια Μορφής: Οπτική Πληροφόρηση στις Ρυθμίσεις Μορφής και Αλλαγή Τύπου Ακμής.
•Αντιστοίχηση Υφής: Αυτός ο έλεγχος (Κουτί ή Επίπεδη) μπορεί να τροποποιηθεί μόνον για μεμονωμένα επιλεγμένες έδρες. Για μία ολόκληρη Μορφή, η αντιστοίχηση υφής είναι πάντα “Κουτί” και δεν μπορεί να τροποποιηθεί.
•Ακμές: Διαλέξτε μία επιλογή για εμφάνιση όλων των Ακμών της Μορφής.
•Φωτοσκιές Μορφής: Τσεκάρετε ένα ή αμφότερα τα κουτάκια για εμφάνιση φωτοσκιών που είτε Ρίχνει, είτε Δέχεται η Μορφή (φωτοσκιές που ρίχνουν άλλα στοιχεία). Τα αποτελέσματα είναι ορατά όταν χρησιμοποιούνται φωτοσκιές (π.χ. Φωτορεαλισμός, 3D παράθυρο).
Υπερισχύουσες Επιφάνειες Με Βαφέα Επιφάνειας.
Μετασχηματισμός Μορφών: Ρυθμίσεις Ειδικής Έδρας
Τύπος Ακμής Μορφής: Μη Ομαλή, Κρυφή, Ομαλή
Αντιστοίχηση Υφής Μορφής και Στοίχιση
Μορφή - Πάνελ Ταξινόμηση και Ιδιότητες
Σημείωση: Οι έλεγχοι αυτού του πάνελ είναι διαθέσιμοι μόνον στις Προκαθορισμένες Ρυθμίσεις Μορφής, ή εφόσον έχετε επιλέξει ένα ή περισσότερα στοιχεία ολόκληρης Μορφής (κανένα υποστοιχείο).
Δείτε: Πάνελ Ταξινομήσεις και Ιδιότητες.
