Minden épületgépészeti nyomvonal – légcsatorna-elvezetés, kábelcsatorna-elvezetés, csőelvezetés – a fő nyomvonal és annak részelemeiből (szakaszokból és csomópontokból) álló hierarchikus rendszer.

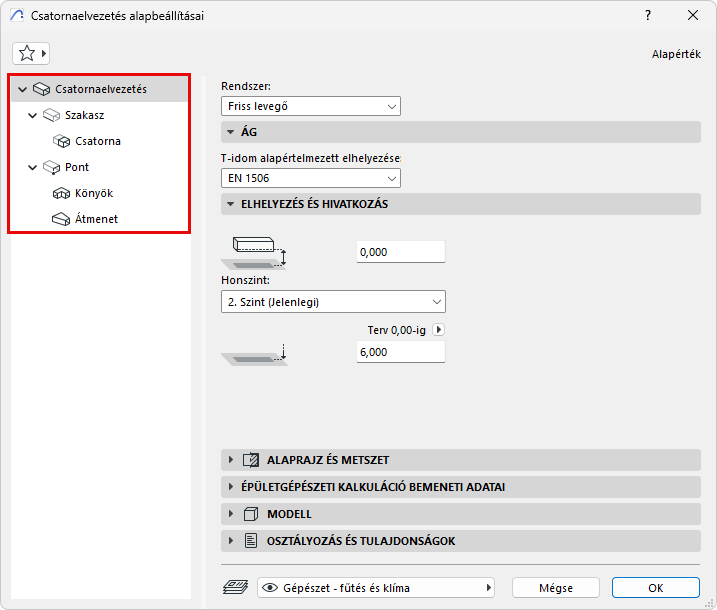

Az Elvezetési beállítások párbeszédpanelek ezt a hierarchiát tükrözik. A beállítási oldalakon adhatók meg a nyomvonal és részelemeinek alapértelmezett beállításai.
Elvezetési beállítások – főoldal
Épületgépészeti kalkuláció bemeneti adatai (légcsatorna)
Nyomvonalelem megjelenítése: alaprajzi és metszeti, modell megjelenítés
Épületgépészeti csomópont beállításai
Épületgépészeti elemek egyedi beállításai (légcsatorna, kábeltálca, cső, könyök, átmenet)
Az ilyen jellegű Archicad eszközökhöz hasonlóan (pl. korlát) bármelyik részelem testre szabható. Ha módosít egy alapértelmezett beállítást, a párbeszédpanel figyelmeztet arra, hogy egyéni beállítást alkalmaz.

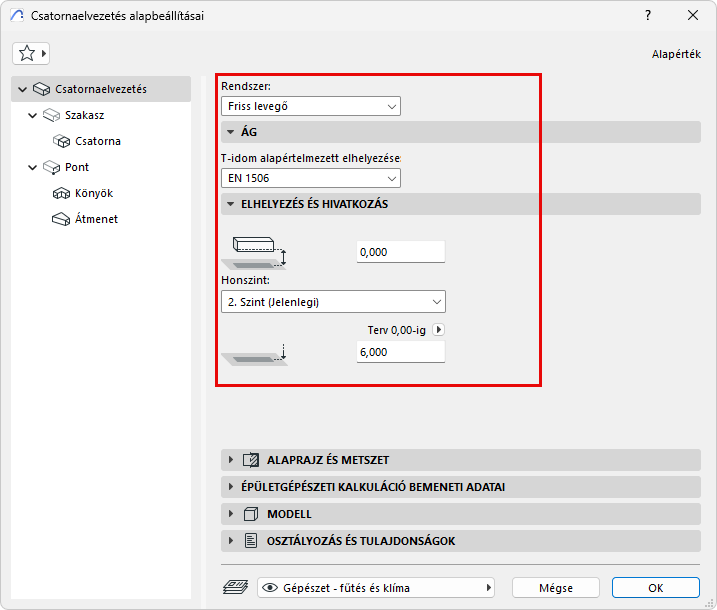

Elvezetési beállítások – főoldal
1.Nyissa meg az elvezetési eszköz alapértelmezett beállításait
2.Válasszon rendszert az elvezetési beállítások főoldalán. Az épületgépészeti rendszer határozza meg a nyomvonal 2D-s és 3D-s megjelenését. Lásd Épületgépészeti rendszerek.
Megjegyzés: Amikor a nyomvonal egy elemét önálló épületgépészeti objektumhoz kapcsolja, a nyomvonal eleme nem a hozzá beállított épületgépészeti rendszert használja, hanem automatikusan az objektum épületgépészeti rendszerét örökli.
3.Az Ág részben megtalálható a nyomvonal T-idomaira vonatkozó alapértelmezett mérettáblázat.
4.Adja meg a nyomvonal Elhelyezés és hivatkozás beállításait:
•Honszint és az eltolás az adott szint alapmagasságától
•Alsó eltolás a kiválasztott hivatkozási szinttől

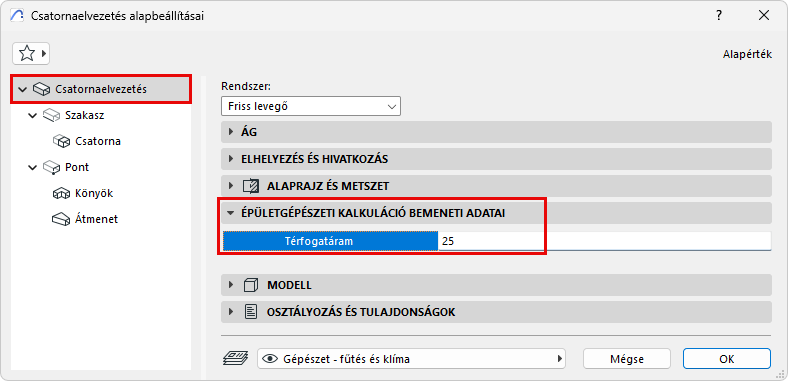

Épületgépészeti kalkuláció bemeneti adatai (légcsatorna)
Légcsatorna nyomvonala esetén: Adja meg a térfogatáram határértékét. Az adatot a Rendszerböngésző és a Légcsatorna optimalizáló eszköz használja a légáram kiszámításához és a légcsatornarendszerek méretének módosításához.
Lásd Épületgépészetirendszer-böngésző (csatornaelvezetések) ésDuct Size Optimizer.
