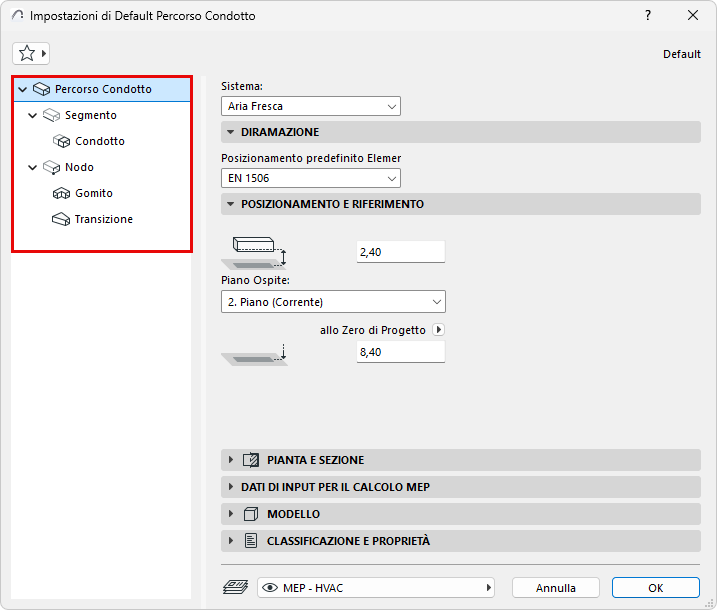

Ogni Percorso MEP - Percorso di Condotto, Percorso di Canaletta e Percorso di Tubazione - è costituito da una gerarchia di elementi del Percorso principale e dai suoi sottoelementi: segmenti e nodi.
Ciascuna delle finestre di dialogo delle impostazioni di percorso riflette questa gerarchia. Utilizzare le pagine delle impostazioni per impostare le opzioni di default per l'elemento Percorso e i suoi sottoelementi.
Impostazioni Percorso - pagina principale
Dati di input per il calcolo MEP (Conduttura)
Visualizzazione dell'elemento del Percorso: Pianta e Sezione, Visualizzazione Modello
Percorso Impostazioni Segmento
Come per altri strumenti simili di Archicad (ad esempio Parapetto), è possibile personalizzare ogni particolare sottoelemento. Una volta che un'impostazione è stata personalizzata e non è più quella predefinita, la finestra di dialogo avvisa che è in vigore un'impostazione personalizzata.

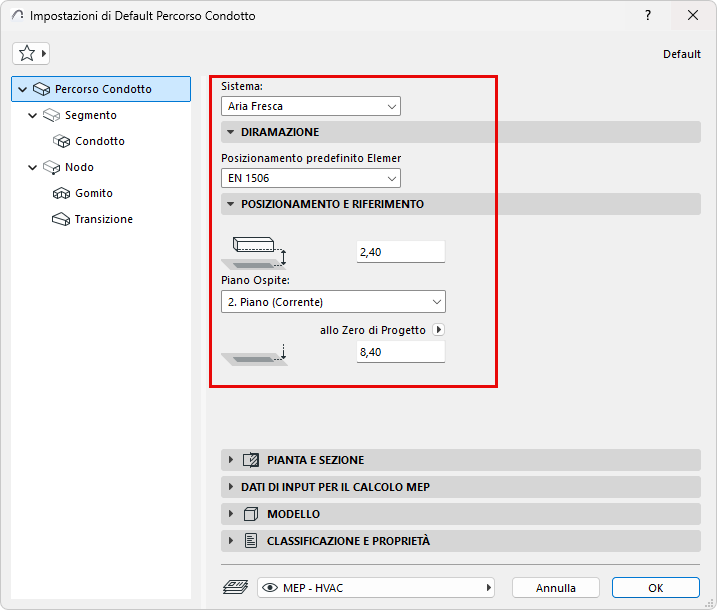

Impostazioni Percorso - pagina principale
1.Aprire le impostazioni predefinite dello Strumento Percorso
2.Nella pagina principale delle impostazioni del Percorso, scegliere un Sistema. Il Sistema Impiantistica definisce l'aspetto del Percorso in 2D e 3D. Vedere Sistema Impiantistica.
Nota: quando si collega un elemento di percorso a un oggetto MEP indipendente, l'elemento di percorso "eredita" automaticamente il Sistema MEP dell'oggetto, invece di utilizzare il Sistema Impiantistica impostato per l'elemento di percorso.
3.In Percorso, viene fornita la tabella delle dimensioni predefinita per gli elementi T del percorso.
4.Impostare il Posizionamento e il Riferimento dell'elemento Percorso:
•Piano ospite e relativo Offset rispetto al livello di quel piano
•Offset inferiore al Livello di Riferimento scelto

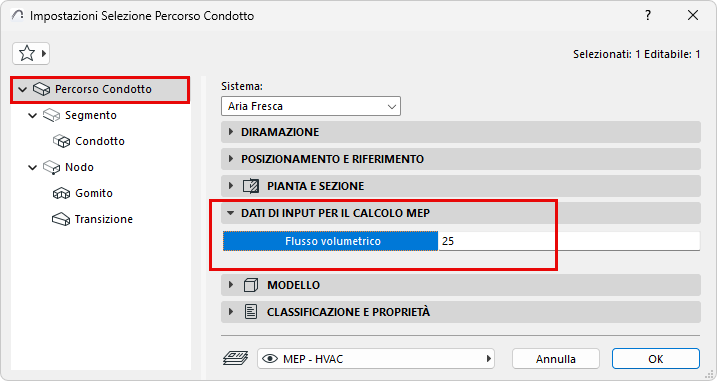

Dati di input per il calcolo MEP (Conduttura)
Per un percorso del condotto: Inserire un limite di portata. Il Browser del Sistema MEP e lo Strumento di ottimizzazione dei condotti utilizzano queste informazioni per calcolare il flusso d'aria e ridimensionare i sistemi di condotti.
Vedere Browser del Sistema MEP (Tracciati MEP) e Ottimizzatore Dimensione Condotto.
