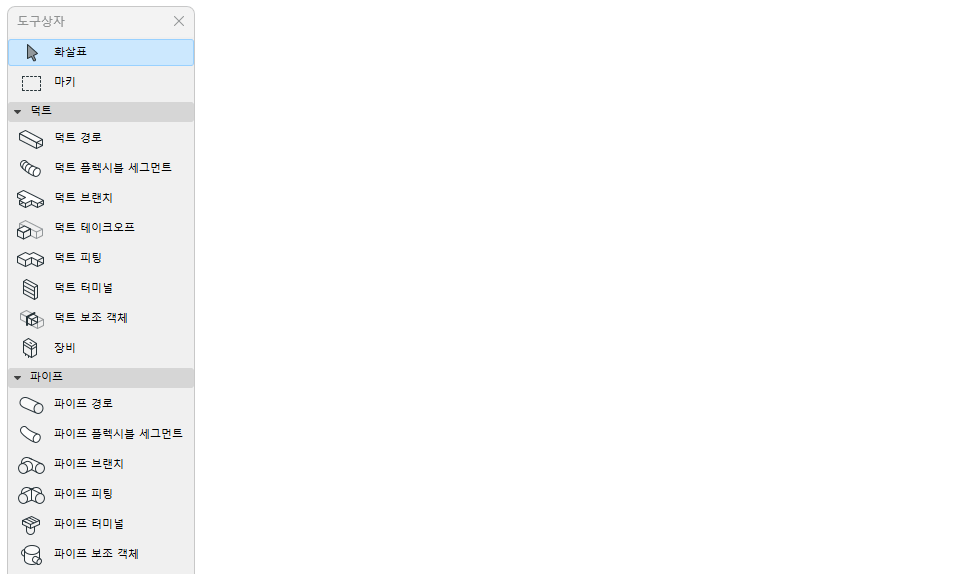

1.도구 상자에서 경로 도구를 활성화합니다. 덕트 경로, 케이블 캐리어 경로 또는 파이프 경로 도구를 활성화합니다.
2.기준선은 기본적으로 경로 세그먼트의 중앙에 위치합니다. 필요에 따라 정보상자에 오프셋을 입력하거나 정렬을 조정합니다. (다음도 참조: 세그먼트 편집 - 정렬 및 오프셋)
참고: 2D 뷰에서 기준선을 보려면 뷰 > 화면에 나타내기 옵션에서 MEP 기준선을 켭니다.
3.평면, 단면 또는 3D 창에서: 연속적으로 클릭하여 경로 다각형의 세그먼트와 노드를 정의합니다.
•각 클릭은 인접한 세그먼트를 연결하는 노드를 나타냅니다.
•Backspace를 눌러 마지막으로 배치한 세그먼트를 삭제합니다.
4.경로를 완료하려면 마지막 세그먼트 끝에서 한 번 더 클릭합니다.
그 결과 단일 경로 요소가 생성됩니다.
각 노드에서 엘보와 트랜지션이 자동으로 생성됩니다.
참고: 터미널, 보조객체 또는 장비에서 경로 요소를 끝낼 때 위쪽 및 아래쪽 화살표 키를 사용하여 경로를 연결할 수 있는 대체 경로를 확인하세요. (참조: 터미널, 보조 객체 또는 장비 배치)

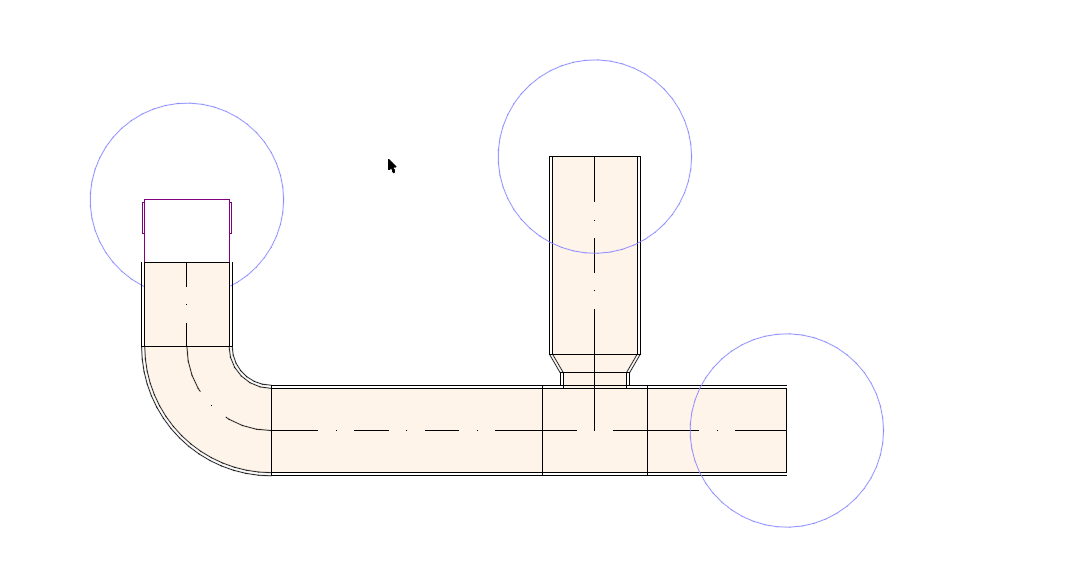

열린 연결 및 끝 표시
2D 뷰에서 열린 끝과 열린 연결을 보려면, 뷰 > 화면에 나타내기 옵션에서 MEP 연결 열기를 켭니다.
경로 요소를 배치하기 시작하면 트래커에서 해당 단면을 변경할 수 있습니다.

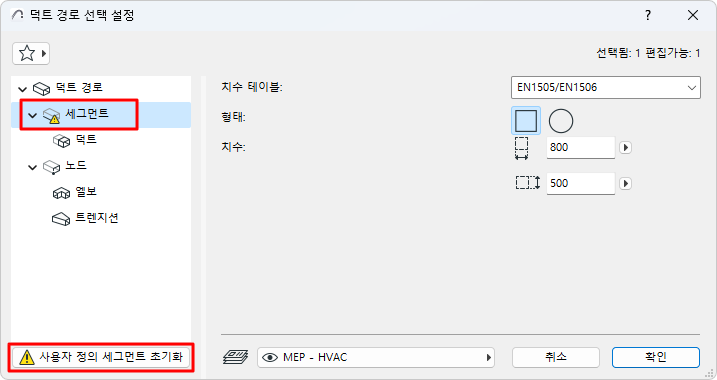

세그먼트의 기본 매개변수 값을 변경했기 때문에 설정 대화상자에 "사용자 지정"으로 표시됩니다.

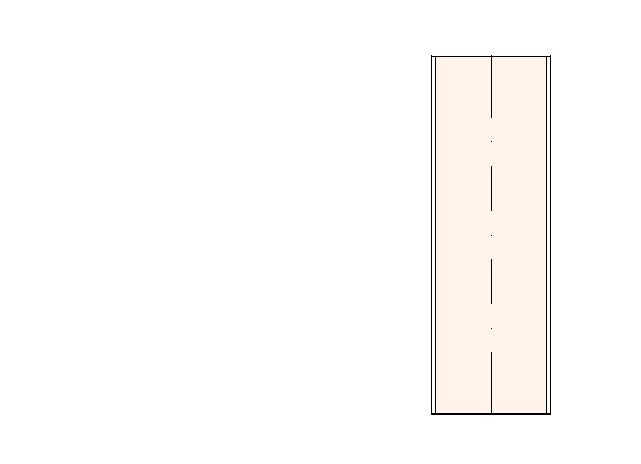

경로 요소에 브랜치 추가
덕트나 파이프를 다른 덕트/파이프의 옆으로 연결하면 브랜치가 생성됩니다. 브랜치가 자동으로 생성되고 원래 경로가 여러 개의 경로 요소로 분할됩니다.
브랜치 요소를 수동으로 배치할 수 없습니다.

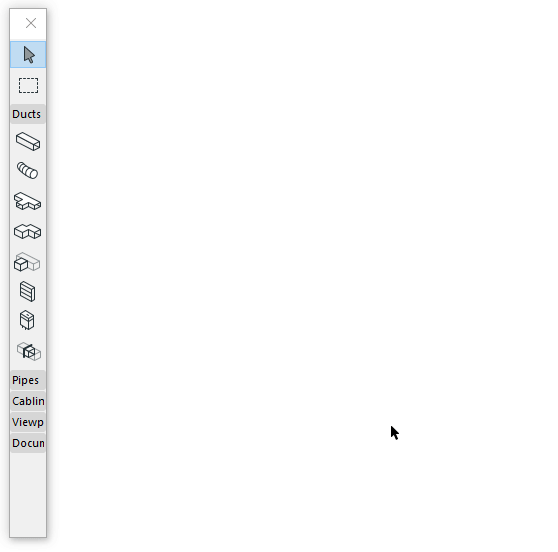

덕트 테이크오프 추가
테이크오프 도구를 사용하여 테이크오프 요소를 배치한 다음, 여기에 덕트를 연결합니다. 트랜지션 요소가 자동으로 생성됩니다.
경로 합치기
다음과 같은 경우 경로가 합쳐집니다.
•한 경로 요소의 끝 노드는 다른 경로 요소의 끝 노드에 연결됩니다.
•브랜치가 삭제됩니다. (나머지 경로는 함께 병합됩니다.)
•브랜치 끝 노드가 이동되어 이전 브랜치의 연결이 해제됩니다.
마술봉으로 경로 배치
마술봉을 사용하면 기존 폴리라인 또는 다각형을 기반으로 한 번의 클릭으로 경로를 배치할 수 있습니다.
1.선이나 폴리라인을 그립니다.
2.MEP 도구(덕트, 파이프 또는 케이블 캐리어)를 선택합니다.
3.스페이스바를 눌러 마술봉을 켠 다음, 폴리라인이나 폴리곤을 클릭합니다.
플렉시블 덕트 및 플렉시블 파이프 세그먼트
이 도구를 사용하면 스플라인 유형 입력을 사용하여 유연한 지오메트리를 쉽게 만들 수 있습니다. 기존 경로 요소의 포트를 클릭하여 연결하거나 두 번 클릭하여 입력을 종료합니다.
플렉시블 덕트 또는 파이프는 끝 부분에 트랜지션을 추가하지 않으며, 서로 다른 치수의 연결은 경로에서 해결해야 합니다.
그래픽으로 경로 편집도 참조.
