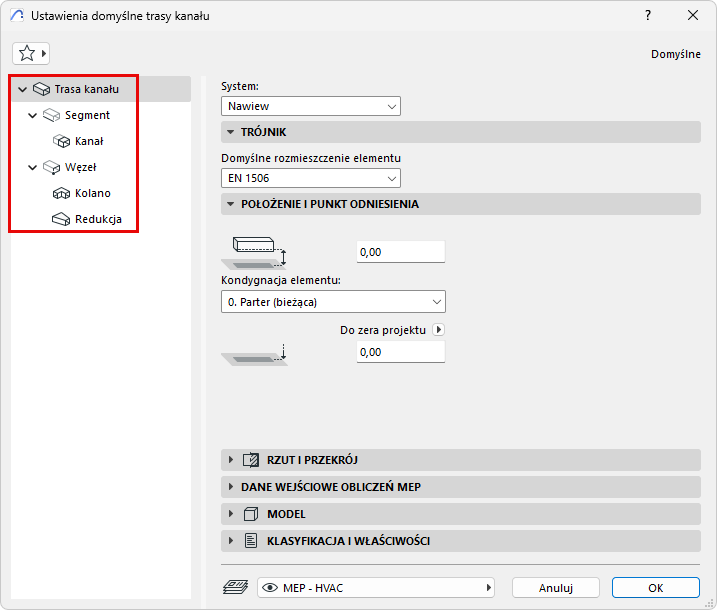

Każdy Element Trasy MEP - Trasa Kanału, Trasa Kablowa i Trasa Rury - składa się z hierarchii głównego elementu Trasy oraz jego elementów podrzędnych: segmenty i węzły.
Każde z okien dialogowych ustawień trasy odzwierciedla tę hierarchię. Użyj stron ustawień, aby ustawić domyślne opcje dla elementu Trasy i jego elementów podrzędnych.
Ustawienia trasy - strona główna
Dane wejściowe obliczeń MEP (Kanał)
Wyświetlanie elementów trasy: Rzut i przekrój, Reprezentacja modelu
Ustawienia niestandardowe elementu MEP (Kanał, Trasa kablowa, Rura, Kolano, Redukcja)
Podobnie jak w przypadku podobnych narzędzi Archicad (np. Poręcz), można dostosować dowolny konkretny element podrzędny. Po dostosowaniu ustawienia, które nie jest już ustawieniem domyślnym, okno dialogowe wyświetli ostrzeżenie o wprowadzeniu ustawienia niestandardowego.

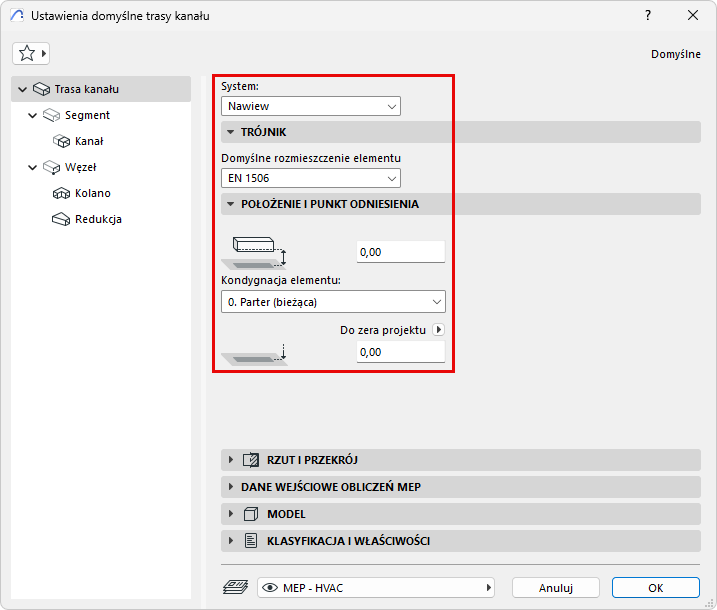

Ustawienia trasy - strona główna
1.Otwórz Domyślne ustawienia narzędzia trasy
2.Na głównej stronie Ustawienia trasy wybierz System. System MEP definiuje wygląd Trasy w 2D i 3D. Zobacz Systemy instalacji.
Uwaga: Po połączeniu segmentu trasy z samodzielnym obiektem MEP, segment trasy automatycznie "dziedziczy" System MEP obiektu, zamiast używać Systemu MEP ustawionego dla niego.
3.W sekcji Trójnik domyślna tabela wymiarów jest podawana dla elementów T danej trasy.
4.Ustaw Pozycjonowanie i Odniesienie elementu Trasy:
•Kondygnacja macierzysta i jej odsunięcie względem własnej kondygnacji
•Odsunięcie od dołu do wybranego Poziomu odniesienia

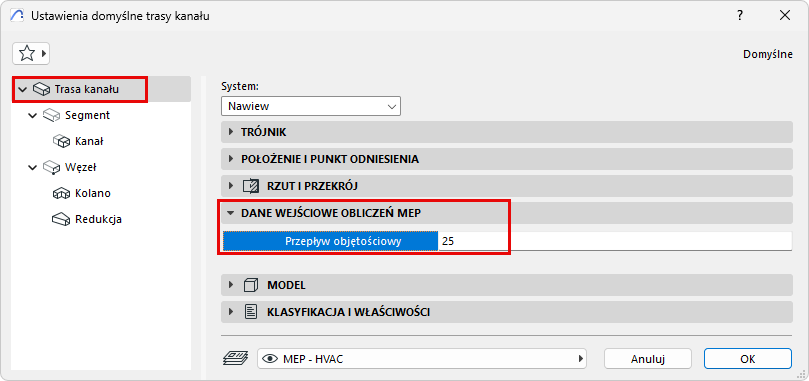

Dane wejściowe obliczeń MEP (Kanał)
Dla trasy kanału: Wprowadź limit przepływu objętościowego. Narzędzia Przeglądarka systemów instalacji i Optymalizator wielkości kanału wykorzystują te informacje do obliczania przepływu powietrza i zmiany wielkości elementów kanałów.
Zobacz Przeglądarka systemów MEP (Trasy Kanałów) orazOptymalizator wielkości kanału.
