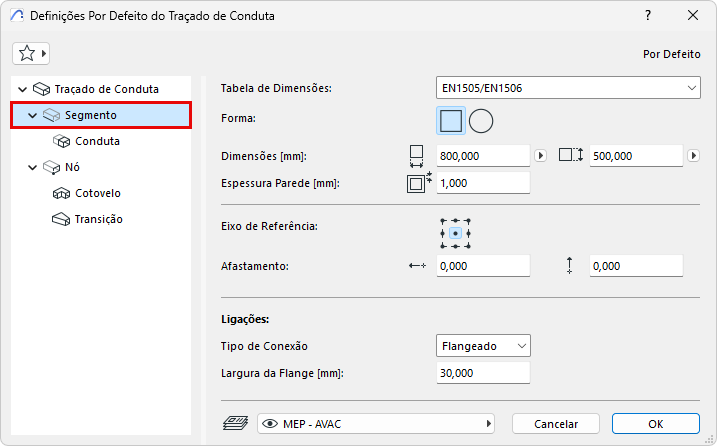

Definições do Segmento de Traçado

Tabela de Dimensões

Seleccione uma Tabela de cotas. (Defina tabelas em Especificações da Rota.)

Forma

(Apenas conduta:) escolha uma secção transversal: Rectangular ou Circular.

Cotas

•(Apenas conduta:) para rectangular: introduza as cotas da secção transversal.

•Seleccione uma cota circular standard a partir das Tabelas de Cotas definidas. Ver Especificações da Rota.

Nota: é possível personalizar a secção transversal de qualquer segmento durante a introdução - ver Alterar o parâmetro Traçado durante o trabalho.

Espessura Parede

Espessura do Elemento MEP Parede.

Alinhamento e afastamento

Ver Editar segmento - alinhamento e afastamento

Tipo de Conexão

Seleccione o tipo adequado (por exemplo, Flangeado, Soldado, Simples) - isto varia consoante o tipo de Traçado. Introduza uma largura/diâmetro, conforme aplicável.

Os cotovelos e nós do segmento utilizarão estas ligações em conformidade.

Nota: quando liga um elemento de traçado a um objecto MEP autónomo, o elemento do traçado "herda" automaticamente o Tipo de Ligação do objecto, em vez do Tipo de Ligação definido para o elemento do traçado.
