Um Sistema MEP é um conjunto guardado de tramas, linhas e superfícies utilizado para apresentar traçados MEP e elementos da Biblioteca MEP.
Os Sistemas MEP são atributos do projecto Archicad.
•A cada traçado é atribuído um Sistema MEP na parte superior da caixa de diálogo Definições de Traçado. Ver Definições do Traçado - página principal.
Nota: quando liga um elemento de traçado a um objecto MEP autónomo, o elemento de traçado "herda" automaticamente o Sistema MEP do objecto, em vez de utilizar o Sistema MEP definido para o elemento de traçado.
•Atribua o Sistema MEP a Terminal, Acessório e Equipamento nas definições do elemento: ver Objectos Compatíveis com MEP na Biblioteca Archicad.
Definir ou Editar Atributo do Sistema MEP

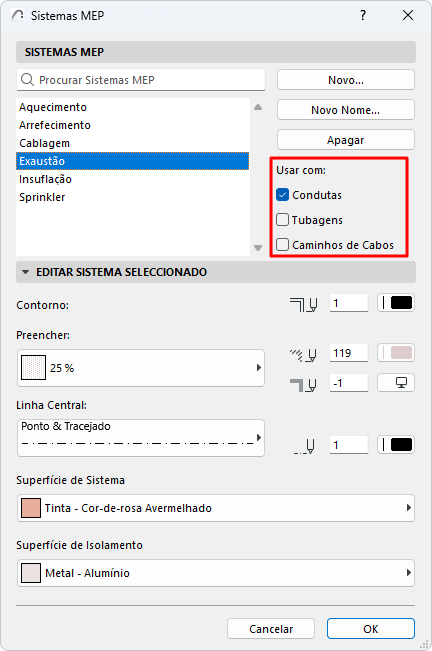

Definir ou editar Sistemas MEP em
•Modelação > Sistemas MEP
•Opções > Atributos do Elemento > Sistemas MEP
(ou utilize o atalho para os Sistemas MEP na Barra de Ferramentas de Engenharia MEP).
Utilize ou edite os Sistemas MEP pré-definidos ou crie novos sistemas.
Utilizar com: marque um ou mais tipos de Traçado que devem utilizar este Sistema MEP:
•Condutas
•Tubagens
•Caminhos de Cabos
Com base nesta definição Utilizar com, os Sistemas MEP estão disponíveis para o elemento Traçado correspondente, no topo do seu diálogo Definições do Traçado.
Editar atributos do Sistema MEP
Utilize os controlos para definir tramas, linhas e superfícies para o Sistema MEP actual.
