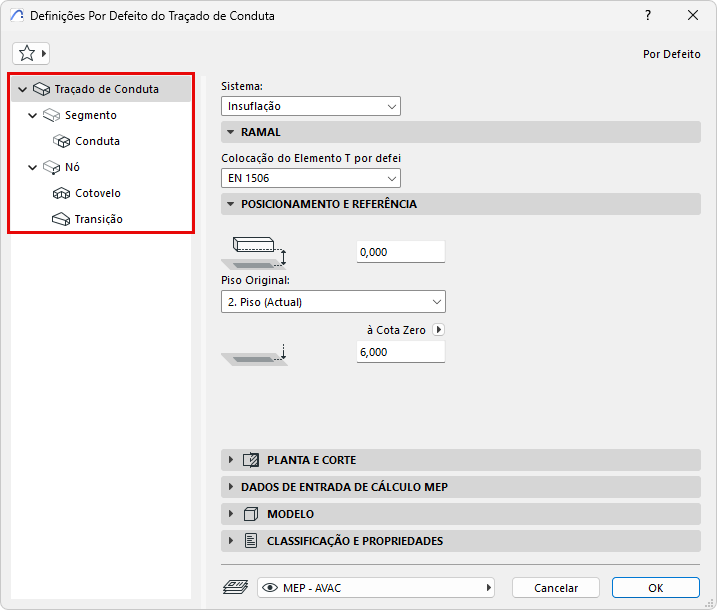

Cada Traçado MEP - Traçado de Conduta, Traçado Caminho de Cabos ou Traçado de Tubagem - consiste numa hierarquia do elemento principal do Traçado, mais os seus sub-elementos: segmentos e nós.
Cada uma das caixas de diálogo Definições do Traçado reflecte esta hierarquia. Utilize as páginas de definições para definir opções por defeito para o elemento do Traçado e os seus sub-elementos.
Definições do Traçado - página principal
Dados de Entrada de Cálculo MEP (Conduta)
Visualização do Elemento do Traçado: Planta e Corte, Visualização do Modelo
Definições do Segmento de Traçado
Definições personalizadas de elementos MEP (Conduta, Bandeja de Cabos, Tubo, Cotovelo, Transição)
Tal como acontece com ferramentas semelhantes do Archicad (por exemplo, Guarda), pode personalizar qualquer sub-elemento específico. Quando uma definição é personalizada e deixa de ser a pré-definição, a caixa de diálogo alerta-o para o facto de estar em vigor uma definição personalizada.

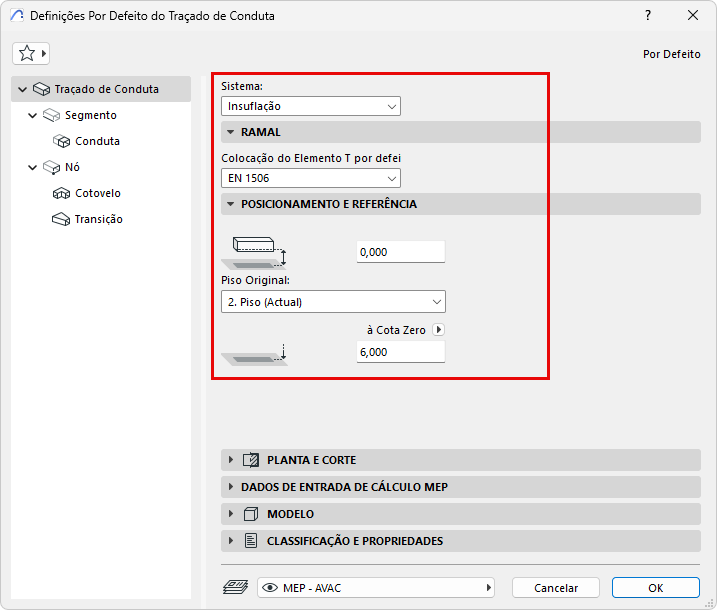

Definições do Traçado - página principal
1.Abrir as Definições Por Defeito da Ferramenta Traçado
2.Na página principal de definições do Traçado, seleccione um Sistema. O Sistema MEP define a aparência do Traçado em 2D e 3D. Ver Sistemas MEP.
Nota: quando liga um elemento de traçado a um objecto MEP autónomo, o elemento de traçado "herda" automaticamente o Sistema MEP do objecto, em vez de utilizar o Sistema MEP definido para o elemento de traçado.
3.Em Ramificação, é fornecida a tabela de cotas por defeito para os elementos T do traçado.
4.Defina o Posicionamento e a Referência do elemento do Traçado:
•Piso original e o seu afastamento a partir desse nível do piso
•Afastamento inferior para o nível de referência escolhido

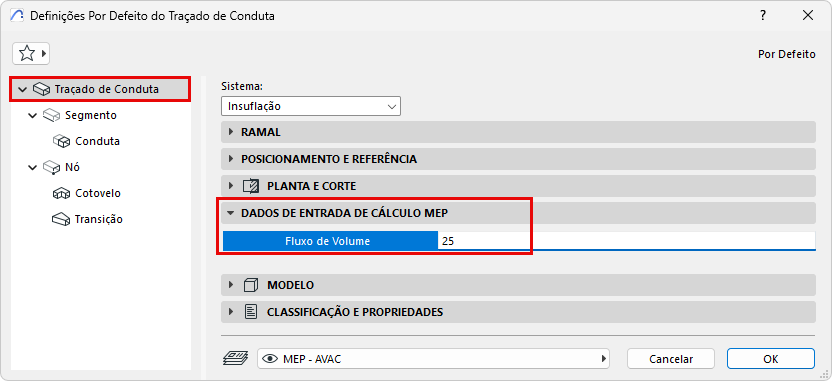

Dados de Entrada de Cálculo MEP (Conduta)
Para um traçado de conduta: introduza um limite de fluxo de volume. O Browser do Sistema e a ferramenta Optimizador de Condutas utilizam esta informação para calcular o fluxo de ar e redimensionar os sistemas de condutas.
Ver Browser do Sistema MEP (Traçados de Conduta) e Optimizador de Tamanho de Conduta.
