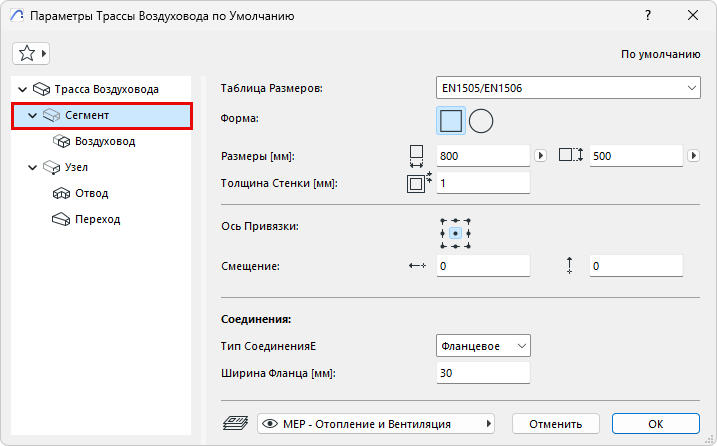

Таблица Размеров:
Выберите Таблицу Размеров. (Таблицы настраиваются в диалоге Спецификации Трассы.)
Тело
(Только для Воздуховода:) Выберите Форму поперечного сечения: Прямоугольное или Круглое.
Размеры
•(Только для Воздуховода:) Для прямоугольной формы: Введите размеры поперечного сечения.
•Выберите стандартный табличный размер диаметра сечения. См. Спецификации Трассы.
Примечание: Вы можете изменить сечение любого сегмента во время ввода - см см Изменение параметров в процессе создания Трассы.
Толщина Стенки
Это толщина стенки MEP-элемента.
Выравнивание и смещение
см. Редактирование сегмента - выравнивание и смещение
Выберите соответствующий тип (например, Фланцевое, Сварное, Простое) - он зависит от типа Трассы. Введите, если необходимо, значение ширины/диаметра.
Отводы и узлы сегмента будут использовать эти соединения соответствующим образом.
Примечание: Если вы соединяете элемент трассы с автономным MEP-объектом, то элемент трассы автоматически "наследует" MEP-систему объекта, заменяющую собой изначально заданную для этого элемента MEP-систему.
