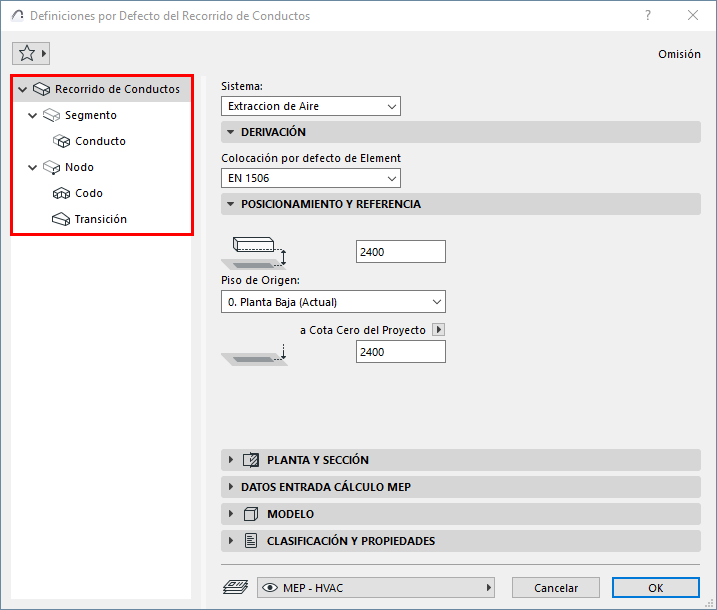

Cada Recorrido MEP - de Conductos, de Tuberías y de Portacables - consiste en una jerarquía del elemento de recorrido principal, más sus subelementos: segmentos y nodos.
Cada uno de los diálogos de definiciones de Recorrido reflejan esta jerarquía. Utilice las páginas de definiciones para establecer opciones por defecto para el elemento Recorrido y sus subelementos.
Definiciones del Recorrido - página principal
Datos de Entrada del Cálculo MEP (Conductos)
Visualización de Elementos del Recorrido: Planta y Sección, Visualización del Modelo
Definiciones del Segmento de Recorrido
Definiciones Personalizadas del Elemento MEP (Conducto, Portacables, Tubo, Codo, Transición)
Al igual que con otras herramientas similares de Archicad (por ejemplo, las Barandillas), puede personalizar cualquier subelemento en particular. Una vez que un ajuste se personaliza y deja de ser el predeterminado, el cuadro de diálogo le avisa de que está en vigor un ajuste personalizado.

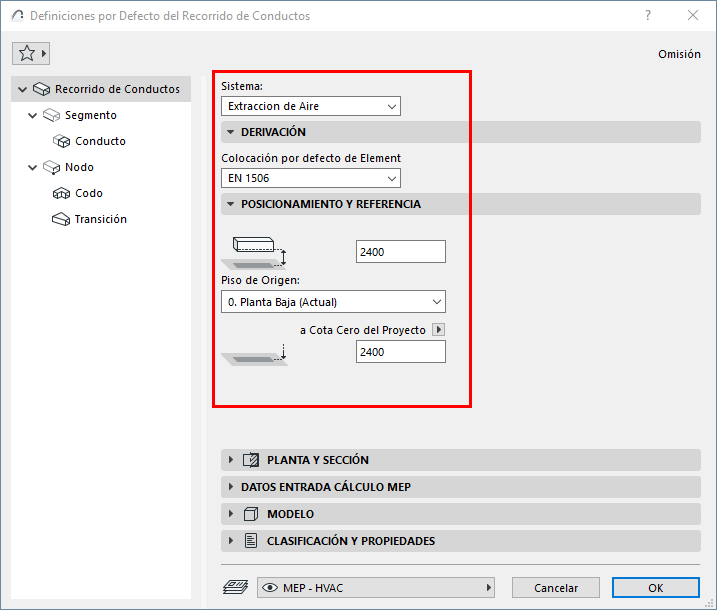

Definiciones del Recorrido - página principal
1.Abra las Definiciones por Defecto de la Herramienta Recorrido
2.En la página principal de definiciones de Recorrido, elija un Sistema. El Sistema MEP define la apariencia del Recorrido en 2D y 3D. Ver Sistemas MEP.
Nota: cuando conecta un elemento de recorrido a un objeto MEP independiente, el elemento de recorrido "hereda" automáticamente el Sistema MEP del objeto, en lugar de utilizar el Sistema MEP establecido para el elemento de recorrido.
3.En Derivación, se da la tabla de dimensiones por defecto para los elementos T del recorrido.
4.Establezca el Posicionamiento y la Referencia del Recorrido:
•Piso de Origen y su Desplazamiento desde ese Nivel de Piso
•Desplazamiento inferior al Nivel de Referencia elegido
Datos de Entrada del Cálculo MEP (Conductos)
Para un recorrido de Conductos: Inserte un límite de Caudal Volumétrico. El Explorador del Sistema y la herramienta Optimizador de Conductos utilizan esta información para calcular el caudal de aire y redimensionar los sistemas de conductos.
Ver Explorador del Sistema MEP (Recorridos de Conductos) y Optimizador del Tamaño de Conductos.
