注意：圖庫部件創建器外掛程式的一部份。參見Library Part Maker。
在設計區內使用2D和3D工具來繪製圖庫部件的組件。
注意：建議在繪製或建模圖庫部件定義之前，整理並檢查Archicad工具的屬性設定。這將有助您避免將圖庫部件使用者介面上不需要的屬性作為參數。在“我的最愛”彈出式小面板中設定工具屬性是減少錯誤的最好方法，可以避免每次都進行工具屬性設定檢查。

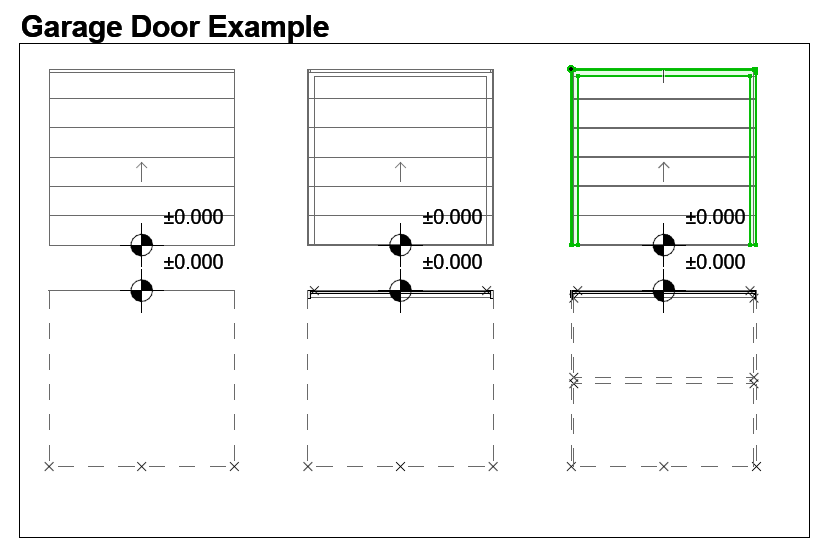

以下示例顯示了頂行的3D模型組件（詳細程度從左到右遞增），以及底行的2D符號。
注意：如需聚焦平面圖上一個特定的設計區域，請使用LPM彈出式小面板上的縮放功能：請參見放大到設計區域。
2D符號的設計原則
•使用任何2D Archicad工具（文字工具除外）繪製2D符號。
對於門/窗，二維符號方向必須與水平軸（X）對齊。洞口的外表面應朝上（見 二維符號的詳細程度示例）。
•使用熱點工具來定義自定義2D熱點（僅對2D符號有效）
•為每個組件指定一個內容源（見 定義組件的原點（場所樓層標高標註）
•任何2D符號中使用的圖庫部件都應該被分解成2D基元（線、弧、聚合線等）。

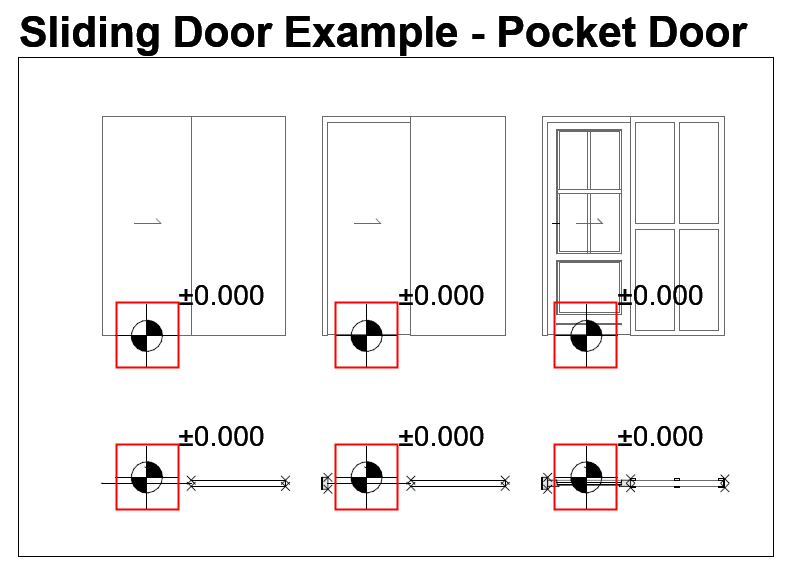

對於每個組件（包括二維符號和三維模型），使用樓層標高標註工具來放置內容原點。該功能用於在儲存圖庫部件時對2D符號和3D模型內容進行對齊。
原點可以放置在任何位置，只要它與其他組件的原點對齊。推薦將原點放在物件的中心，或其邊界框內（在不規則的2D符號和3D模型的情況下）。
對於每個使用的2D符號和3D模型，原點必須被分配一個組件類型。
參見門/窗組件的原點。
